Plateau De Gestion Des Câbles - Cisco ASR 9000 Guide D'installation

Installation et retrait des cartes de ligne et des modules d'émetteur-récepteur
• Une unité de gestion des câbles montée sur le châssis du routeur Cisco ASR 9010. Pour obtenir plus
• Un support de gestion des câbles qui se connecte à la carte de ligne.
• Des supports de gestion des câbles qui se fixent sur les côtés du châssis du routeur (Cisco ASR 9006
Remarque Les illustrations dans cette section présentent un seul type de carte de ligne, mais les procédures de gestion
des câbles des cartes de ligne dans cette section sont identiques, quelle que soit la carte de ligne.
Avertissement
Une courbure excessive des câbles d'interface peut endommager ces derniers.
Plateau de gestion des câbles
Un plateau de gestion des câbles est monté dans la partie supérieure du châssis du routeur Cisco ASR 9010
pour acheminer les câbles d'interface jusqu'à la carte RSP et aux cartes de ligne. La figure suivante illustre
un acheminement classique des câbles dans le plateau de gestion des câbles. Le plateau est équipé d'un capot
articulé qui peut être soulevé pour accéder plus facilement aux séparateurs de gestion des câbles.

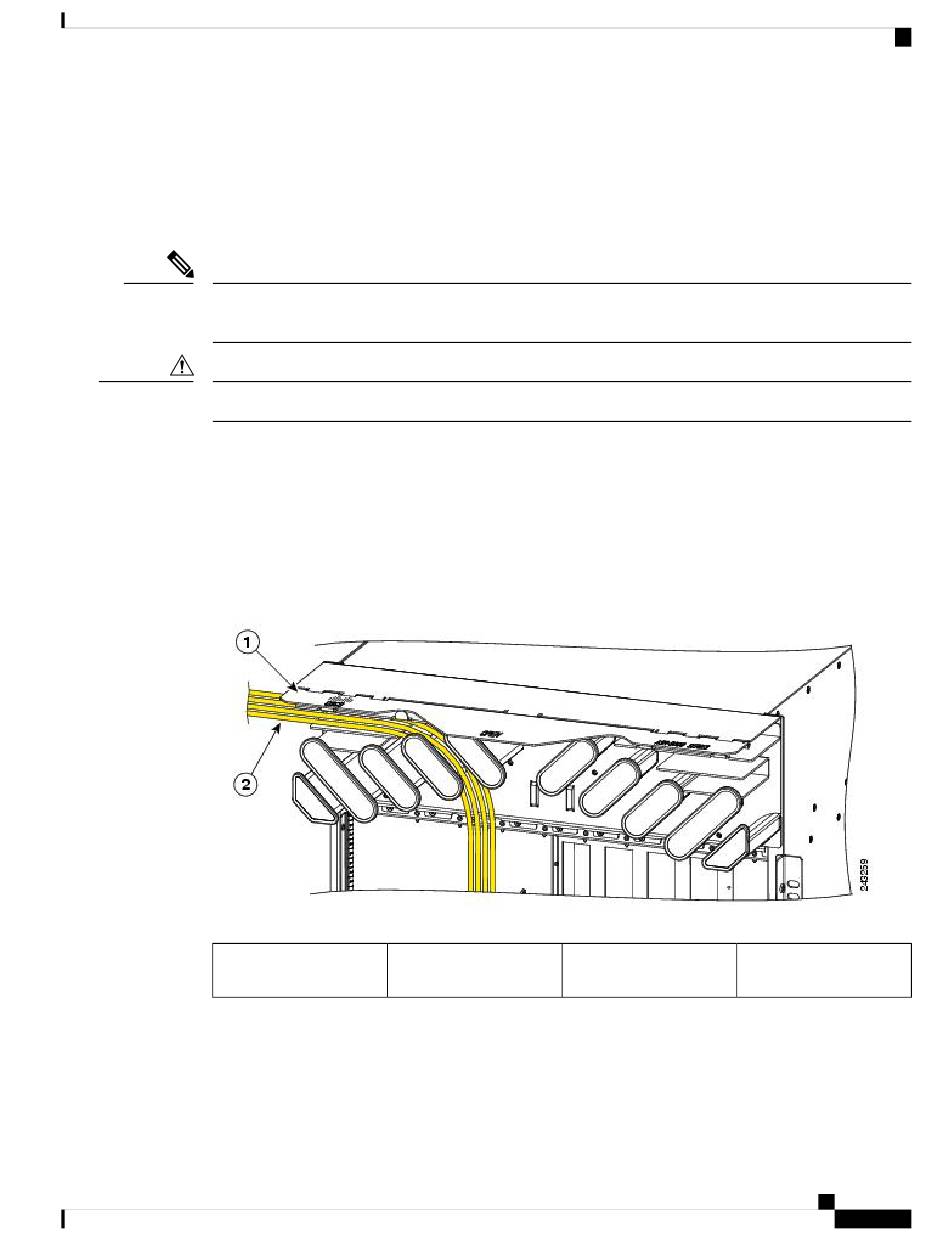

Illustration 76 : Exemple d'acheminement des câbles dans le plateau de gestion des câbles du routeur Cisco ASR 9010
1
Chaque carte de ligne possède son propre logement d'acheminement des câbles dans le compartiment des
câbles. Par exemple, la figure ci-dessus illustre les câbles acheminés vers la carte de ligne 3 dans le connecteur 3
dans un routeur Cisco ASR 9010.
d'informations, reportez-vous à la section
installation/guide/asr9kHIGbk.html.
uniquement).
Capot articulé (en position
levée)
Guide d'installation de la carte de ligne Ethernet des routeurs à services d'agrégation Cisco ASR 9000
http://www.cisco.com/c/en/us/td/docs/routers/asr9000/hardware/
2
Plateau de gestion des câbles
Câbles acheminés dans le
plateau
123
