Installation et retrait des cartes de ligne et des modules d'émetteur-récepteur

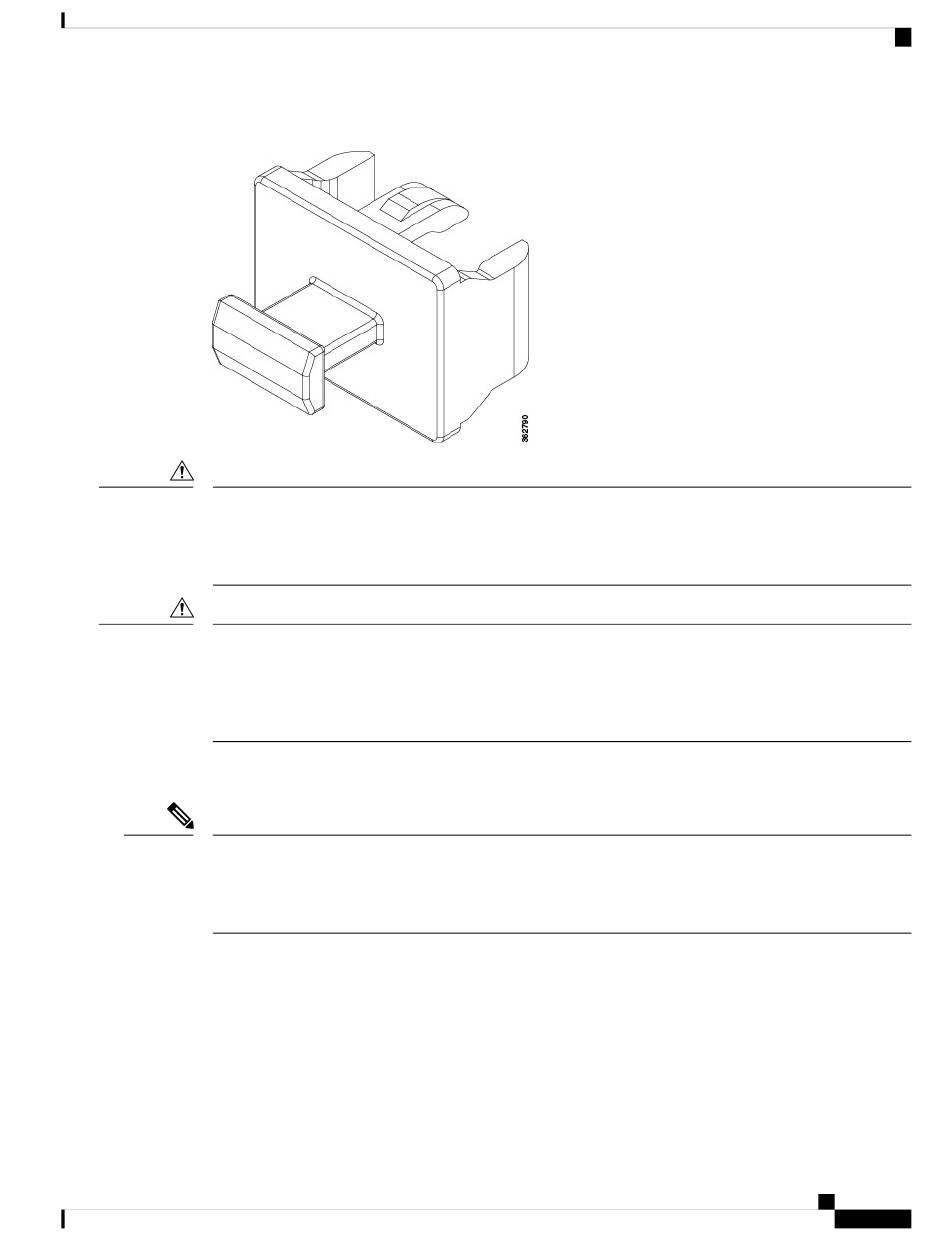

Illustration 45 : Cache pour module SFP/SFP+
Avertissement Après avoir débranché les câbles, protégez vos modules SFP ou SFP+ en les équipant de caches anti-poussière
propres. Avant de les rebrancher sur les ports optiques d'un autre module, nettoyez les surfaces optiques des
câbles à fibre optique. Pour garantir le bon fonctionnement des modules SFP ou SFP+, ne laissez pas la
poussière ni d'autres contaminants s'accumuler dans les ports optiques.
Avertissement Il est vivement recommandé de ne pas installer ni retirer le module SFP ou SFP+ lorsqu'un câble à fibre
optique y est relié. Vous risqueriez d'endommager le câble, le connecteur du câble ou les interfaces optiques
du module. Débranchez tous les câbles avant de retirer ou d'installer un module SFP ou SFP+. Le retrait et
l'insertion des modules peuvent réduire leur durée de vie utile. N'effectuez ces opérations qu'en cas d'absolue
nécessité.
Quatre types de dispositifs de verrouillage sont utilisés pour installer les modules SFP et SFP+ dans un port
et les en retirer. Ils sont décrits dans les sections suivantes :
Remarque Lorsque vous installez un module SFP ou SFP+, vous devez entendre la broche triangulaire dans la partie
inférieure du module s'enclencher dans l'orifice du logement, ce qui vous indiquera qu'il est correctement
enclenché et fixé dans son logement. Enclenchez et fixez correctement chaque module SFP ou SFP+ dans
son logement dans la carte de ligne, en appuyant fermement sur chacun d'eux.
Module SFP ou SFP+ à boucle de verrouillage
Le module SFP ou SFP+ à boucle de verrouillage est équipé d'une boucle que l'on actionne pour retirer ou
installer le module (reportez-vous à la figure ci-dessous).
