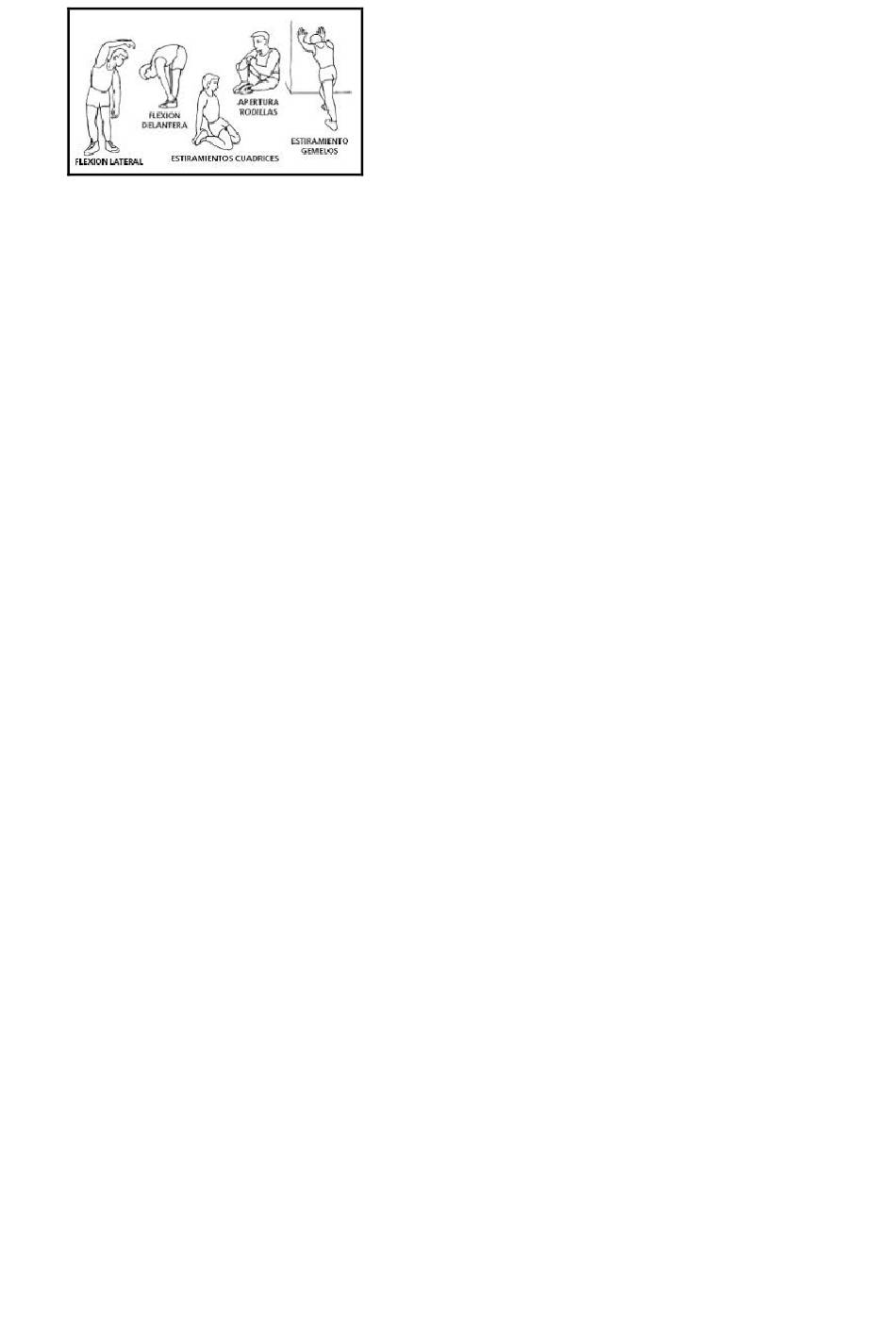

Realice cada estiramiento aproximada-
mente durante 30 segundos, no fuerce
los músculos. Si siente dolor, PARE.
Guarde estas instrucciones.
1. INSTRUCCIONES DE MONTAJE.-
Saque la unidad de
compruebe que tiene todas las piezas
Fig.1.
Se recomienda la ayuda de una
segunda persona
realización de este montaje.
(1) Cuerpo principal.
(64) Soporte delantero con ruedas.
(66) Soporte trasero de carril.
(68) Carril de asiento.
(69) Asiento.
(141) Apoyo apoya pies.
(113) Transformador.
TORNILLERÍA
(111) Tornillo allen M-8x15.
(112) Arandela plana M-8.
Llave de allen de 6mm.
Llave de allen de 5mm.
2.- DESEMBALAJE.-
Una vez abierta la caja, en primer
lugar, retire las protecciones (131)
soltando los
continuación retire el carril de asiento
(68) y el asiento (69) como le muestra
la Fig.2.
Seguido gire hacia la izquierda (En
sentido contrario a las agujas del
reloj), el conjunto completo Fig.3.
la caja
para
tornillos (132).
3.- MONTAJE DEL SOPORTE
DELANTERO.-
Coja el soporte delantero (64) e
introdúzcalo en el cuerpo principal (1)
Fig.3, atorníllelo con los tornillos (111)
junto con las arandelas (112) Fig.3.
Retire los protectores traseros (P)
Fig.3 y gire la maquina hasta apoyarla
en los soportes (6) y (64) Fig.4.
4.- MONTAJE EJE APOYA PÍES.-
Una vez posicionada la máquina
como le muestra la Fig.4.
y
Coja el apoya píes (141) y acérquelo
al cuerpo principal (1) Fig.4, atorníllelo
con los tornillos (111).
A continuación retire los protectores
(J) y el soporte de seguridad de cinta
la
(K) Fig.4. Posicione el monitor (131)
en dirección de la flecha, en un ángulo
visible.
5.-MONTAJE DEL SILLIN.-
Posicione el sillín (69) Fig.6 sobre el
soporte
haciendo
atornille con los tornillos (111).
6.- MONTAJE DEL CARRIL DE
ALUMINIO.-
Introduzca el carril de aluminio (68) en
dirección de la flecha, en el cuerpo
central (1) Fig.6, coloque los tornillos
(111) (5) y apriete fuertemente.
7.-MONTAJE DEL SOPORTE
TRASERO.-
Posicione el soporte (66) en la parte
A
posterior del carril (68) Fig.7.
Introduzca el tornillo (111) Fig.7 y
apriete fuertemente.
8.- REGULACIÓN DE LOS
APOYA PIES.-
Presione los botones (143) y mueva
7
del sillín (70)
coincidir los
Fig.6A y
agujeros
