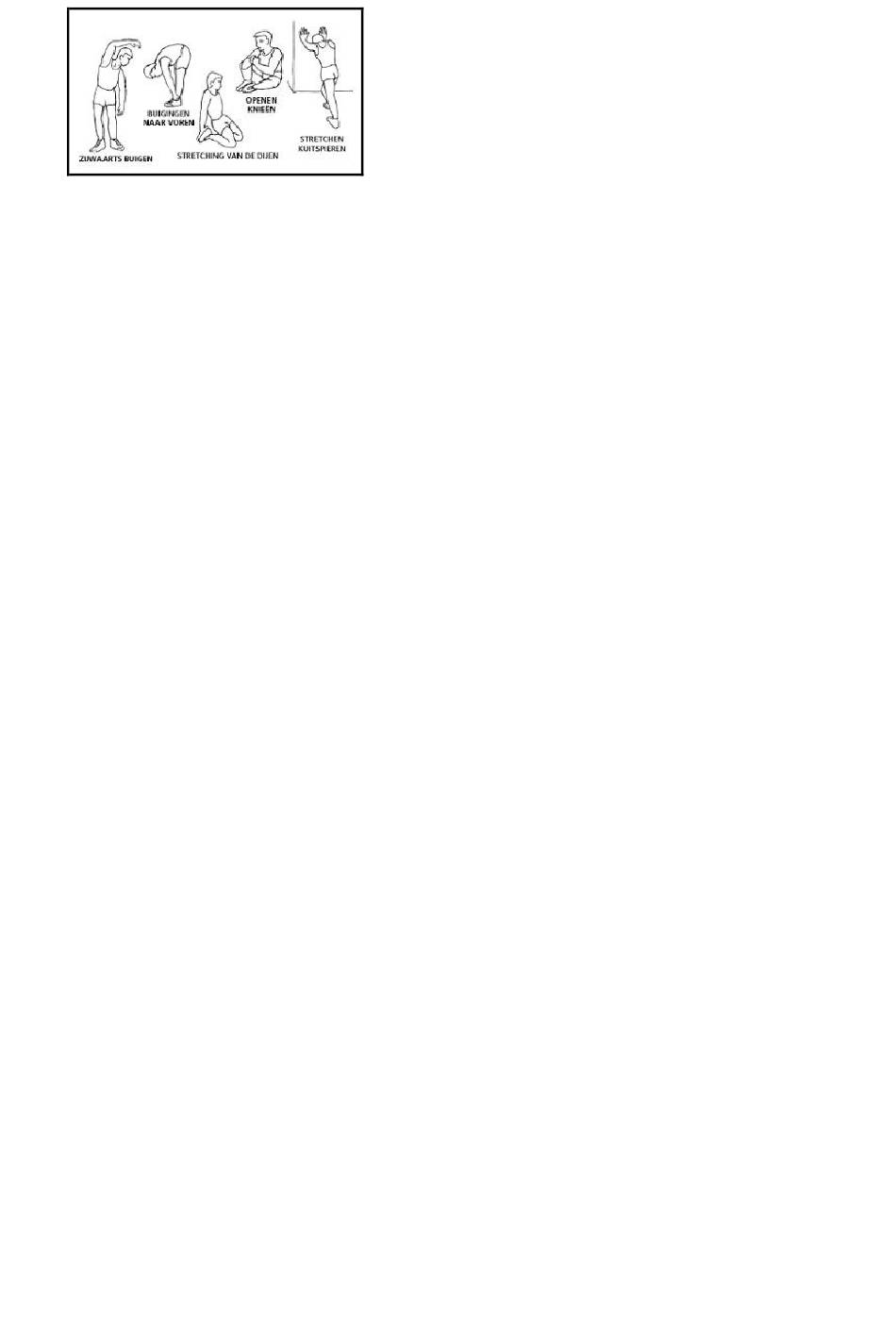

Hou elke strechting ongeveer een 30
seconden aan, forceer uw spieren
niet. Als u pijn voelt, STOP dan.
Bewaar deze instructies.
1. MONTAGE INSTRUCTIES.-
Haal het toestel uit de doos en
controleer of alle onderdelen er zijn
Fig.1:
De hulp van een tweede persoon
wordt aanbevolen bij het monteren
van dit toestel
(1) Hoofdframe.
(64) Voorsteun met wielen.
(66) Ondersteuning achterstang.
(68) Zadelstang.
(69) Zadel.
(141) Steunas voetsteun.
(113) Transformator.
MOEREN & SCHROEVEN
(111) Inbusschroef M-8x15.
(112) Vlakke sluitring M8.
(109) Schroef M-8x15.
Stiftsleutel 6mm.
Stiftsleutel 5mm.
2.- UITPAKKEN.-
Nadat u de doos hebt opengemaakt,
verwijder de bescherming (131) door
het losdraaien van de schroeven
(132), u eerst de zadelrail (68) en het
zadel (69)
weergegeven in Fig.2.
Draai de hele assemblage vervolgens
naar links (tegen de wijzers van de
eruit halen,
klok in), Fig.3.
3.- DE VOORSTEUN
MONTEREN.-
Neem de voorsteun (64) en bevestig
deze in het hoofdframe (1), Fig.3.
Maak hem vast met de schroeven
(111) en de sluitringen (112), Fig.3.
Verwijder
(P), Fig.3, en draai de machine zo dat
deze rust op de steunen (6) en (64),
Fig.4.
4.- DE VOETSTEUNAS
BEVESTIGEN.-
Zodra de machine is geplaatst zoals
weergegeven in Fig.4, neemt u de
voetsteun (141) en plaatst u deze op
het hoofdframe (1), Fig.4. Maak hem
vast met de schroeven (111).
Verwijder
beschermingen
riembeveiliging (K), Fig.4.
Positioneer de monitor (131) in de
richting van de pijl, in een zichtbare
hoek.
5.- HET ZADEL MONTEREN.-
Zet het zadel (69), Fig.6, op de
zadelsteun (70), Fig.6A, daarbij de
gaten op één lijn zttend, en maak vast
met de schroeven (111).
6.- DE ALUMINIUM STANG
BEVESTIGEN.-
Bevestig de aluminium stang (68) op
het hoofdframe (1) in de richting van
de pijl, Fig.6, bevestig de bouten (111)
(5) en maak alles goed vast.
7.- DE ACHTERSTEUN
zoals
BEVESTIGEN.-
Plaats de steun (66) bovenaan de
stang (68), Fig.7.
Bevestig de bout (111), Fig.6, en
25
de achterbeschermingen
vervolgens
(J)
de
en de
