9.2.13 Module GSM/GPRS
(GSM6H), type 602-00-80
Le module GSM/GPRS fonctionne en mode transparent
entre le logiciel de lecture et le
MULTICAL® 602. Le module comporte une antenne
externe double bande qui doit être utilisée. Ce module
est équipé avec des diodes qui indiquent le niveau de
signal ce qui est particulièrement intéressant durant
l'installation. Le module GSM/GPRS doit être utilisé avec
une alimentation haute puissance (230 VAC:602-00-00-2)
et 24 VAC: 602-00-00-3).
9.2.14 Module 3G (GSM8H 3G), type
602-00-81
Comme GSM6H, le module fonctionne en mode
transparent entre le logiciel de lecture et le MULTICAL®
602. Il est utilisé pour la lecture des données.
Cependant, ce module supporte les deux protocoles 2G
(GSM/GPRS) et 3G (UMTS) ce qui le rend utilisable dans
des zones ou il y a seulement une couverture 3G.
Le module doit toujours être utilisé avec une antenne
externe qui couvre les fréquences 900 MHz, 1800 MHz
et 2100 MHz. Ce module est équipé avec des diodes qui
indiquent le niveau de signal ce qui est particulièrement
intéressant durant l'installation. De plus il est indiqué si
le module est connecté en 2G ou en 3G.
Pour plus de détails sur le module 3G, voir les fiches
techniques (DK: 5810-1057, GB: 5810-1058, DE: 5810-1059,
FI: 5810-1061 et SE: 5810-1060).
Pour plus de détails concernant l'installation, voir le
guide d'installation (DK: 5512-1306, GB: 5512-1407, DE:
5512-1408).
Le module 3G doit être utilisé avec une alimentation
38
haute puissance (230 VAC: 602-00-00-3) et 24 VAC: 602-
00-00-4).

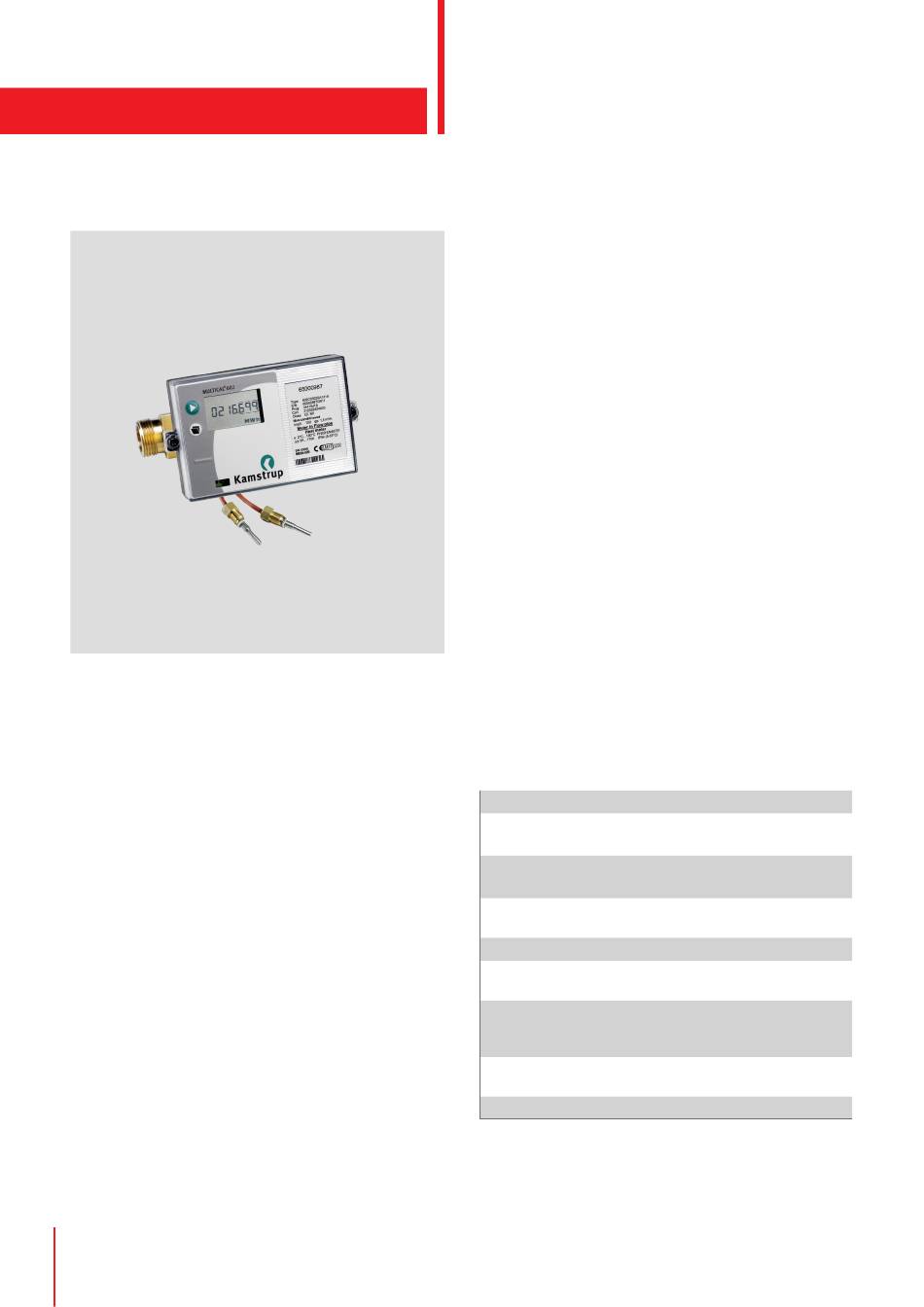

GUIDE D'INSTALLATION
MULTICAL 602®
9.2.15 Module Ethernet/IP (IP201),
type 602-00-82
Le module IP fonctionne en mode transparent entre le
logiciel de lecture et le
MULTICAL® 602 et est utilisé pour la lecture des
données. Le module supporte aussi bien l'adressage
statique que dynamique. Cela est spécifié à la
commande ou sélectionné durant une configuration
ultérieure. Le module ne possède pas de sécurité interne
et doit donc toujours être utilisé avec un Pare feu ou
NAT. Le module Ethernet doit être utilisé avec une
alimentation haute puissance (230 VAC: 602-00-00-2) et
24 VAC: 602-00-00-3).
9.2.16 High-Power RadioRouter +
entrées impulsions, type 602-00-84
Le module radio routeur possède une fonctionnalité de
routeur et est donc optimisé pour faire partie du réseau
radio Kamstrup, les données lues étant directement
transférée au logiciel de lecture via le concentrateur RF
du réseau. De plus le module peut être lu en télé-relève
locale par exemple à l'aide de l'USB Meter Reader ou du
MULTITERM Pro.
Le module RadioRouter est disponible pour une
utilisation dans une bande de fréquence libre ou dans
une bande de fréquence permettant une puissance
d'émission pouvant aller jusqu'à 500 mW. Il est fourni
par défaut avec une antenne interne, une connexion
pour une antenne externe
et 2 entrées impulsions supplémentaires. Le module
haute puissance RadioRouter (602-00-84) doit etre utilisé
avec le module d'alimentation haute puissance ( 230
VAC: 602-00-00-2 et 24 VAC: 602-00-00-3).
9.3 Module overview
MULTICAL® 602 Communication modules #2
Type No.
Description
67-02
RTC+ calcul Δénergie + enre-
gistreur horaire
67-03
RTC + limiteur P ,Q ou Δt +
enregistreur horaire
67-05
RTC + Sorties données +
enregistreur horaire
67-07
RTC + M-Bus
67-09
RTC + ∆Volume + enregistreur
horaire
67-0A
RTC + 2 sorties CE et CV
+ enregistreur horaire +
planificateur
67-0B
RTC + 2 sorties CE et CV +
enregistreur programmable
602-0C
2 sorties CE et CV
N° Module
5550-860
5550-860
5550-904
5550-838
5550-860
5550-860
5550-942
5550-1163
