1. Informations générales
Attention Lire ce guide avant d'installer le
compteur.
Les garanties de Kamstrup ne s'appliquent
pas en cas de montage incorrect.
Merci de noter que les conditions
d'installation suivantes doivent être
respectées:
- Pression de service ULTRAFLOW®: PN16/
PN25/PN40, voir marquage. Les marquages du
mesureur ne s'appliquent pas aux accessoires.
- Pression de service des sondes de
température type DS: PN16
- Pression de service des doigts de gant acier:
PN25/40 - dépends du type
Pour une température du fluide caloporteur
au dessus de 90 °C, nous recommandons
l'utilisation de mesureurs à brides ainsi que le
montage mural du MULTICAL® 602.
2. Montage des sondes de
température
Les sondes de température utilisées pour
mesurer les températures aller et retour sont
appariées et ne doivent jamais être séparées.
Les sondes de températures sont
normalement montées en usine dans le
MULTICAL® 602. Suivant l'EN1434 ou l'OIML
R75, la longueur des câbles ne doit pas être
changée. Si nécessaire, les sondes doivent
toujours être remplacées par pair.
Les sondes marquées avec une étiquette
rouge doivent être installées sur l'aller.
L 'autre capteur avec une étiquette bleu doit
être installée sur la canalisation retour (voir
paragraphe 5 page 12).
Remarque: Le câble des sondes de
température ne doit pas être tiré. Attention à
cela si les câbles sont liés.

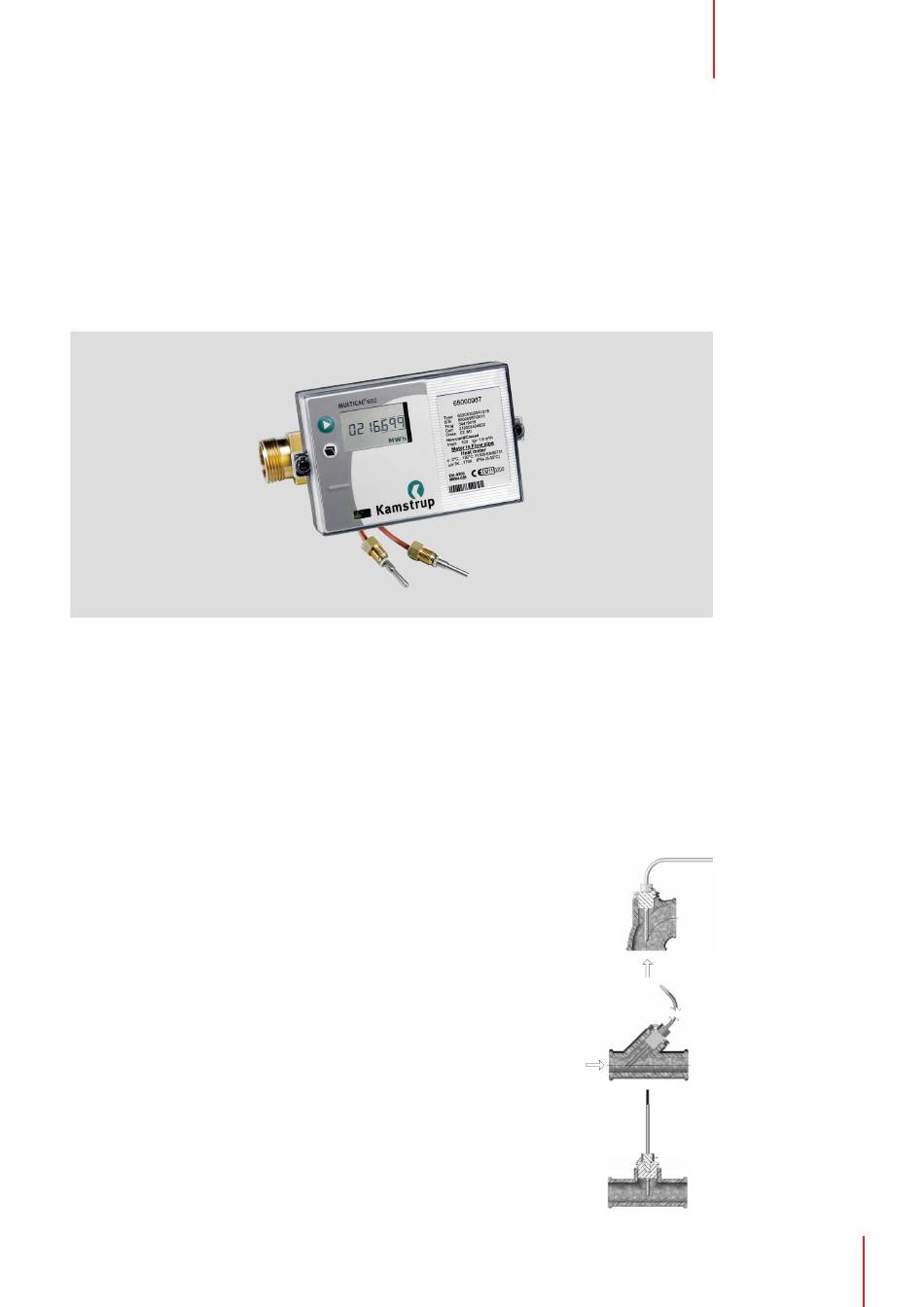

2.1 Paire de doigts de gant
Il est préférable de monter
la sonde en T ou à 45°dans
une pièce en forme de Y.
La pointe du doigt gant
doit être positionnée au
milieu de la canalisation.
La sonde de température
doit être placée au fond
du doigt de gant. Si un
temps de réponse court
est demandé, une pâte
conductrice peut être
utilisée.
Mettre la gaine plastique
du câble mesureur dans
le doigt de gant et fixez
le câble à l'aide de la
visse de plombage M4 en
serrant uniquement à la
main. Plombez le doigt de
gant en utilisant du fil et
un plomb.
MULTICAL 602®
29
