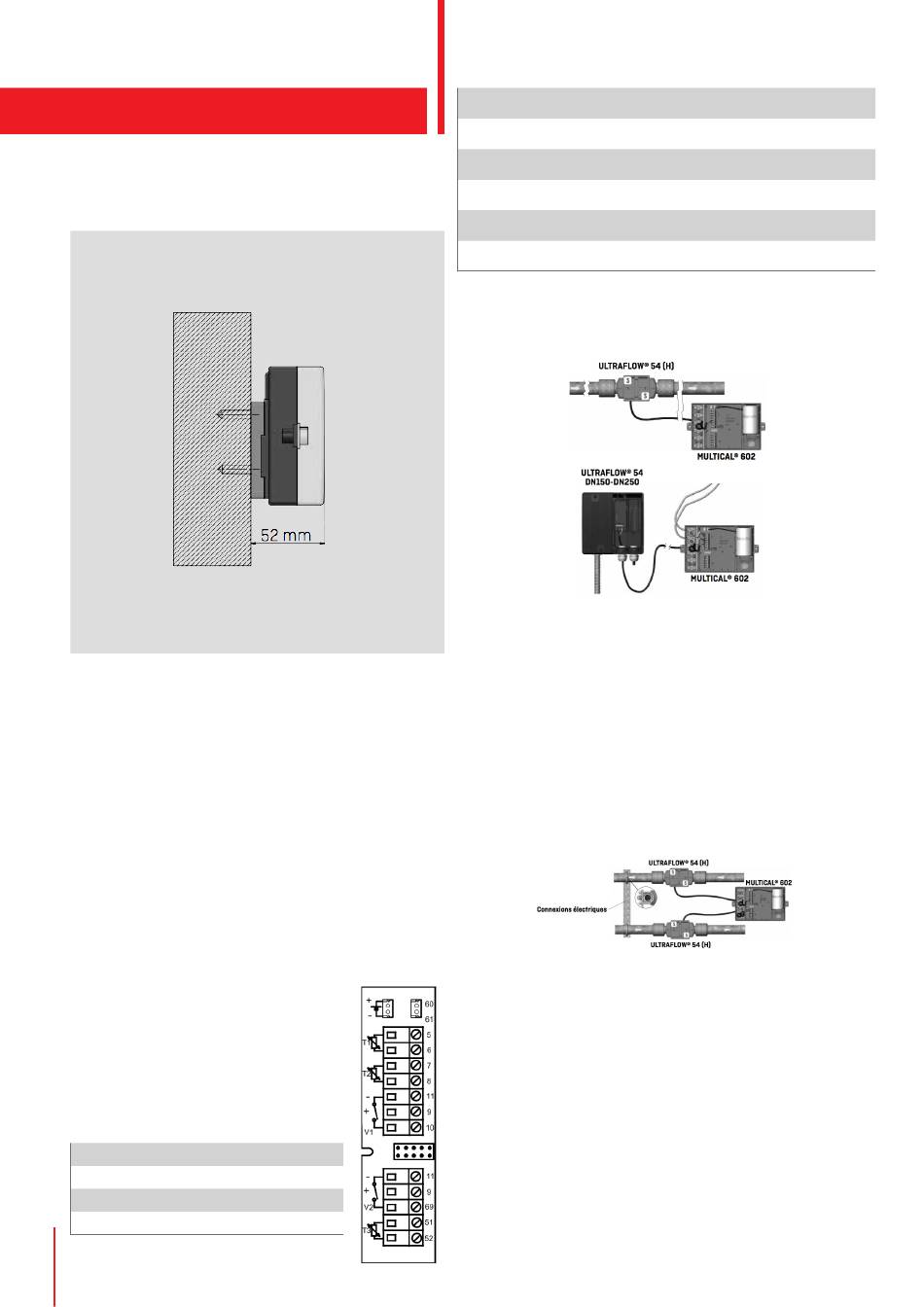

4.2 Montage mural séparé
Dans des installations ou il y a de la condensation ou
bien si l'on veut prolonger la durée de vie de la pile, il
est conseillé d'utiliser un montage mural.
Il est possible de monter le MULTICAL® 602 directement
sur un mur à l'aide de la pièce plastique fournie. Utiliser
cette pièce comme gabarit pour marquer et percer 2
trous de 6 mm dans le mur.
4.3 Montage en armoire
MULTICAL® 602 peut directement être monté dans des
armoires, via un kit de montage spécifique réf: 66-99-104
(192 x 144 mm).
5. Connexions électriques
MULTICAL® et ULTRAFLOW®
La polarité des sondes de température
T1,T2 et T3 n'a pas d'importance.
Pour les mesureurs V1 et V2 les couleurs ci-
dessous sont utilisées lors de la connexion
de l'ULTRAFLOW® avec le calculateur.
Les mesureurs possédant une sortie
relais sont connectés respectivement aux
terminaux 11-10 et 11-69.
V1
-
11
+
9
SIG
10
32
GUIDE D'INSTALLATION
MULTICAL 602®
V2
11
Bleu
9
Rouge
69
Jaune
Terminal
Mesure combiné chaud
N°
et froid standard
T1
5-6
Température aller
(rouge)
T2
7-8
Température retour
(bleu)
V1
11-9-10
Mesureur sur l'aller ou
sur le retour
V2
11-9-69
-
T3
51-52
-
5.1 Exemple de connexion
Exemples de connexions de ULTRAFLOW® et
MULTICAL® (alimentation Pile).
5.2 Compteur d'énergie avec deux
mesureurs
MULTICAL® 602 peut être utilisé dans de nombreuses
applications avec 2 mesureurs, incluant la
surveillance des fuites et les circuits ouverts. Lorsque
2 ULTRAFLOW® sont directement connectés à un
MULTICAL® 602, il doit y avoir un très bon couplage
électrique entre les 2 canalisations. Si
les 2 canalisations sont installées dans un échangeur
proche des mesureurs, cette connexion électrique est
assurée par l'échangeur.
•
Canalisation allé et retour sont couplées
électriquement.
•
Pas de soudure électrique.
Mesure chaud et
Mesure d'Energie dans
surveillance de fuite
des circuits ouverts
Température aller
Température aller
(rouge)
(rouge)
Température retour
Température retour
(bleu)
(bleu)
Mesureur sur l'aller
Mesureur sur l'aller
Mesureur sur le
Mesureur sur le retour
retour
Réservoir/échangeur,
Sonde de référence
temp.
(gris)
