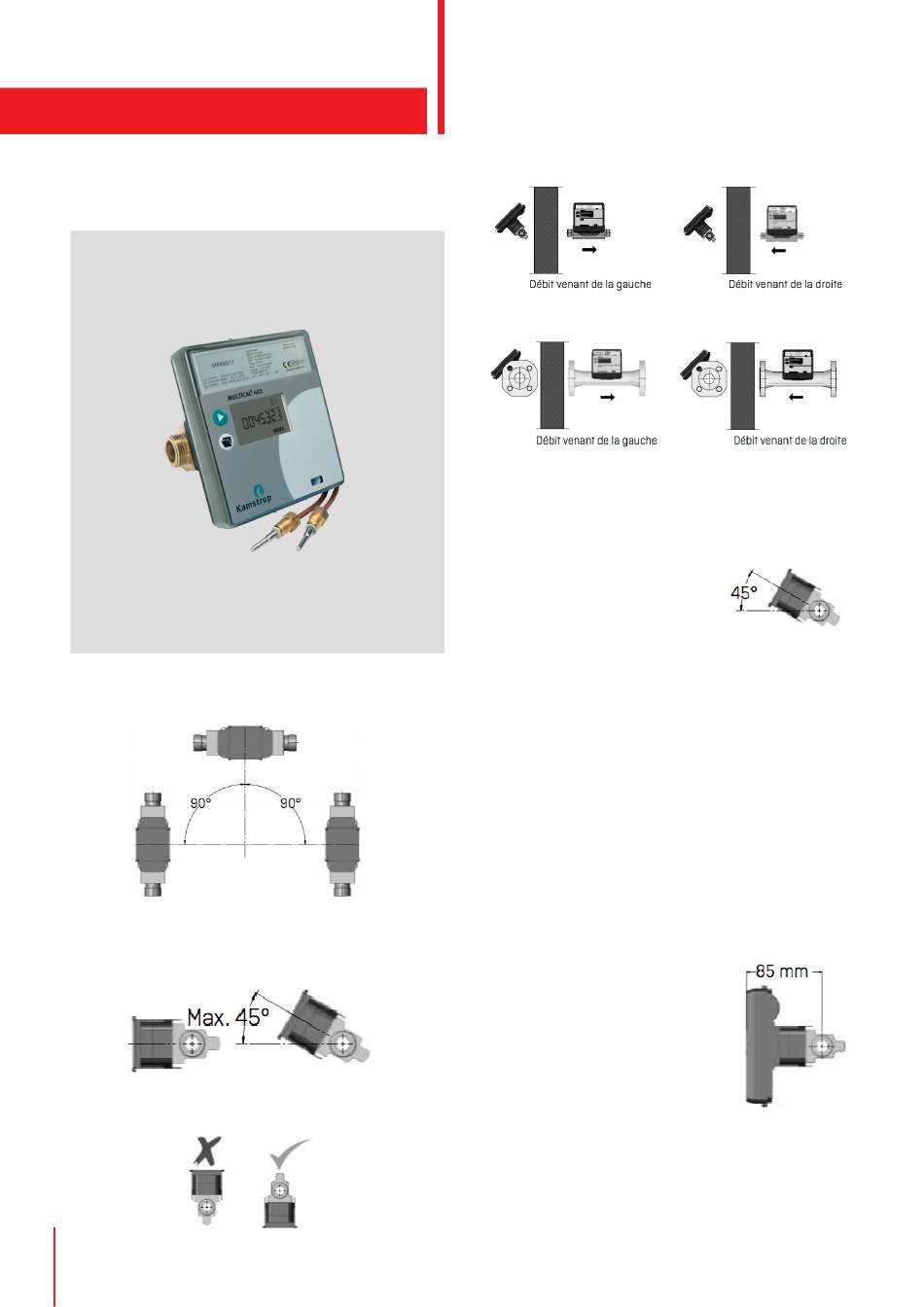

4.2 Montage du MULTICAL® 402
MULTICAL® 402 peut être monté verticalement,
horizontalement ou incliné.
Le mesureur peut être incliné par rapport à l'axe de la
conduite, vers le haut avec un angle maximum de 45°
et vers le bas avec un angle maximum de 90° comme
indiqué sur le schéma ci-contre.
MULTICAL® 402 ne doit pas être monté avec le boîtier
plastique tourné vers le haut.
18
GUIDE D'INSTALLATION
MULTICAL 402®

4.3 Exemples d'installation

Mesureurs filetés:
Mesureurs filetés:
Mesureur à brides:
4.3.1 Humidité et condensation
Si MULTICAL® 402 est installé dans des environnements
humides, il doit être tourné de 45° par rapport à l'axe de
la canalisation comme indiqué sur le schéma ci-dessous.
Si il y a un risque de condensation,
ex. dans une installation de
froid une version spéciale du
MULTICAL® 402 doit être utilisée.

5. Montage du calculateur

Le calculateur MULTICAL® 402 peut soit être monté
directement sur le mesureur (Montage compact) soit
fixé sur le mur (Montage mural).

5.1 Montage compact

Montage compact signifie que le calculateur est monté
directement sur
le mesureur. Une fois monté, le calculateur est plombé.
En cas de forte condensation (par exemple dans les
installations de condensation) nous recommandons un
montage mural du calculateur. De plus le MULTICAL®
402 doit être livré dans sa version protégée contre la
condensation.
Par défaut les pièces de fixation sont
placées sur le dessus du mesureur et
le calculateur peut être monté comme
indiqué.
