1. Informations générale
Lire ce guide avant d'installer le compteur.
Dans le cas d'installations incorrectes, la garantie de
Kamstrup ne s'appliquera pas.
Merci de noter que les conditions d'installation
suivantes doivent être respectées:
Pression: PN16/PN25, voir les marquages. Les
marquages du mesureur ne s'appliquent pas aux
accessoires suivants.
Pression sondes de température Kamstrup type DS:
Pression doigts de gants Kamstrup:
PN16/PN25, voir les marquages. Les marquages du
mesureur ne s'appliquent pas aux accessoires suivants.
PN16
PN25
A des températures de fluide supérieures à 90 °C, nous
recommandons
d'utiliser des mesureurs à brides et de déporter le
calculateur (montage murale).
2. Montage des sondes de
température
Les sondes utilisées pour mesurer les températures aller
et retour sont appairées et ne doivent donc jamais être
séparées.

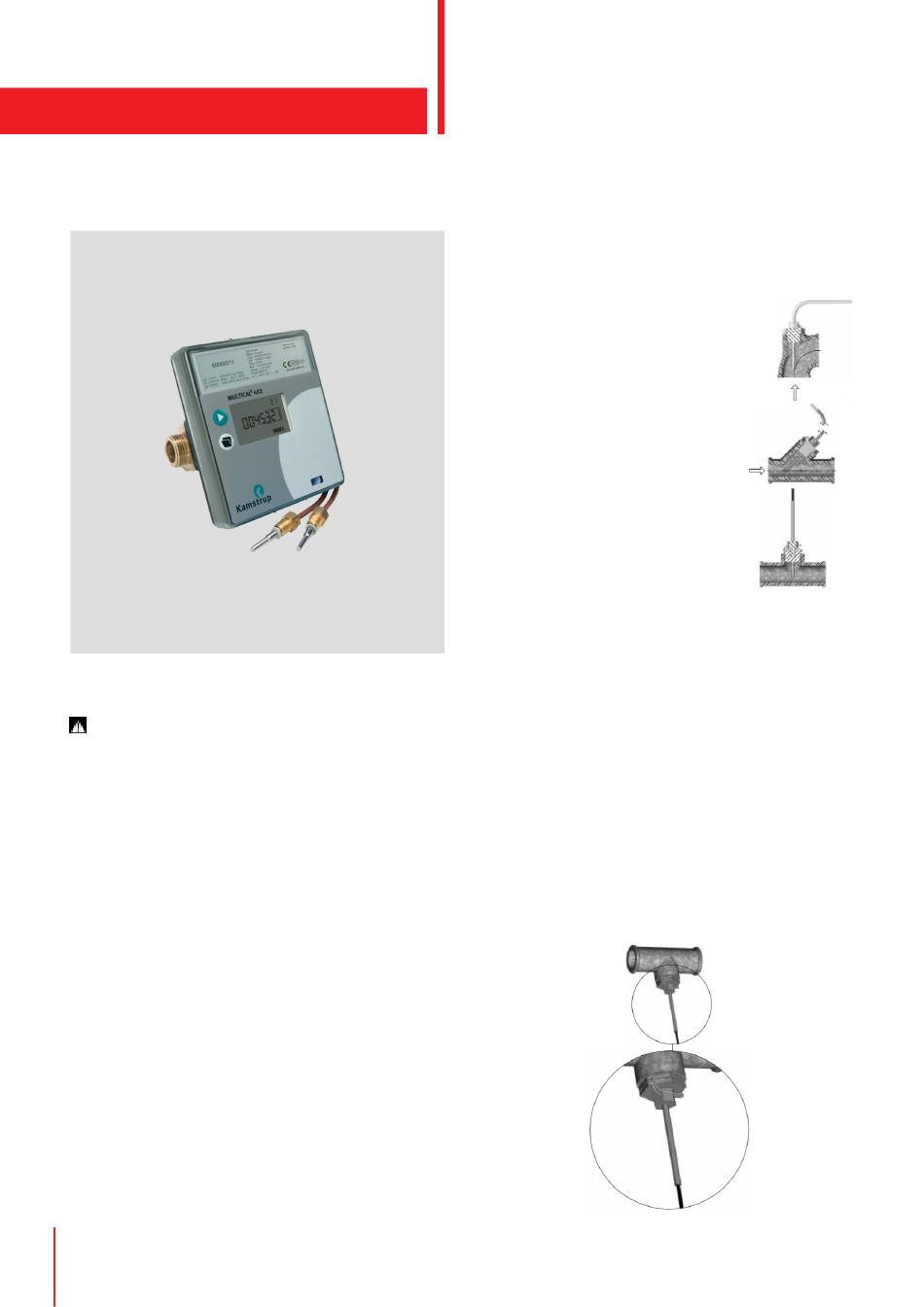

MULTICAL® 402 est livré en standard avec une paire de
sondes de température. Conformément à l'EN1434, la
longueur des câbles ne doit pas être changée.
16
GUIDE D'INSTALLATION
MULTICAL 402®
Si nécessaire, les sondes de températures doivent
toujours être remplacées par paires.
La sonde qui possède un marquage rouge doit être
installée sur l'aller. L'autre sonde marquée en bleu doit
être installée sur le retour (voir paragraphe 8, page 20).
Remarque! Les câbles des capteurs ne doivent pas être
tirés. Attention dans ce cas de bien lié les câbles.
2.1 Kit de sondes de température
avec doigt de gant
Il est préférable de monter les doigts de
gants de sondes dans un T ou à 45° dans
une pièce en forme de Y. L 'extrémité de
la sonde doit pointer dans la direction
opposée au débit et doit être placée au
milieu de la canalisation.
Les sondes de température
doivent être insérées dans le
fond des doigts de gants. Si un temps
de réponse court est requis, une pâte
conductrice peut être utilisée. Poussez
la pièce plastique coulissante sur le
câble sonde à l'intérieur du doigt de
gant et fixez le câble à l'aide de la vis
de plombage. Serrez la vis seulement
à la main. Plombez le doigt de gant en
utilisant du fil à plomber.
2.2 Sondes de température à
immersion directe
Les sondes à immersion directes peuvent être montées
dans des vannes à boisseau sphérique ou dans un T,
(filetage allant jusqu'à R1).
Pour le montage dans des installations existantes, avec
des T standards, Kamstrup peut fournir des adaptateurs
R1⁄2 et R3⁄4 compatibles avec les sondes à immersion
directe.
Les sondes à immersion directes peuvent aussi être
montées sur toutes les variantes mesureurs G3⁄4 et G1
sur le corps du mesureur.
Vissez doucement le boulon du capteur (approx. 4 Nm)
avec une clé plate de
12 mm et plombez ensuite le capteur à l'aide d'un
plomb et du fil.
