9.2 Modules bas

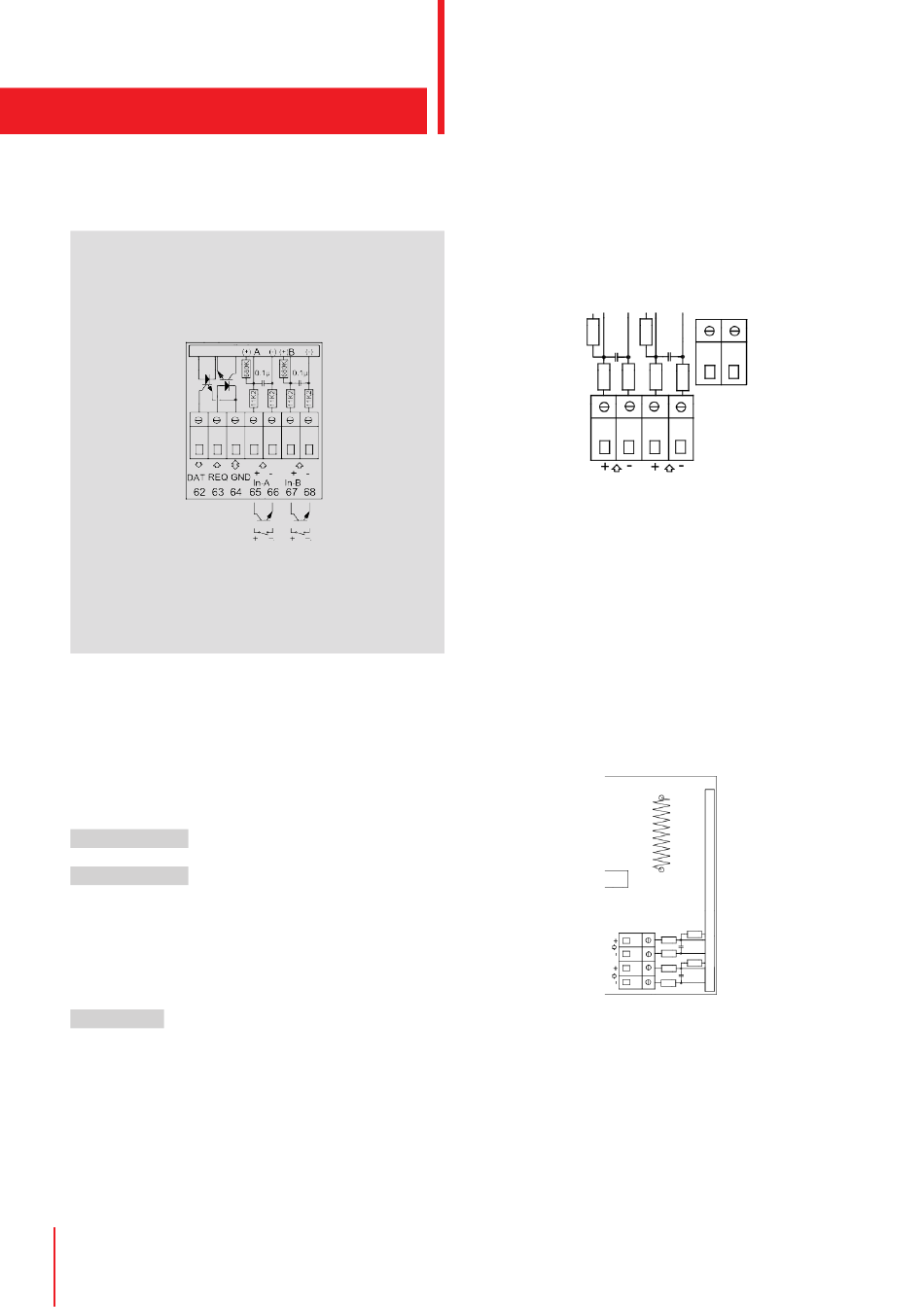

9.2.1 Liaison série + entrées
impulsions, type 67-00-10
Ce module est utilisé pour par ex la connexion à un PC.
Le signal est passif et séparé galvaniquement à l'aide
d'opto-coupleurs. La conversion en niveau RS232
nécessite un câble spécifique 66-99-106 (D-Sub 9F) ou
66-99-098 (USB) utilisant les connexions suivantes:
62
Marron
(DAT)
63
Blanc
(REQ)
64
Vert
(GND)
Les entrées impulsions peuvent être utilisées pour
connecter des compteurs électriques ou des compteurs
d'eau. Attention de bien respecter les fréquences
maximales d'impulsions et les poids d'impulsion (l/
imp et Wh/imp.) qui sont sélectionnés à l'aide des
paramètres de configuration FF et GG.
66 - 66
Entrée A
67 - 68
Entrée B
36
GUIDE D'INSTALLATION
MULTICAL 602®
9.2.2 M-Bus + entrées impulsions,
type 67-00-20/27/28/29
M-Bus peut être monté en étoile, en boucle, ou en
bus. Jusqu'à 250 compteurs peuvent être connectés
dépendant du type de M-Bus master et de la résistance
totale du câble de liaison.
Résistance câble < 29 Ohm Capacité du câble < 180 nF
Le réseau M-Bus est connecté sur les terminaux 24 et
25.
Il n'y a pas de polarité à respecter.
Le module M-Bus est équipé de entrées impulsions.
9.2.3 Radio + entrées impulsions,
type 67-00-21/25/26
Le module radio est utilisé pour des communications
sans fils via une fréquence radio libre. Il peut être fourni
avec une antenne interne ou avec la connexion pour une
antenne externe.
Pour plus d'informations sur la radio, se référer à la
Description technique radio (5512-013).
Les entrées impulsions de ce module sont identiques à
celles décrites précédemment.
Remarque: Type 67-00-21 inclus radio et fonctions
routeur.
Le module RadioRouter (67-00- 21) doit être utilisé avec
une alimentation 230 V.
9.2.4 Enregistreur programmable
+RTC+ entrées 4...20mA + entrées
impulsions, type 67-00-22
Le module possède des entrées pour 2 capteurs de
pression sur les terminaux 57, 58 et 59 et peut être ajusté
pour une gamme de pression de 6,10 ou 16 bar.
Le module permet la lecture à distance des données à
l'aide d'un modem externe GSM/GPRS connecté sur les
borniers 62, 63 et 64.
De plus le module possède 2 entrées impulsions, VA et
VB. Le module doit être alimenté en 24 VAC.
