Réglage Du Rétro-Éclairage De L'écran Lcd; Version Logiciel; Téléchargement Des Données Ecg; Paramètres Techniques - Gima PC-80A Manuel D'utilisation Et D'entretien

37

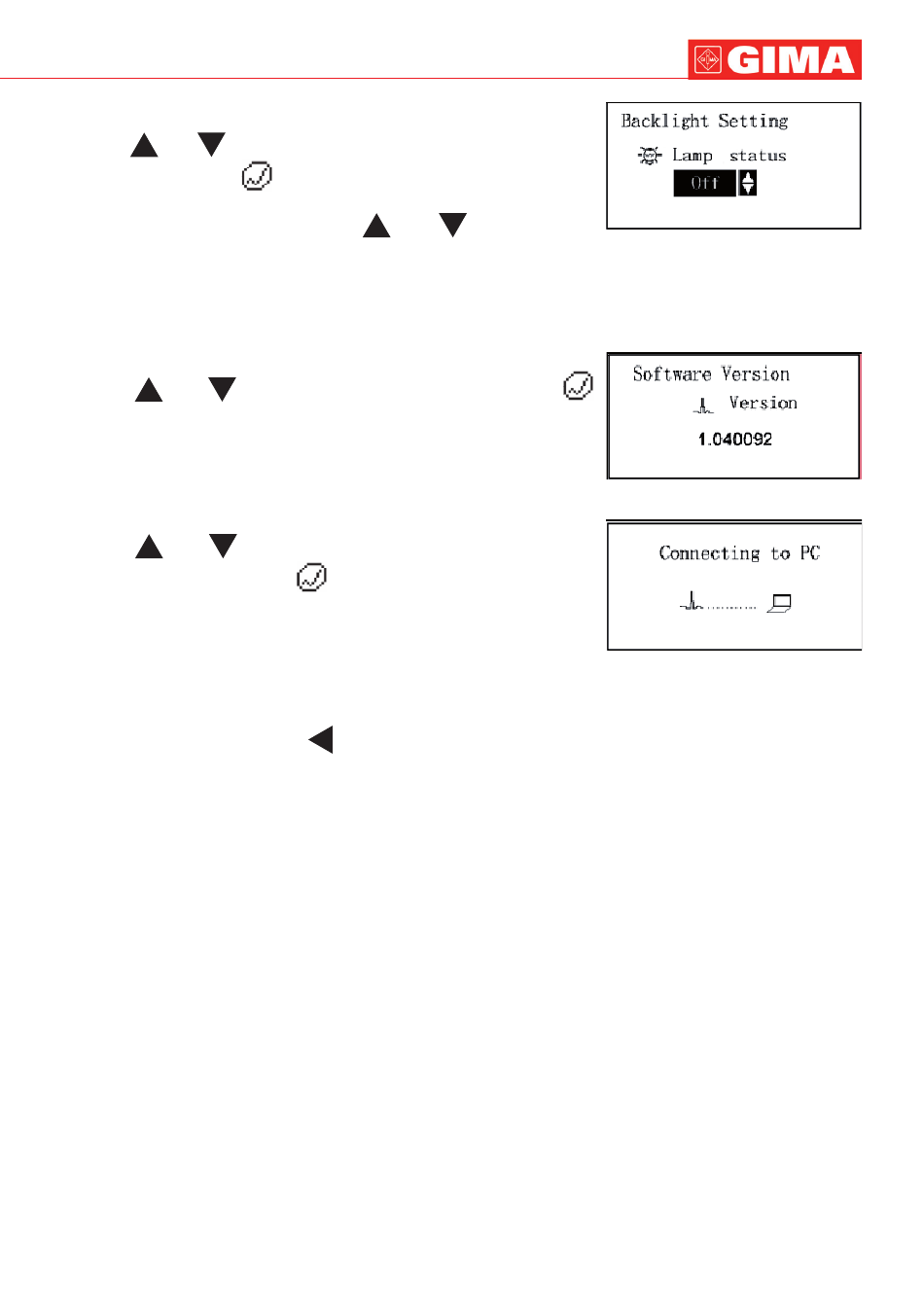

3.3.5.4 Réglage du rétro-éclairage de l'écran LCD
1. Sur la page écran des paramètres du système, appuyer sur les touches de
direction « » ou « » pour sélectionner le paramètre Backlight setting (rétro-
éclairage) et appuyer sur «
(voir l'image suivante).
2. Appuyer sur les touches de direction «
désactiver le rétro-éclairage.
3. Appuyer sur le bouton d'allumage/sortie du menu pour terminer la sauvegarde et revenir au menu précédent.
4. Sur les autres pages écran (excepté celle des ondes et des réglages) appuyer brièvement sur la touche droite de
direction pour activer ou désactiver le rétro-éclairage rapidement.

3.3.5.5 Version logiciel

1. Sur la page écran des paramètres du système, appuyer sur les touches de
direction « » ou « » pour sélectionner la version et appuyer sur «
» pour accéder à la version logiciel. La page écran reviendra sur la liste des
enregistrements.
2. Appuyer sur le bouton d'allumage/sortie du menu pour revenir au menu
précédent.
3.3.6 Téléchargement des données ECG
1. Sur la page écran des paramètres du système, appuyer sur les touches de
direction « » ou « » pour sélectionner Upload ECG data (chargement
des données) et appuyer sur «
chargement.. Une fois la page écran de chargement des données affichée,
brancher le moniteur à l'ordinateur au moyen du câble données correspondant,
tous les enregistrements des ondes et les descriptions relatives peuvent être
téléchargées sur l'ordinateur pour être sauvegardées après avoir démarré le
système ECG viewer. Se référer au manuel d'utilisation de l'ECG Viewer pour les détails.
Remarques :
- Pendant le chargement, la touche «
pour commencer la mesure.
- Tenir fermement le moniteur et le câble données pendant le chargement des données. Il n'est pas conseillé de
débrancher le câble données à la moitié du chargement.
- Si la batterie n'est pas suffisamment chargée, il est nécessaire de la remplacer ou l'opération de chargement sera
interrompue.
Cette fonction est une option et nécessite de supports informatiques (ECG Viewer Manager System). Un
câble données fourni par GIMA est également nécessaire.
4. Paramètres techniques

4.1 Monitorage ECG

- Nombre de canaux : simple (input différentiel)
- Électrodes : 3 électrodes métalliques intégrées ou avec l'utilisation de 3 électrodes ECG adhésives à travers la
connexion au câble conducteur
- Mesure corporelle : le signal de détection ECG peut suivre cette sélection de dérivations :
Dérivation I (entre la main droite et la main gauche)
Dérivation poitrine (entre la main droite et la poitrine)
Dérivation II (entre la main droite et la jambe gauche).
- Largeur bande : 0,5Hz~40Hz
- Niveau sonore : <=30μVp-p
- Intervalle de mesure battement cardiaque : 30bpm~240bpm
- Précision mesure battement cardiaque : ±2bpm
- Sensibilité écran : 4.8 mm/mV±10%
- Indice de rapport de réjection en mode commun (CMRR) : >=60dB
- Vitesse de numérisation : 20mm/s±10%
» pour accéder à la page écran correspondante
» ou «
» pour accéder à la page écran de
» et le bouton d'allumage fonctionnent. Après le chargement, éteindre l'appareil
FRANÇAIS
» pour activer ou
