Page 2: Table Des Matières

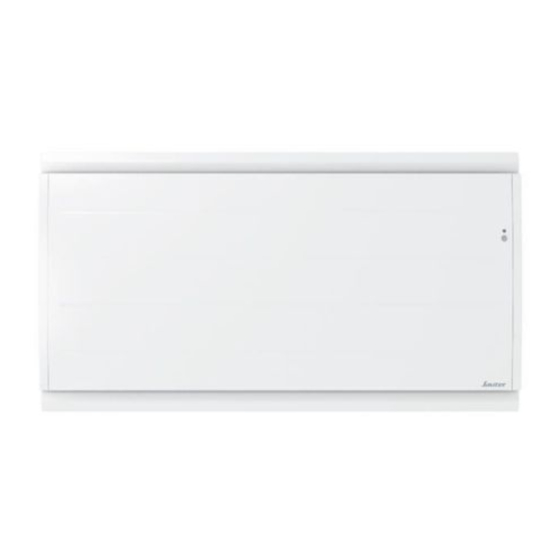

Sommaire Modèles Horizontal (R4GHter-i2g) / Vertical (R4GVter-i2g) / Bas (R4GBter-i2g) Mise en garde Déclaration de Conformité Directive RED 2014/53/UE 1 - INSTALLATION DE L'APPAREIL 1.1 - Installation de l'appareil 1.2 - Fixer le support mural 1.3 - Raccorder le radiateur 1.4 - Verrouiller l'appareil sur son support mural... -
Page 3: Mise En Garde
MISE EN GARDE - Attention surface très chaude / Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables. Il convient de maintenir à... -
Page 4: Déclaration De Conformité Directive Red 2014/53/Ue
DECLARATION DE CONFORMITE DIRECTIVE RED 2014/53/UE (*) Par la présente Thermor Pacific déclare que l’équipement référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE; La déclaration de conformité CE complète de cet équipement est disponible sur demande, auprès de notre service après-vente (voir adresse et n°de tél en fin de notice). -
Page 5: Installation De L'appareil
(NFC 15100 pour la France). Respectez les distances minimales avec l’ameublement pour l’emplacement de l’appareil (cf. schéma). Modèle Horizontal et Bas Modèle Vertical Si vous avez un revêtement mural posé sur mousse il faut mettre une... -
Page 6: Fixer Le Support Mural P
Ne pas installer l'appareil : - Dans un courant d’air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc) - Sous une prise de courant fixe. - Dans le volume 1 des salles de bains. Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l’appareil ne puissent être touchés par une personne dans la baignoire ou la douche. -
Page 7: Raccorder Le Radiateur
1.3 - Raccorder le radiateur L’appareil doit être alimenté en 230V 50 Hz. L’alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire conforme aux règles d'installation. Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l’intermédiaire d’un boîtier de raccordement. -
Page 8: Prise En Main
2 - PRISE EN MAIN 2.1 Le Boîtier de commande Accéder aux réglages et aux Augmenter informations de fonctionnement Naviguer Indicateur de consommation Mettre en marche Valider Diminuer Retour Arrêt chau age Naviguer Visualiser les informations Suivre les instructions 2.2 - Mettre en marche / Arrêt chauffage Pour mettre en marche l'appareil, faites un appui sur L'anneau vert autour de la touche s'allume. -
Page 9: Etat De L'appareil
2.5.1 - Régler la langue Modifiez la langue avec / et validez par Vous pouvez accéder ultérieurement au réglage de la langue par le Menu Expert (voir chapitre "Menu Expert). 2.5.2 - Régler la date et l'heure Modifiez le jour avec / et validez avec . -
Page 10: Connectivite
3 - CONNECTIVITE Avant toute action, éclairez l'écran en appuyant sur une touche. Ce menu vous permet d'accéder aux paramétrages de Connectivités. Nos boîtiers sont compatibles iO-homecontrol Cette technologie de communication radio sans fil hautement sécurisée, est intégrée dans une large gamme d'équipements de la maison proposée par des marques partenaires, spécialistes de l'habitat. -
Page 11: Voir Les Appareils Jumelés
Exemple : jumeler 3 appareils d'une même pièce Appareil 1 Appareil 2 Appareil 1 Attendre affichage suivant Appareils 1 2 3 Appareil 1 Appareil 3 ou attendre quelques minutes pour revenir à l'écran initial Voir les appareils jumelés : Vous pouvez voir les appareils que vous jumelés entre eux. Annuler le jumelage : Cette opération supprime tous les liens entre appareils Boléro... -
Page 12: Ajouter Un Jumeau
Ajouter un jumeau : Il faut annuler le jumelage existant ("voir Annuler le jumelage") et recommencer l'opération pour jumeler tous les appareils entre eux. 3.1.2 - Connexion Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les box utilisant le protocole iO-homecontrol ... -
Page 13: Reglages De La Temperature P
4 - REGLAGE DE LA TEMPERATURE Avant toute action, éclairez l'écran en appuyant sur une touche. 4.1 - Température de consigne Pour modifier la température de consigne, utilisez /. Par défaut, la température de consigne est réglée à 19°C (température conseillée) et est modifiable de 12°C à 28°C. Utilisez l'indicateur de consommation pour optimiser votre réglage. -
Page 14: Le Mode Auto (Non Disponible Sur Le Modèle Bas)
5.1 - Le Mode Auto (non disponible sur le modèle Bas) Ce mode permet d'activer le pilotage intelligent. Vous réglez la température désirée lors de votre présence dans la pièce et l'appareil optimise votre confort tout en réalisant des économies. L'appareil : mémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer sa propre programmation,... -
Page 15: Le Mode Basic
Autoprogrammation Permet de visualiser les périodes de présence observées par l'appareil pour chaque jour de la semaine. Votre appareil apprend, mémorise et évalue en permanence votre rythme de vie pour adapter la température de votre pièce. Après la première mise en marche, une semaine de fonctionnement est nécessaire pour définir l'autoprogramme. - Page 16 Pour piloter un (des) appareil(s) à partir d'un point de commande externe votre installation, il faut : 1) Echangez la clé de sécurité avant de faire l'association à partir du point de commande. Pour cela, allez dans "Menu, Expert, Paramétrages, Connectivités, Envoyer clé de sécurité...
- Page 17 Exemple : copier le programme du lundi vers le jeudi ou 5.3.2 - Fonctions accessibles en Mode Prog Abaissement de la température Permet de régler le niveau d'abaissement de la température que vous souhaitez effectuer en dehors des plages Confort (de -2°C à 9°C). Par défaut, il est réglé -3,5°C (si la température de consigne est réglée à...
-
Page 18: Fonctions Detection P
6 - FONCTIONS DETECTIONS Avant toute action, éclairez l'écran en appuyant sur une touche 6.1 - Fenêtre ouverte / Fenêtre fermée Permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à... -
Page 19: Occupation (Non Disponible Sur Le Modèle Bas) P
6.2 - Occupation (non disponible sur le modèle Bas) Permet de ne chauffer votre pièce que lorsqu'une personne est présente. L'appareil chauffera alors en mode Confort. Pour optimiser la détection d'occupation de votre appareil, il convient de l'installer de façon à... -
Page 20: Mode Expert
7 - MODE EXPERT Avant toute action, éclairez l'écran en appuyant sur une touche. Ce menu permet d'accéder aux fonctions avancées de l'appareil. Appuyez en même temps + 5 secondes Permet d'obtenir des informations sur l'appareil qui pourront vous être demandées en cas de contact avec le SAV. - Page 21 Permet d'enregistrer une température de consigne Température maximum qui ne pourra pas être dépassée. Elle est réglée max. par défaut à 28°C et peut être modifiée (de 19°C à 28°C). Permet de brider partiellement ou totalement les réglages Contrôle d'accès de l'appareil.
-
Page 22: Delestage
8 - DÉLESTAGE Nos appareils sont compatibles avec différents systèmes de délestage. Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures de courant électrique intempestives et répétées peuvent provoquer une usure et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant. -
Page 23: Le Radiateur Est Très
Problèmes rencontrés Vérification à faire Les salissures sont liées à la mauvaise qualité de l’air ambiant. Il est conseillé, dans ce cas de vérifier la bonne Des traces de salissures aération de la pièce (ventilation, entrée d’air, etc…), apparaissent sur le mur et la propreté... - Page 24 Problèmes rencontrés Vérification à faire Pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes : Oscilloscope Réf/ Ordres reçus Mode obtenu Neutre 0 volt CONFORT 230 V CONFORT – 3 s/5 min 1° C 230V CONFORT – 7 s/5 min 2°...
-
Page 25: Identification De L'appareil
A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N°de constructeur (Photo non contractuelle) Sauter Service Rue Monge - ZI Nord 85002 LA ROCHE SUR YON Boléro ...
