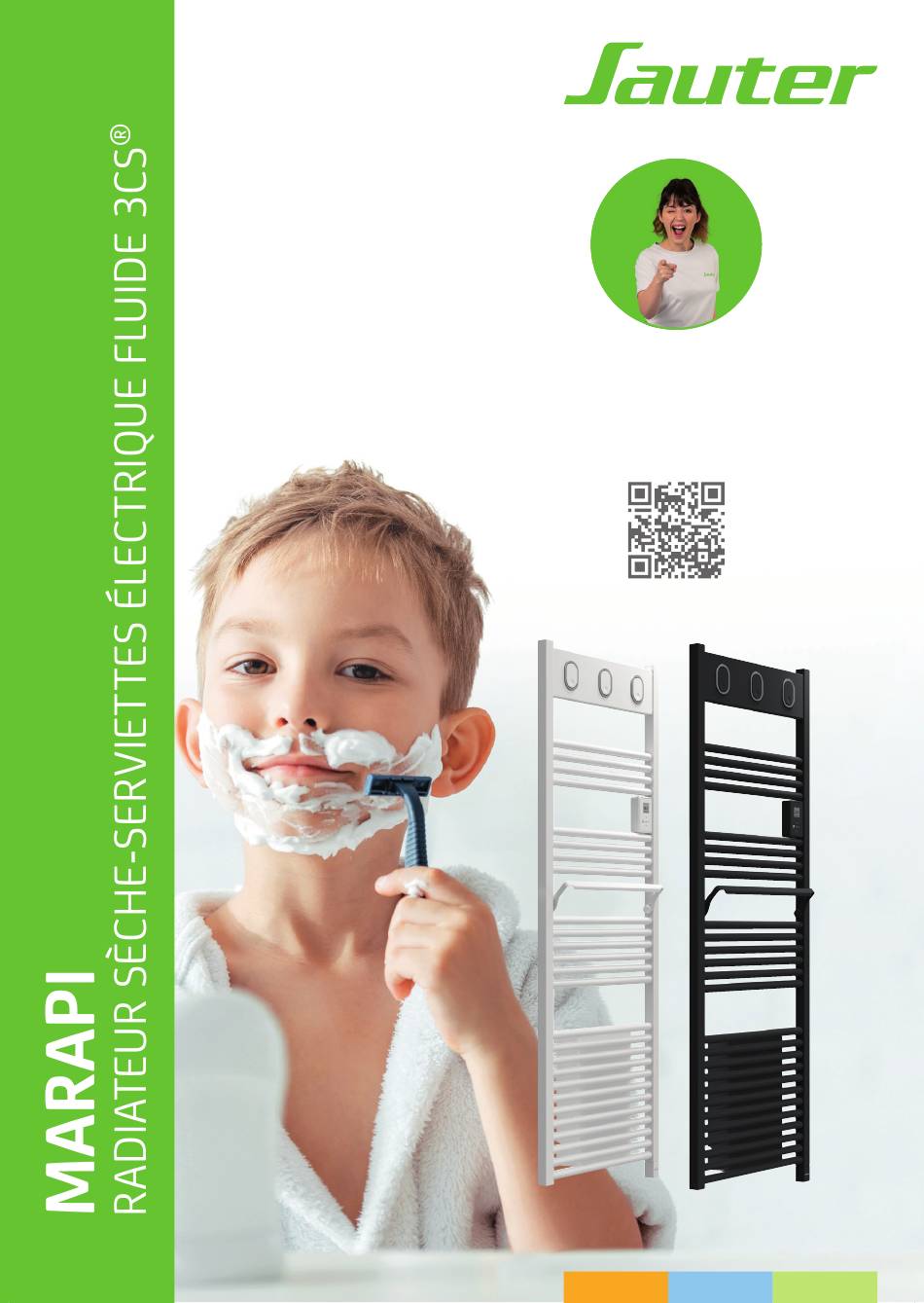

- Page 1 “ Si, comme moi, vous aimez aussi regarder des tutos, fl ashez ce QR Code ! ” Chauffage Chauffe-eau Ventilation...
-
Page 2: Table Des Matières
Sommaire Mise en garde ............2 Installation et Entretien. -
Page 3: Mise En Garde
Mise en garde Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brû- Attention : Surface très lures. Il faut prêter une attention particulière en pré- chaude sence d’enfants et de personnes vulnérables. Caution hot surface Il convient de maintenir à... - Page 4 A la première mise en chauffe, une légère odeur peu apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication de l’appareil. La notice d’utilisation de cet appareil est disponible en vous connec- tant sur le site Internet du fabricant indiqué sur le bon de garantie présent dans cette notice.
-
Page 5: Installation Et Entretien
Installation et Entretien PRÉPARER L’INSTALLATION DE L’APPAREIL Règles d’installation Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas,veuillez consulter votre distributeur. L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France). -
Page 6: Installer L'appareil
INSTALLER L’APPAREIL Pour une installation simplifiée, utilisez le gabarit de pose fourni dans l’emballage et suivez les instructions. Placez le gabarit à la hauteur souhaitée en respectant les 20 cm de distance entre le sol et le bas de l’appareil. Mesures d'entraxes : Modèles Hauteur... -
Page 7: Raccorder L'appareil
RACCORDER L’APPAREIL Règles de raccordement L’appareil doit être alimenté en 230 V Monophasé 50Hz. L’alimentation de l’appareil doit être directement raccordée au réseau après le disjoncteur et sans interrupteur intermédiaire. Le raccordement au secteur se fera à l’aide du câble de l’appareil par l’intermédiaire d’un boîtier de raccordement. -
Page 8: Entretien
L’alimentation doit être directement raccordée au réseau après le dispositif de coupure omnipolaire conforme aux règles d’installation. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Si vous utilisez le fil pilote et s’il est protégé... -
Page 9: Découverte
Découverte FONCTIONNEMENT DU BOÎTIER Mode sélectionné PROG .0 ° Température de consigne 12 : 14 Augmentation T° / Défiler (Appui long : Défilement rapide) Valider (Appui long : éteindre ou verrouiller) Retour Diminution T° / Défiler (Appui long : Défilement rapide) Activer / Désactiver le Boost L’INTERRUPTEUR Un interrupteur Marche/Arrêt est situé... -
Page 10: Premiere Mise En Marche
PREMIERE MISE EN MARCHE Appuyez sur n’importe quelle touche pour activer l’écran. • Choisissez la langue. • Réglez l’heure et les minutes, le jour, le mois et l’année. AU TO AU TO AU TO AU TO Février 2021 ° ° °... -
Page 11: Utilisation
Utilisation CHOISIR LE MODE DE FONCTIONNEMENT L’appareil propose deux modes de fonctionnement : Actif Inactif • Le mode Programme Actif L’appareil suit programmes pré- enregistrés par défaut pour chaque jour de la semaine (vous pouvez modifier ces programmes en vous reportant au chapitre «Programmer mon appareil»). •... -
Page 12: Choisir Ma Température De Confort
Je copie ma programmation sur un ou plusieurs jours AU TO AU TO AU TO ° ° ° Maintien en Maintien en Maintien en température température température Copier Sélectionner les jours souhaités puis se rendre sur VALIDER Bon à savoir : Après une coupure de courant, la programmation est conservée. Un nouveau réglage du jour et de l’heure peut être nécessaire. -
Page 13: Calibrer La Température (Étalonnage)
CALIBRER LA TEMPÉRATURE (ÉTALONNAGE) Selon votre installation (emplacement, puissance, volume, isolation...), il est possible que vous releviez une Température ambiante de la pièce différente de celle affichée sur l’écran de votre appareil (Température de consigne). Dans ce cas, vous pouvez calibrer la température de votre appareil afin de la faire corres- pondre à... -
Page 14: Le Menu
LE MENU J’accède au Menu Je peux activer ou désactiver la pro- Programme grammation. Programme Je peux régler les plages de tempéra- ture Confort sur un jour de la semaine Lundi...dim (3 plages possibles) puis copier ces plages sur d’autres jours. Je visualise ma consommation en Informations Consommation... -
Page 15: Fonctions Avancées
Fonctions avancées MAÎTRISER MA CONSOMMATION onsulter Mes consoMMatIons Sur mon appareil, je peux visualiser la consommation en KW/h ainsi que l’estimation en euros. Informations Consommation ° Consommation 0 Kwh Informations € ~0€ oDIFIer la teMpérature L’écart de température entre Confort et Eco est défini par défaut à -3.5°C (valeur recom- mandée pour une meilleure maîtrise de ma consommation). -
Page 16: Délestage
DÉLESTAGE Nos appareils sont compatibles avec différents systèmes de délestage. Vous ne devez toute- fois pas utiliser de délestage par coupure d’alimentation secteur car ce système est incom- patible avec nos appareils. Des coupures franches d’alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant. -
Page 17: Faire D'autres Réglages (Menu Expert)
FAIRE D’AUTRES RÉGLAGES (MENU EXPERT) Pour accéder aux fonctions avancées, j’appuie en même temps sur ces deux touches pen- dant plus de 3 secondes. MENU... -
Page 18: Aide
Information sur le pourcentage de fonctionnement . Identi cation de l’appareil. Identi cation de la version. Aide J’AI UN PROBLÈME Problème rencontré Vérifications à faire L’écran du boîtier Vérifiez que l’interrupteur situé derrière l’appareil est sur la posi- de commande ne tion I . - Page 19 Problème rencontré Vérifications à faire Relevez la température en bas à droite de l’appareil (c’est ici qu’est L’appareil chauffe localisée la sonde). Si cette température est inférieure à la tempé- tout le temps rature de consigne, alors il est normal que l’appareil chauffe. En cas de différence notable entre la température en bas à...
- Page 20 Problème rencontré Vérifications à faire L’appareil ne répond Vérifiez la transmission correcte des ordres de programmation. pas aux ordres du fil Confort Hors Gel Arrêt du Confort Confort pilote. chauffage -1°C -2°C Délestage Signal à t r a n s - mettre Mesure 0 Volt...
-
Page 21: Caractéristiques
Caractéristiques Références du modèle TRI IC1 Caractéristique Symbole Valeur Unité Puissance thermique 0,5 à 1,75 Puissance thermique nominale P nom 500 à 1750 Puissance thermique minimale P min 1,75 Puissance thermique maximale continue P max,c 1750 Consommation d’électricité auxiliaire A la puissance thermique nominale el max 0,000 A la puissance thermique minimale... - Page 22 30 mois à partir de la date de fabrication en l’absence de justificatif. • SAUTER assure l’échange ou la fourniture des pièces reconnues défectueuses à l’exclusion de tous dommages et intérêts. • Les frais de mains d’œuvre, de déplacement et de transport à l’initiative de l’usager restent à...
