40QAC/38HDR
40QAQ/38QRR
Système bibloc sans conduit à suspension au plafond
Capacités 018 à 060
Appareils 40QAC et QAQ

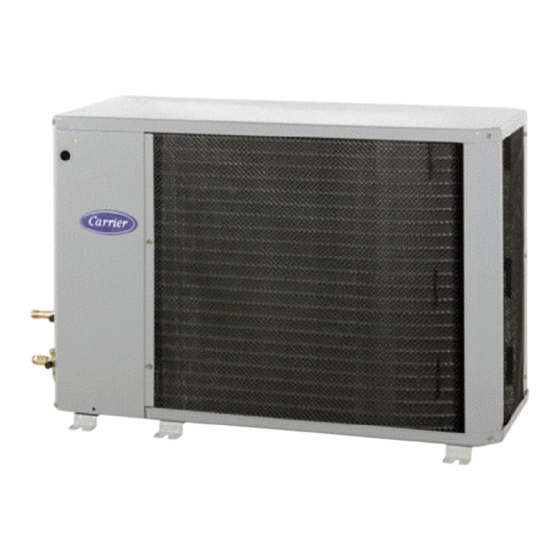

Appareils 38HDR et QRR
REMARQUE : Veuillez lire attentivement l'intégralité du manuel
d'instruction avant de commencer l'installation.
AVERTISSEMENT
!
FONCTIONNEMENT DE L'APPAREIL ET RISQUE DE
SÉCURITÉ
Le non- -respect de cet avertissement pourrait entraîner des
blessures corporelles ou des dégâts matériels.
Les systèmes de frigorigène Puron fonctionnent à des pressions
supérieures aux systèmes standard au R- -22. Pour éviter des
dommages à l'appareil et des blessures personnelles, n'utilisez
pas un équipement d'entretien de système R- -22 sur les
équipements au frigorigène Puron.
Instructions d'installation
the environmentally sound refrigerant
POUR VOTRE SÉCURITÉ
Une installation fautive, de mauvais réglages, des modifications
inappropriées, un mauvais entretien, une réparation hasardeuse ou
une mauvaise utilisation peuvent provoquer une explosion, un
incendie, une électrocution ou d'autres conditions pouvant infliger
des dégâts matériels, des blessures, voire la mort. Consultez un
installateur qualifié, une entreprise de service d'entretien ou votre
distributeur ou succursale pour obtenir des renseignements ou de
l'aide. L'installateur qualifié ou l'entreprise de service doit
impérativement utiliser des trousses et des accessoires autorisés par
l'usine pour réaliser une modification sur le produit. Référez- -vous
aux instructions individuelles accompagnant les trousses ou les
accessoires au moment de leur installation.
Respectez tous les codes de sécurité. Portez des lunettes de sécurité,
des vêtements de protection et des gants de travail. Utilisez un
chiffon humide pendant le brasage. Prévoyez avoir un extincteur à
portée de main. Prenez connaissance de l'intégralité de ces
instructions et respectez les messages d'avertissement et de mise en
garde contenus dans les documents et affichés sur l'appareil.
Consultez les codes locaux du bâtiment et l'édition courante du
Code national de l'électricité (NEC) NFPA 70. Au Canada,
reportez- -vous aux éditions actuelles du code canadien de
l'électricité CSA 22.1.
Sachez reconnaître les symboles de sécurité. Voici, par exemple, le
symbole vous avertissant d'un danger
vous voyez ce symbole sur l'appareil et dans les instructions ou les
manuels : vous risquez de vous blesser. Assurez- -vous de bien saisir
toute la portée des mots indicateurs suivants : DANGER,
AVERTISSEMENT et ATTENTION. Ces mots sont associés aux
symboles de sécurité. Le mot DANGER indique les dangers les
plus graves, qui provoqueront des blessures graves ou la mort. Le
mot
AVERTISSEMENT
d'occasionner des blessures graves, voire mortelles. Le mot MISE
EN GARDE est utilisé pour identifier des pratiques dangereuses
pouvant entraîner des blessures superficielles ou des dégâts
matériels. Le mot REMARQUE met en évidence des suggestions
qui permettront d'améliorer l'installation, la fiabilité ou le
fonctionnement du système.
AVERTISSEMENT
!
RISQUE D'ÉLECTROCUTION
Le
non- -respect
de
d'occasionner des blessures graves, voire mortelles.
Le disjoncteur principal doit être placé sur OFF
(ARRÊT) avant l'installation, la modification ou
l'entretien du système. Notez que plusieurs disjoncteurs
pourraient être présents. Verrouillez et posez une
étiquette de mise en garde appropriée sur le disjoncteur.
! !
. Soyez vigilant lorsque
indique
un
danger
susceptible
cet
avertissement
risque
