Achtung: Der Einbauort muss frostsicher sein und stö-
rende Einflüsse vermeiden (z.B. Lösungsmitteldämp-
fe, Heizöl, Waschlaugen, Chemikalien aller Art,
UV-Strahlung und Wärmequellen - siehe technische
Daten). Die Filter sollen gemäss ihrer Nennweite in
gleich dimensionierte Rohrleitungen eingebaut wer-
den. Der Einbau ist in waagerecht und senkrecht
verlaufende Rohrleitungen vorgesehen.
Achtung: Kunststoffteile öl- und fettfrei halten. Extre-
me Druckschläge (Schliess-Schläge durch nachge-
schaltetes Magnetventil o.ä.) vermeiden.

5. Einbau

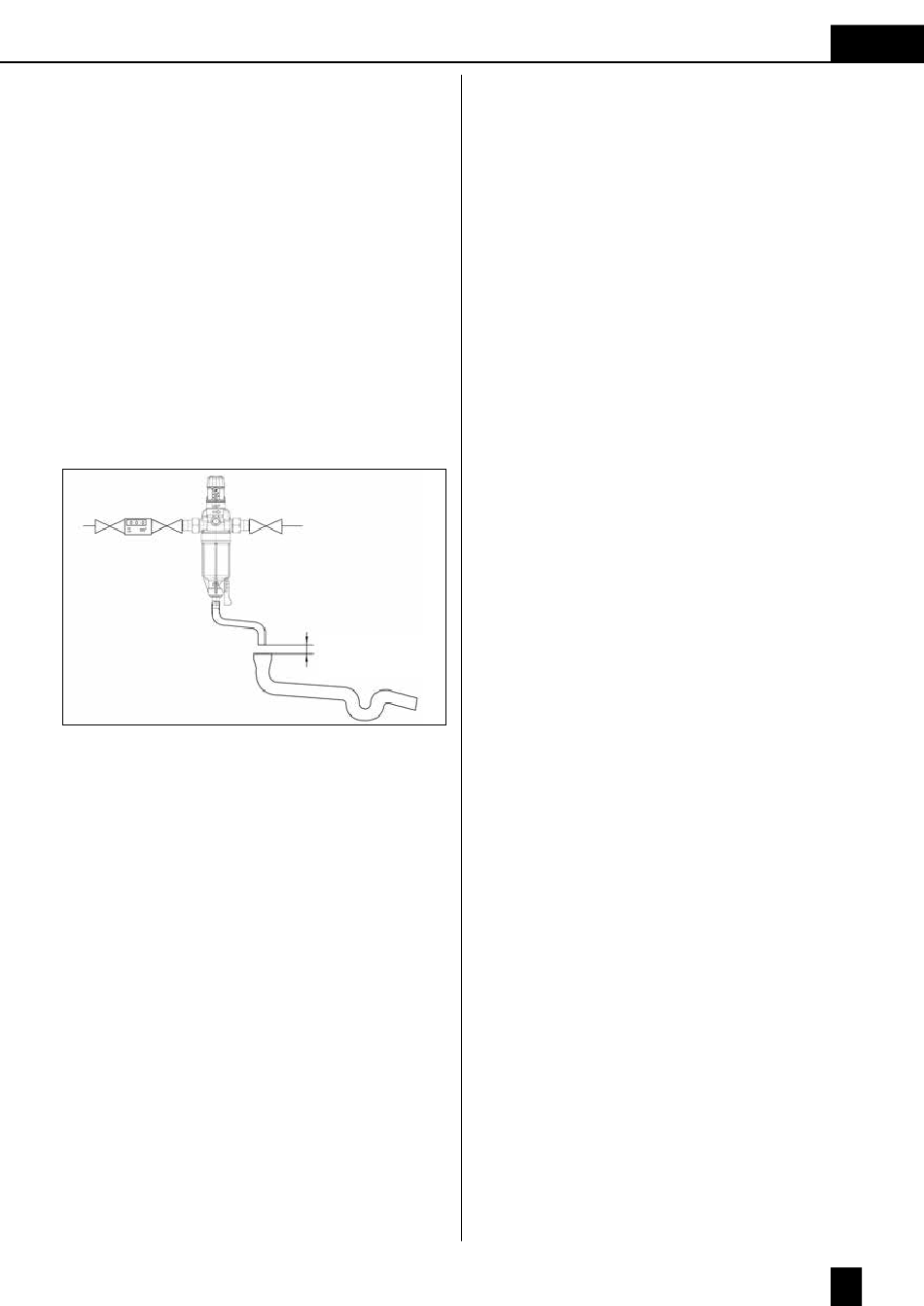

Siehe Einbauschema. Absperrventile vor und nach
dem Filter in die Trinkwasserleitung einbauen (Fliess-
richtungspfeil auf dem Kopfteil beachten).
Spülwasseranschluss mit Schlauch zum Kanal führen
bzw. Auffanggefäß (ca. 10 Liter) bereitstellen.
Bitte beachten: Der Spülwasserschlauch muss mit
mindestens 20 mm Abstand zum höchstmöglichen
Abwasserspiegel befestigt werden (freier Auslauf).
Nach DIN EN 1988-200.

6. Inbetriebnahme

Filter auf ordnungsgemässe Installation prüfen.
Die Absperrventile dürfen noch nicht geöffnet sein.
Filterunterteil und Ausspülventil auf richtigen Sitz prü-
fen. Dabei darf kein Werkzeug verwendet werden.
Maximales Drehmoment 8–10 Nm bei Eindrehung
von Kunststoffteilen in Messingteile. Ausspülventil
schliessen. Absperrhähne vor und nach der Anlage
öffnen. Rohrleitung über den nächstgelegenen Was-
serhahn nach der Anlage entlüften und das erste ab-
laufende Wasser ableiten. Filter auf Dichtheit prüfen.
Der Druckminderer ist werkseitig auf 4 bar Hinterdruck
eingestellt. Zum Ändern des Hinterdrucks die Feststell-
schraube (6) lösen und den Drehknopf (7) verdrehen.
Der Hinterdruck lässt sich durch Drehen am Einstell-
knopf verändern (Regelbereich 2 - 6 bar).
Drehen im Uhrzeigersinn = höherer Hinterdruck.
Drehen gegen den Uhrzeigersinn = geringerer Hinter-
druck.
Die Anzeige für den Hinterdruckeinstellwert (8) ist ein
Richtwert. Während der Einstellung muss ein Auslauf-
ventil nach dem Druckminderer mehrfach kurz geöff-
net und wieder geschlossen werden. Bei Wasserent-
nahme sinkt der Hitnerdruck vorübergehend ab. Der
Hinterdruck darf nicht mehr als 80 % des Ansprech-
druckes des Warmwasser-Sicherheitsventiles betragen
(DIN 1988-200).

7. Bedienung

Filter in regelmässigen Abständen, alle 2 Monate
inspizieren (gem. DIN 1988-200) und ausspülen.
Wenn infolge zunehmender Verschmutzung des
Filtergewebes der Wasserdruck spürbar nachlässt,
spätestens jedoch alle 6 Monate (gem. DIN 1988-
200) muss das Filterelement gewechselt werden.
Absperrventile vor und nach dem Filter schliessen
und Auffanggefäss unter den Filter stellen. Aus-
spülventil zur Druckentlastung öffnen und Wasser
> 20 mm
ablaufen lassen. Filterunterteil abschrauben. Werk-
zeug verwenden Schlüsselweite 21 (H/R Filter)
bzw. per Hand abschrauben. Filterunterteil reini-
gen.
Filterelement wechseln:
Wasser ist ein Lebensmittel. Beim Filterwechsel
hygienische Sorgfalt wahren! Keine Lösungs- oder
Waschmittel sowie keine sauren Reiniger benutzen!
Filterelement herausnehmen, gegen ein neues Fil-
terelement tauschen. Filterelement in das Kopfteil
stecken und wieder mit dem Filterunterteil ver-
schrauben.
Ausspülventil (5) schließen. Absperrhähne vor und
nach der Anlage öffnen, die Rohrleitung über den
nächstgelegenen Wasserhahn nach der Anlage
entlüften und das erste ablaufende Wasser ablei-
ten. Filter auf Dichtheit prüfen (Sichtprüfung).
8. Gewährleistung
Im
zeit
des Gerätetyps (siehe technische Daten bzw.
Typenschild des Gerätes) an Ihren Vertragspartner,
die Installationsfirma.
Störfall während der
wenden Sie sich bitte
DE
Gewährleistungs-
unter Nennung
5
