Uwaga: Miejsce montażu nie może być narażone na
działanie mrozu i szkodliwych czynników (np. opary roz-
puszczalników, olej opałowy, ługi, wszelkiego rodzaju
chemikalia, promieniowanie UV). Filtry należy montować
zgodnie z ich średnicą nominalną w rurociągach o tej
samej średnicy. Montaż jest możliwy w rurociągach
biegnących poziomo i pionowo. Uwaga: Elementy z
tworzywa sztucznego chronić przed działaniem olejów i
smarów! Unikać ekstremalnych uderzeń hydraulicznych
(gwałtownych zamknięć spowodowanych zadziałaniem
zaworu elektromagnetycznego itp.).
5. Montaż

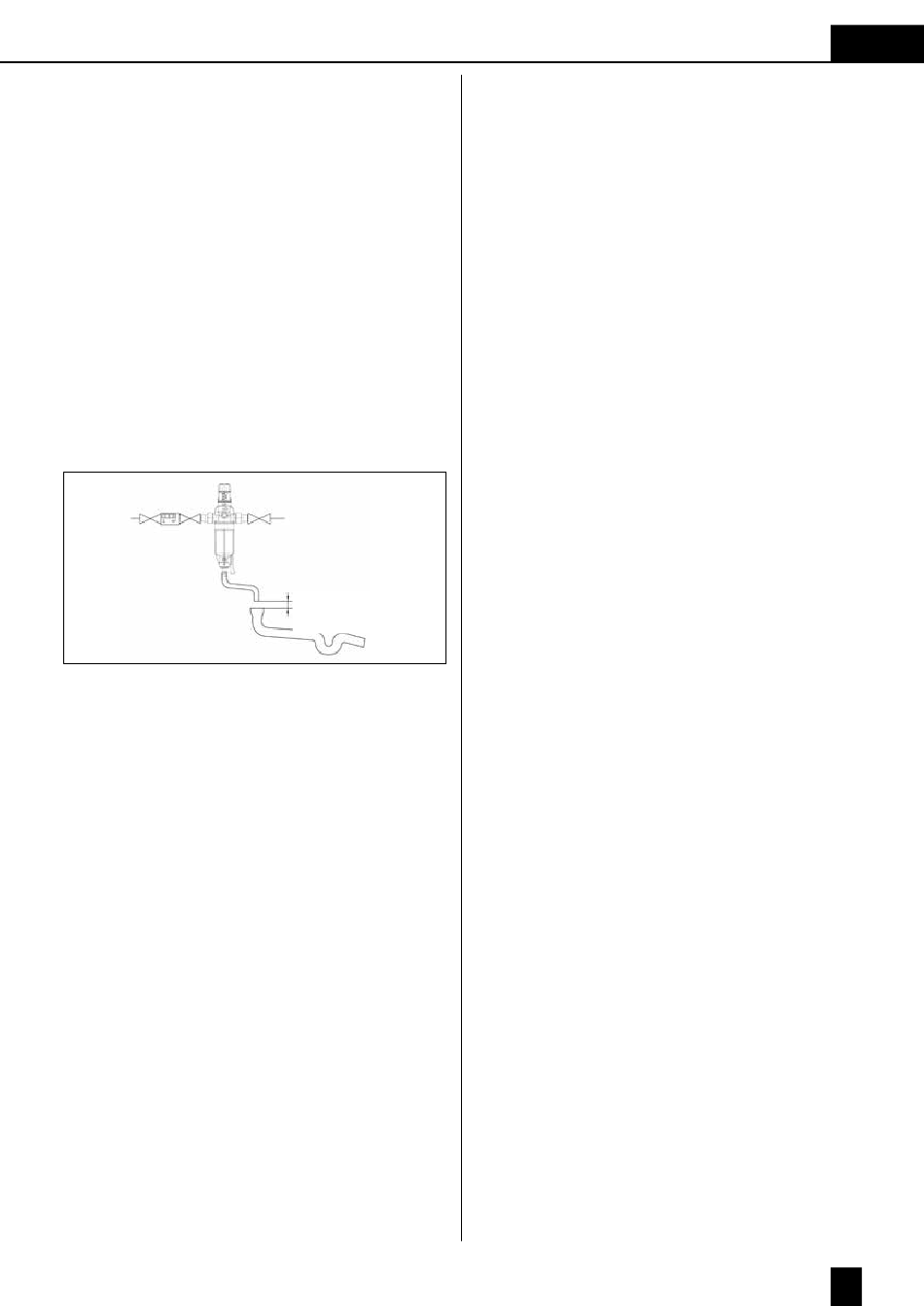

Patrz schemat montażu. Zamontować zawory odcinające
przed i za filtrem w wodociągu wody pitnej (zgodnie ze
strzałką kierunku przepływu umieszczoną na głowicy filtra).
Przy pomocy węża zestawić połączenie przyłącza wody
popłucznej z odpływem kanalizacyjnym lub przygotować
zbiornik (ok. 10 litrów).
Wskazówka: Wąż wody popłucznej musi być zamoco-
wany w odległości przynajmniej 20 mm od możliwie
najwyższego poziomu ścieków (wolny odpływ). Zgodnie
z normą DIN EN 1988-200.

6. Uruchomienie

Sprawdzić, czy filtr został właściwie zainstalowany.
Przed otwarciem zaworów odcinających sprawdzić po-
prawne osadzenie dolnej części filtra i zaworu płukania.
Zamknąć zawór do płukania. Używanie przy tym
narzędzi jest zabronione. Maksymalny moment obrotowy
8 - 10 Nm przy zagłębieniu części plastikowych
w części mosiężnych. Otworzyć kurki odcinające
przed i za urządzeniem. Odpowietrzyć rurociąg kur-
kiem położonym najbliżej za urządzeniem i spuścić
pierwszą wypływającą wodę. Sprawdzić szczelność
filtra. Reduktor ciśnienia jest ustawiony fabrycznie na
ciśnienie wyjściowe wynoszące 4 bary. Aby zmienić
wartość ciśnienia wyjściowego należy poluzować śrubę
nastawczą (6) i przekręcić pokrętło (7). Zmiana ciśnienia
wyjściowego następuje poprzez przekręcanie pokrętła
nastawczego (zakres regulacji 2 - 6 barów).
> 20 mm
Obracanie zgodnie z ruchem wskazówek zegara =
wyższe ciśnienie wyjściowe.
Obracanie przeciwnie do ruchu wskazówek zegara =
niższe ciśnienie wyjściowe.
Wskazanie wartości nastawczej ciśnienia wyjściowego
(8) jest wartością wyjściową. Podczas regulacji należy
wielokrotnie na krótko otworzyć i ponownie zamknąć
zawór wylotowy znajdujący się za reduktorem ciśnienia.
Przy poborze wody ciśnienie wyjściowe przejściowo
spada. Ciśnienie wyjściowe nie może przekroczyć 80
% ciśnienia zadziałania zaworu bezpieczeństwa wody
ciepłej (DIN EN 1988-200).

7. Eksploatacja

Regularnie co 2 miesiące należy dokonać przeglądu i
płukania filtra (wg DIN EN 1988-200). Jeżeli w wyni-
ku wzrastającego zanieczyszczenia siatki filtracyjnej
ciśnienie wody wyraźnie spada, należy wymienić ele-
ment filtracyjny (minimalnie raz na pół roku). Zamknąć
zawory odcinające przed i za filtrem i podstawić pod
filtr zbiornik. W celu redukcji ciśnienia odkręcić za-
wór płukania i spuścić wodę. Odkręcić dolną część
filtra. Zastosować narzędzia — rozwartość klucza
21 (filtr H/R) — lub odkręcić ręcznie. Oczyścić dolną
część filtra. Wymienić element filtracyjny: Woda jest
artykułem spożywczym. Przy wymianie filtra należy
zachować zasady higieny! Nie stosować rozpusz-
czalników ani środków czyszczących, ani żadnych
środków zawierających kwasy! Wyjąć element filtra-
cyjny lub wymienić na nowy. Włożyć element filtra-
cyjny do głowicy i ponownie przykręcić dolną część
filtra. Zamknąć zawór płukania (5). Otworzyć zawory
odcinające przed i za urządzeniem, odpowietrzyć
rurociąg kurkiem położonym najbliżej za urządzeniem
i spuścić pierwszą wypływającą wodę. Sprawdzić
szczelność filtra (kontrola wzrokowa).

8. Gwarancja

W przypadku awarii w okresie obowiązywania gwaran-
cji należy zgłosić się do autoryzowanego partnera lub
firmy instalacyjnej, podając typ urządzenia (patrz dane
techniczne lub tabliczka znamionowa urządzenia). Ogól-
ne warunki gwarancji dostępne są na stronie internetowej
www.bwt.pl.
9. Obowiązki użytkownika
Filtr jest produktem długotrwałym i prostym w serwisowaniu.
Jednak każde urządzenie techniczne dla zachowania
prawidłowego funkcjonowania
przeglądów.
PL
wymaga okresowych
