Pozor: Plastové díly musí být bez oleje a tuku.
Zabraňte extrémním tlakovým rázům (rázy při
uzavírání v sérii zapojeného magnetického ventilu
apod.).
5. Montáž

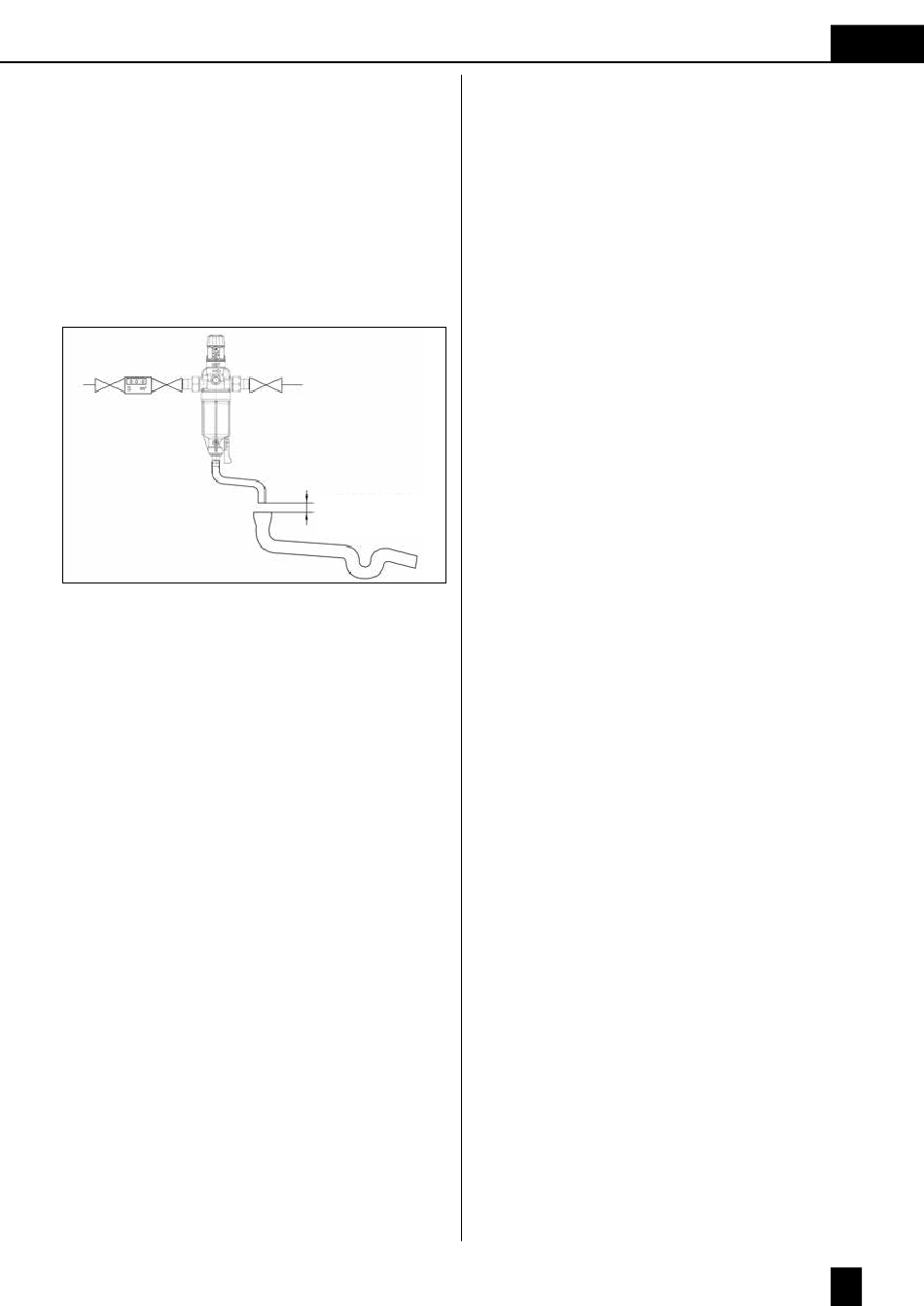

Viz schéma montáže. Uzavírací ventily namontujte
před a za filtr do potrubí pitné vody (respektujte
šipku na hlavici ukazující směr proudění).
Přípojku oplachovací vody s hadicí zaveďte ke
kanálu, popř. připravte záchytnou nádobu (asi 10
litrů). Dodržujte: Hadice oplachovací vody musí
být upevněna minimálně 20 mm nad maximálně
možnou hladinu odpadní vody (volný odtok). Dle
DIN EN 1988-200.
6. Uvedení do provozu
Zkontrolujte řádnou instalaci filtru. Uzavírací ven-
tily nesmí být ještě otevřené. Zkontrolujte správné
upevnění spodní části filtru a vypouštěcího ventilu.
Uzavřete vypouštěcí ventil. Přitom nesmíte používat
nástroje. Maximální točivý moment 8 - 10 Nm při
vybrání plastových dílů v mosazných dílů. Otevřete
uzavírací kohouty před a za zařízením.
Potrubí prostřednictvím nejblíže položeného vodního
kohoutu za zařízením odvzdušněte a odveďte první
odtékající vodu. Zkontrolujte utěsnění filtru. Redukční
ventil je z výroby nastaven na výstupní tlak 4 bary.
Ke změně výstupního tlaku uvolněte zajišťovací
šroub (6) a otočte otočný knoflík (7). Výstupní tlak
lze změnit otočením regulačního knoflíku (regulační
rozsah 2 - 6 barů).
Otáčení ve směru hodinových ručiček =
vyšší výstupní tlak.
Otáčení proti směru hodinových ručiček =
nižší výstupní tlak.
Indikace pro nastavenou hodnotu výstupního tlaku
(8) představuje směrnou hodnotu. Během nastavo-
vání musí být výstupní ventil za redukčním ventilem
několikrát krátce otevřen a zase zavřen. Při odběru
vody přechodně klesne výstupní tlak. Výstupní
tlak nesmí činí více než 80 % otevíracího tlaku
bezpečnostního ventilu teplé vody (DIN 1988-200).

7. Obsluha

Filtr v pravidelných intervalech kontrolujte, vždy po
2 měsících (dle DIN 1988-200), a vypláchněte jej.
Pokud následkem zvýšeného znečištění filtrační tka-
niny citelně klesne tlak vody, musíte vyměnit filtrační
vložku, nejpozději po 6 měsících (podle DIN 1988-
200), popř. ji vyčistit. Uzavřete uzavírací ventily
před a za filtrem a pod filtr postavte záchytnou
nádobu. Ke snížení tlaku vyšroubujte vypouštěcí
ventil a vodu nechejte odtéci. Odšroubujte spodní
> 20 mm
část filtru. Použijte nástroj s otvorem 21 (filtr H/R),
popř. ji odšroubujte rukou. Vyčistěte spodní část
filtru.
Výměna filtrační vložky: Voda je potravina. Při
výměně filtru dodržujte hygienické předpisy!
Nepoužívejte rozpouštědla, prací prostředky či ky-
selé čističe! Vyjměte filtrační vložku, event. vyměňte
celou filtrační vložku. Filtrační vložku vložte do hla-
vice a zase ji sešroubujte se spodní částí filtru.
Uzavřete vypouštěcí ventil (5). Otevřete uza-
vírací kohouty před a za zařízením, potrubí
prostřednictvím nejbližšího vodního kohoutu za
zařízením odvzdušněte a odveďte první odtékající
vodu. Zkontrolujte utěsnění filtru (vizuální kontrola).
8. Záruka
V případě poruchy se během záruční doby obraťte
na vašeho smluvního partnera, instalační firmu,
uveďte typ přístroje (viz technické parametry, popř.
typový štítek přístroje).

9. Povinnosti provozovatele

Zakoupili jste trvanlivý a snadno udržovatelný výro-
bek. Ale i přesto každé technické zařízení vyžaduje
pravidelný servis k zachování perfektní funkce.
Předpokladem funkce a záruky je vizuální kontrola a
výměna filtrační vložky provozovatelem.
