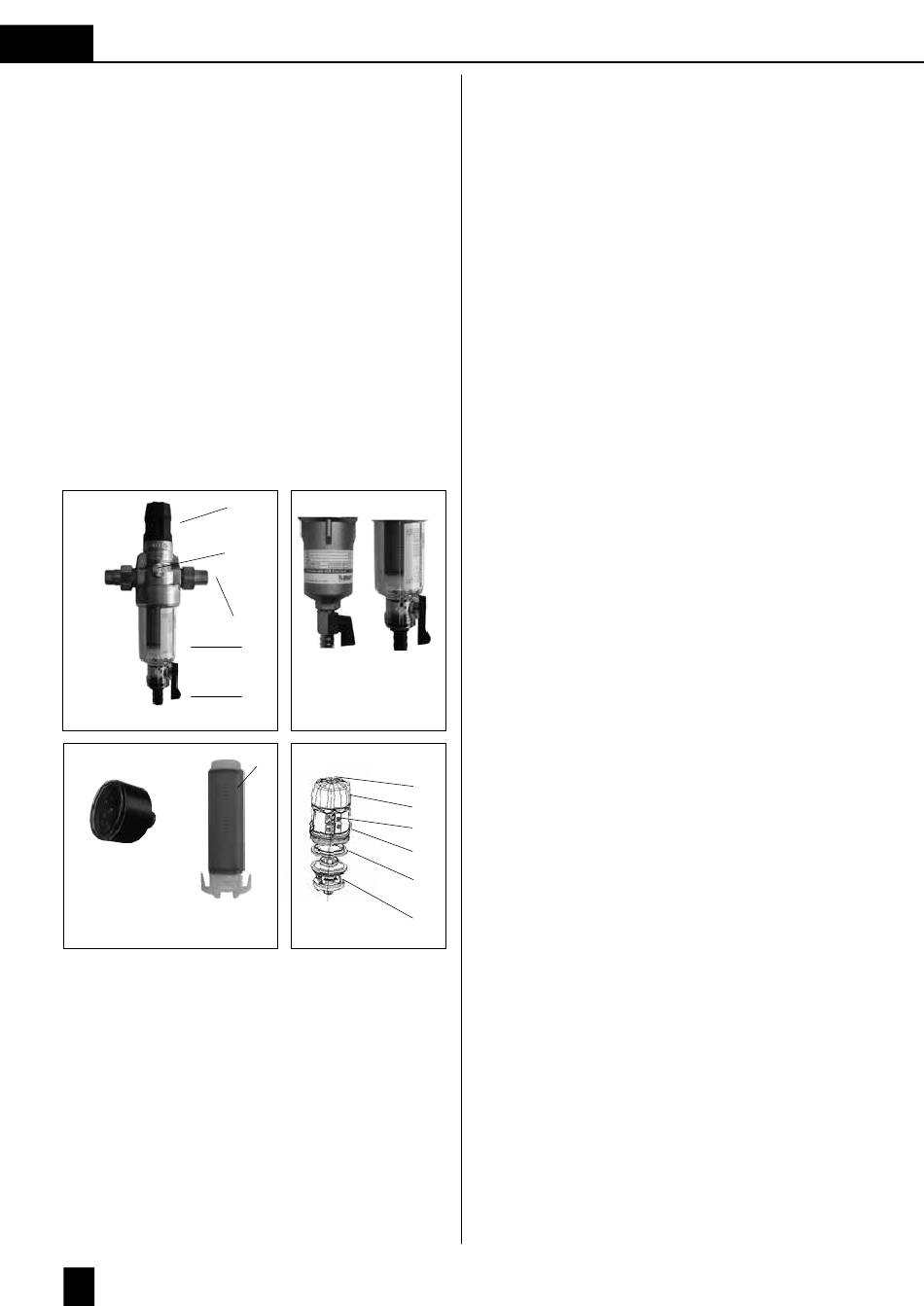

1. A csomag tartalma

A Protector mini HWS részei:
1. Sárgaréz fejrész nyomáscsökkentővel
2. Csatlakozó csavarkötések és tömítések, kivéve
száma 810599
3. Műanyag alsórész, kivéve száma 810560
(sárgaréz szűrőesésze)
4. Nemesacél szűrőelem
5. Öblítő szelep
A nyomáscsökkentő részei:
6. Rögzítő csavar
7. Forgatógomb
8. Ellennyomás beállított értékének kijelzője
9. Rugófedél
10. Csúszógyűrű
11. Nyomáscsökkentő betét
12. ¼" dugó csatlakoztatásához egy opcionális
nyomásmérő
HWS C/R szűő
Tartozék:
Nyomásmérő
(Art.-Nr. 333800)
Pót szűrőelem
(Art.-Nr. 072843)
2. Az alkalmazás célja
2.1 Szűrés
A Protector mini HWS az ivóvíz és használati víz
szűrésére való. Védi a vízvezetékeket és a rendszer
rácsatlakozó részeit az idegen részecskék, így a roz-
sdarészecskék, forgácsok, homok, kenderrost, stb. ál-
tal okozott működési zavaroktól és korróziós károktól.
Vegykezelt, keringtetett vízhez, technológiai vízhez és
átfolyó rendszerű hűtések hűtővízéhez a szűrő nem al-
kalmazható. A durva szennyező részeket tartalmazó
vizeknél elé kell kapcsolni egy durva szennyeződést
20
1
12
2
3
sárgaréz múanyag
5
szűrőesésze alsórész
H/R C/R
4
leválasztó egységet. Olajokhoz, zsírokhoz, oldósze-
rekhez, szappanokhoz és más kenőanyagokhoz a
szűrők nem alkalmazhatók. A szűrők a vízben oldódó
anyagok leválasztására sem alkalmazhatók.
2.2 Nyomáscsökkentő
A szűrő után kapcsolt, beépített nyomáscsökkentő
egy kívánatos ellennyomás nyomáscsökkentésére és
beszabályozására szolgál, többnyire a házi vízellátó
berendezésben. A beszabályozott ellennyomást ak-
kor is megközelítőleg állandó értéken tartja, ha az
előnyomás pld. 16 bar és a beállított ellennyomás,
pld. 3 bar között ingadozik. Az egyenletes és nem túl
nagy nyomás kíméli a szerelvényeket és készülékeket
az egész házi vízrendszerben, akár 50 % vizet segít
megtakarítani és minimálisra csökkenti a keletkező
zajt. 4 bar előnyomástól kezdve ajánlatos beépíteni
egy nyomáscsökkentőt.
3. Működés
3.1 Szűrés
A nyersvíz a nyersvíz bevezetésen át a szűrőbe áram-
lik, majd onnan kívülről befelé a szűrőelemen keresz-
tül a tisztavíz kivezetéshez. A szűrő finomságánál
nagyobb idegen anyagrészecskéket közben viss-
zatartja a szűrőszövet külső oldalán. A tiszta víz a
csővezeték rendszerbe kerül. Ha a szűrőszövet egyre
nagyobb elszennyeződése miatt érezhetően csökken
a víznyomás, LEGKÉSŐBB 6 HÓNAP UTÁN AZON-
BAN ki kell cserélni a szűrőelemet!
6
3.2 Nyomáscsökkentő
7
A nyomáscsökkentő a tehermentesített együléses
8
szelep elvén működik. A vezérlés az ellennyomásból
9
kiindulva egy nagyra méretezett membránnal és oly-
10
an nyomórugóval történik, melynek feszességét - és
ezzel az ellennyomást - a (7) forgatógombbal lehet
11
változtatni. A (8) kijelző az ellennyomás mindenkori
beállított értékét mutatja.
4. A beépítés előfeltételei
Figyelem: a berendezés felszerelését az általános ví-
zellátási feltételekről szóló rend. (AVB) 12.2 § szerinti
beépítési és kezelési útmutatásnak megfelelően a víz-
szolgáltatónak vagy egy vízszolgáltató szerelői jegy-
zékébe bejegyzett szerelő vállalatnak kell elvégeznie.
Vegye figyelembe a helyi szerelési előírásokat, álta-
lános irányelveket és a műszaki adatokat.
A hidegvíz vezetékekben a szűrőket a védeni kívánt
létesítmények elé kell beépíteni.
