Élément
Nom
3
Bouton d'identification
4
Disques durs
Vue du panneau arrière du Système de stockage
SC5020 Series
Le panneau arrière du système de stockage contient les voyants du contrôleur de stockage et les voyants du bloc d'alimentation.

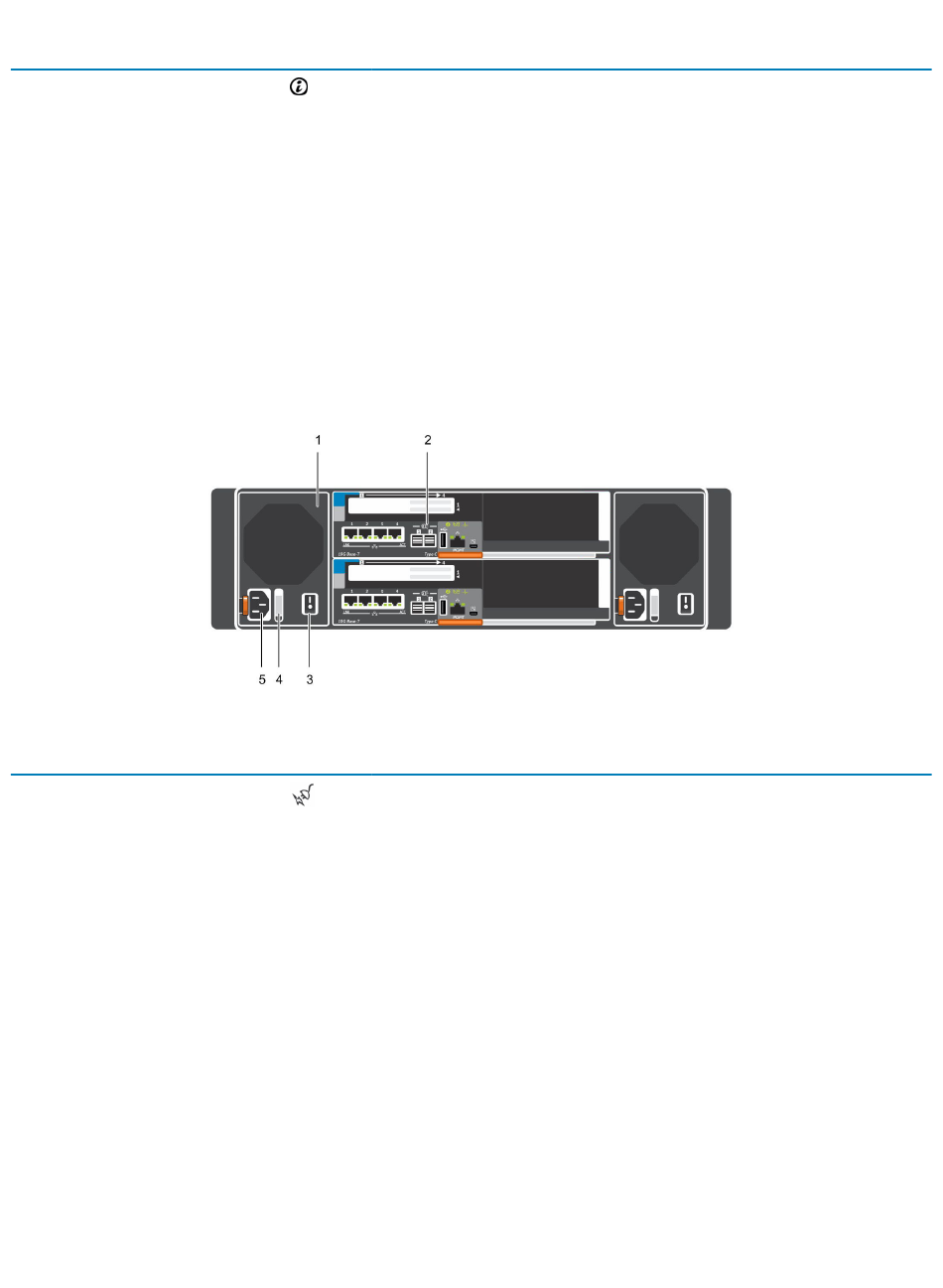

Figure 2. Vue du panneau arrière du Système de stockage SC5020 Series
Élément
Nom
1
Module bloc
d'alimentation/ventilateur
de refroidissement (2)
2
Contrôleur de stockage
(2)
Icône
Description
Bleu clignotant en continu : un utilisateur a envoyé une commande au système de
stockage pour faire clignoter le voyant LED. Ainsi, les utilisateurs peuvent identifier
le système de stockage dans le rack.
•
Le voyant d'identification clignote sur le panneau de commande du châssis,
pour permettre aux utilisateurs de trouver le système de stockage lorsqu'ils
regardent à l'avant du rack.
•
Les voyants d'identification sur les contrôleurs de stockage clignotent
également, ce qui permet aux utilisateurs de trouver le système de stockage
lorsqu'ils regardent à l'arrière du rack.
—
Peut avoir jusqu'à 30 disques durs SAS internes de 2,5 pouces
Icône
Description
Contient des blocs d'alimentation et des ventilateurs de refroidissement pour le
système de stockage, avec entrée CA vers le bloc d'alimentation de 200 à 240 V.
Dans Storage Manager, le module d'alimentation/ventilateur de refroidissement sur
le côté gauche du panneau arrière est le bloc d'alimentation 1 et le module
d'alimentation/ventilateur de refroidissement sur le côté droit du panneau arrière
est le bloc d'alimentation 2.
—
Chaque contrôleur de stockage contient :
•
Carte équipée de quatre ports SFP+ ou RJ45 10GBASE-T
•
Un logement d'extension pour une carte d'E/S frontale :
– Fibre Channel
– iSCSI
– SAS
•
Ports d'extension SAS : deux ports SAS 12 Gbits/s pour une connectivité
arrière aux boîtiers d'extension
•
Port USB : un port USB 2.0
•
Port MGMT : port Ethernet intégré pour la gestion de système
•
Port série : port série Micro-USB utilisé pour la configuration initiale alternative
et les fonctions de prise en charge
Matériel du Système de stockage SC5020 Series
7
