7.1.2
Montage / démontage
Possibilités de montage
Les disjoncteurs sont fixés comme suit :
● encliquetage sur un rail DIN symétrique de 35 mm conforme à DIN EN 60715
● vissage sur une plaque de montage
Montage / démontage (taille S00 et S0)
①
②

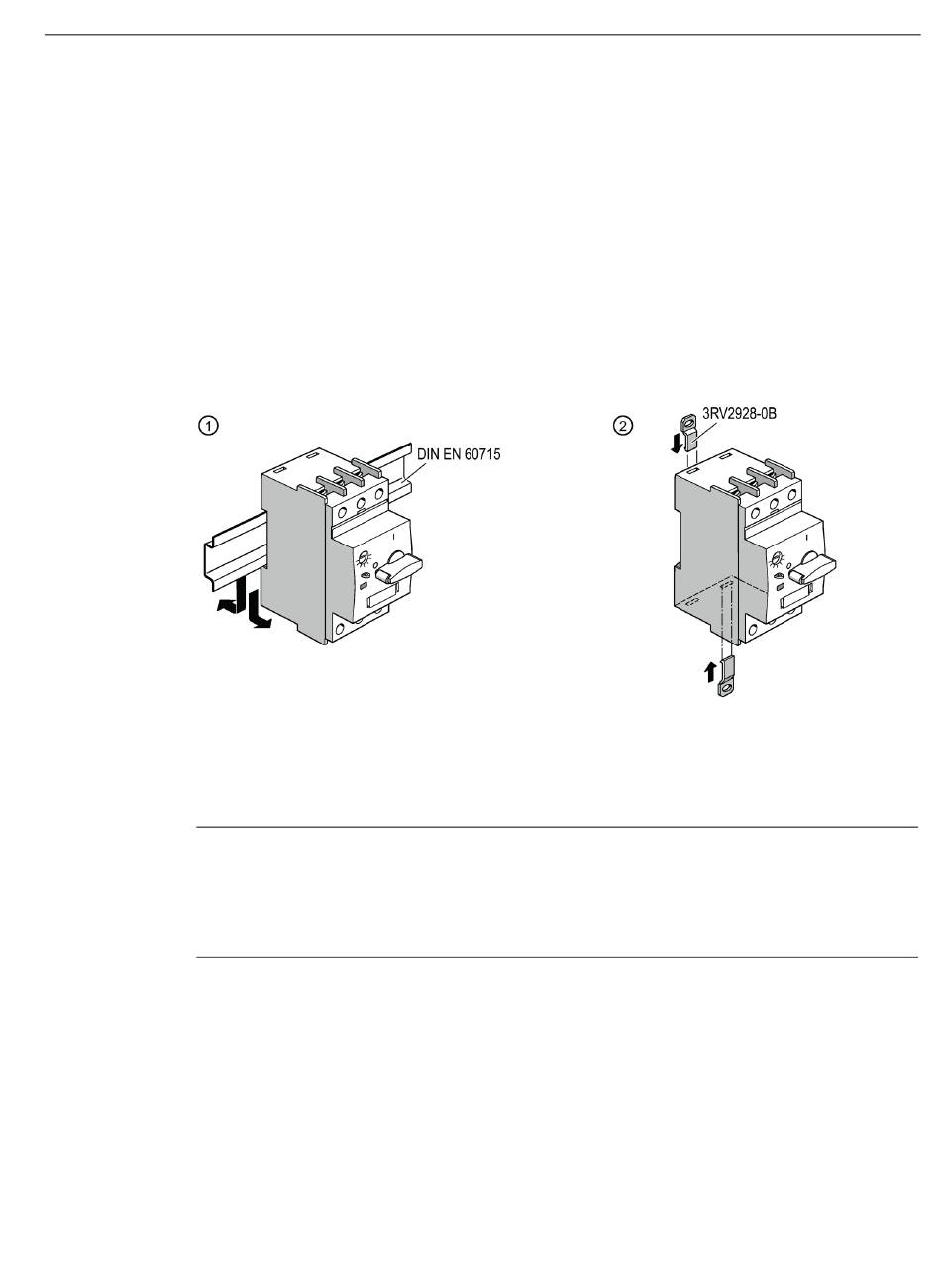

Figure 7-2
Remarque
Pattes de fixation (taille S00 et S0)
On peut fixer les disjoncteurs sur une surface plane avec 2 vis. Pour les disjoncteurs de taille
S00 et S0, on a besoin pour cela de 2 pattes de fixation (3RV2928-0B) (paquet de
10 pièces).
Innovations SIRIUS - Disjoncteurs SIRIUS 3RV2
Manuel, 09/2014, A5E03656507330A/RS-AA/002
Montage sur rail DIN symétrique
Montage sur plaque de montage
Montage / démontage des disjoncteurs (taille S00 et S0)
Montage
7.1 Montage standard
55
