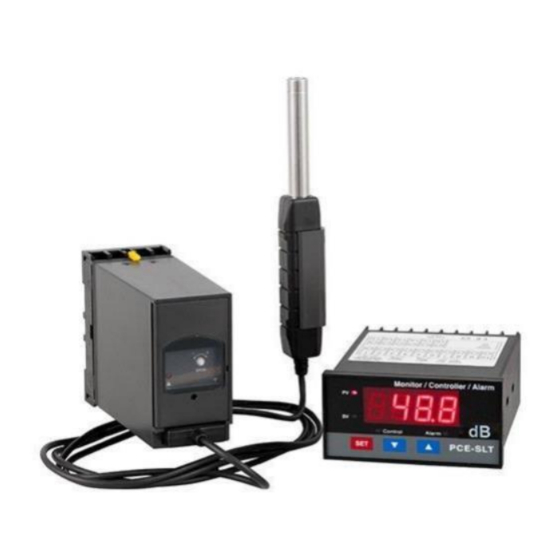

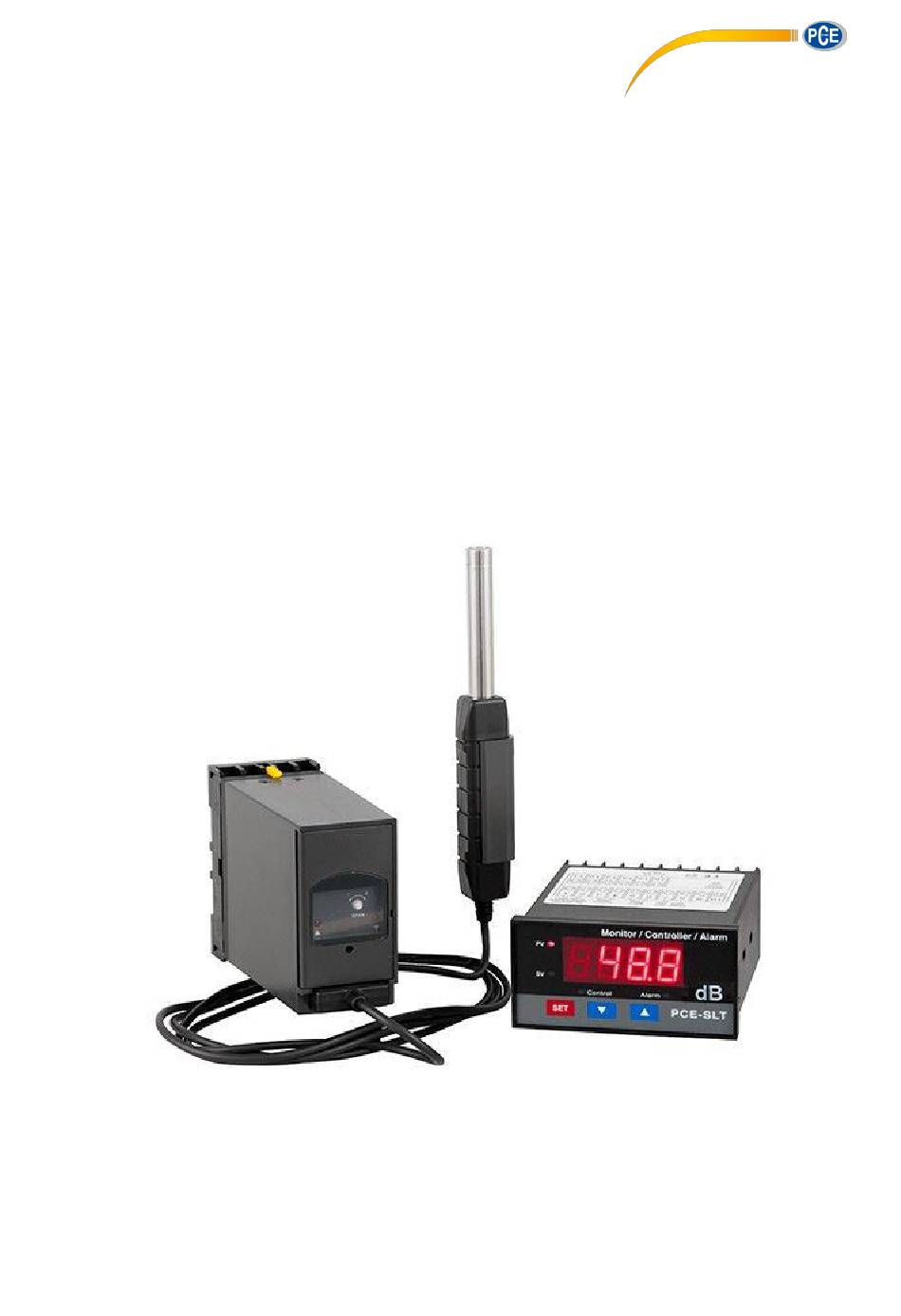

- Page 1 PCE Instruments France EURL 23, rue de Strasbourg 67250 Soultz-Sous-Forêts France Tel: +33 972 35 37 17 Fax: +33 972 35 37 18 info@pce-france.fr www.pce-instruments.com/french Notice d´emploi Sonomètre SLT / SLT-TRM Version 1.0 Date de création 16.08.2017 Dernière modification 28.09.2021...
-
Page 2: Table Des Matières
NOTICE D´EMPLOI Sommaire Introduction ....................... 3 Informations de sécurité .................. 3 Spécifications....................4 Dimensions ....................... 5 Description de l´émetteur ................. 6 Description de l´écran ..................7 Mise en route initiale ..................8 Connexion de l´émetteur ....................... 8 Connexion de l´écran ........................8 Régler les plages de mesure ................ -
Page 3: Introduction
Les instructions d´utilisations suivantes expliquent la préparation, la mise en route, le fonctionnement, le paramétrage et la résolution de problèmes du sonomètre SLT. Veuillez lire attentivement ces instructions afin de pouvoir utiliser les fonctions du sonomètre SLT rapidement et efficacement. -
Page 4: Spécifications
NOTICE D´EMPLOI Spécifications Capteur de son Plage de mesure 30 ... 130 dB dans trois plages Résolution 0,1 db Précision des mesures ±1,5 dB Évaluation Alimentation Via l´émetteur Longueur du câble 1,5 m Montage mural Vis (inclus dans l´envoi) Conditions ambiantes 0 ... -
Page 5: Dimensions
NOTICE D´EMPLOI Dimensions... -
Page 6: Description De L´émetteur
NOTICE D´EMPLOI Description de l´émetteur 5 et 6 Tension d´alimentation Potentiomètre d´étalonnage 7 et 8 Sortie de courant Voyant d´alimentation 1 à 4 Non utilisés Connexion du capteur (femelle) Connexion à la plaque de montage Orifices pour le montage mural Connexion du capteur (mâle) Capteur Cache de l´émetteur... -
Page 7: Description De L´écran
NOTICE D´EMPLOI Description de l´écran Écran Visualisation de la valeur mesurée (indicateur) Écran de réglage des valeurs (indicateur) Touche SET Touche bas Touche haut Écran de contrôle Visualisation de l´alarme Bloc de jonction 3.10 Support de montage 3.11 Interface RS232 T1 - T2 Alimentation T3 - T4... -
Page 8: Mise En Route Initiale
Ensuite, connectez l´émetteur à la borne de connexion. Enfin, connectez le capteur à l´émetteur. Remarque: Pour la version de 24 V de l´émetteur (SLT-TRM24V), veillez à ce que la prise de terre de l´alimentation soit isolée galvaniquement de la prise de terre du signal. -
Page 9: Menu Étendu
NOTICE D´EMPLOI 11 Menu étendu Pour entrer dans le menu étendu, appuyez sur la touche "SET" pendant deux secondes. Ce menu est échelonné de la façon suivante: dPSt Déplacement du point décimal Paramètre 4 mA Paramètre A20 mA Fonction FiLt Filter CtHY Hystérésis de la fonction de contrôle... -
Page 10: Déplacement
NOTICE D´EMPLOI 11.7 Déplacement Pour modifier la configuration de l´offset, appuyez d´abord pendant deux secondes sur la touche "SET". “dPSt” apparaît sur l´écran. Appuyez six fois sur la touche "SET". L´écran affiche alors "oFSt". Maintenant, appuyez sur les touches de flèche pour entrer dans ce mode de configuration et changer la configuration de l´offset. -
Page 11: Rs232
NOTICE D´EMPLOI 12 RS232 Le SLT dispose d´une interface RS232 qui peut être connectée via une prise de 3,5 mm. Le connecteur de la prise doit être monté de la façon suivante: 12.1 Configuration de RS232 Pour recevoir correctement les données, configurez la connexion COM dans votre PC de la façon suivante:... -
Page 12: Protocole Rs232
NOTICE D´EMPLOI 12.2 Protocole RS232 L´écran transmet un protocole de 16 chiffres. Cela se fait de manière échelonnée de la façon suivante: Mot initial Valeur trop élevée = 1 Valeur trop faible = 2 D12 et D11 Unité, voir 11.9 Polarité... -
Page 13: Coordonnées De Contact
NOTICE D´EMPLOI 14 Coordonnées de contact Pour toute information concernant notre catalogue de produits ou nos produits de mesure, n´hésitez pas à contacter PCE Instruments. Pour toute question concernant nos produits, veuillez contacter PCE Instruments. Par courrier: PCE Instruments France EURL 23, Rue de Strasbourg 67250 Soultz-Sous-Forêts...
