Manuels Connexes pour aldes OPTONE Grille
Sommaire des Matières pour aldes OPTONE Grille

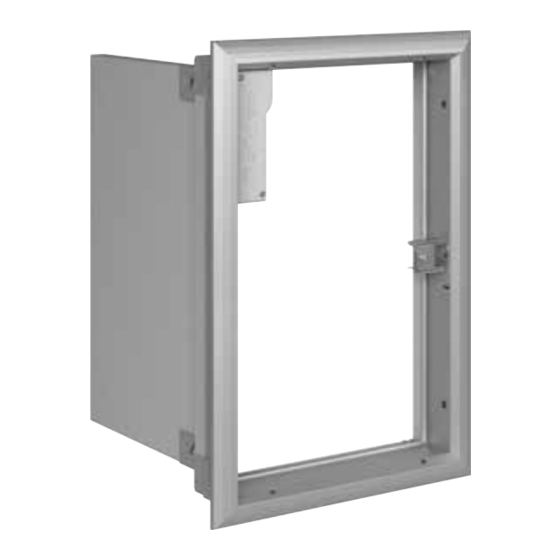

- Page 1 Volet à portillon de désenfumage OPTONE Notice d’installation 1812 NF 537 DISPOSITIFS ACTIONNÉS DE SÉCURITÉ Optone 1 vantail Optone 2 vantaux www.aldes.com...
-
Page 2: Afnor Certification
NORMES OBTENUES NF 537 - Dispositifs Actionnés de Sécurité - D.A.S. AFNOR Certification 11 rue Francis de Pressensé 93571 La Plaine Saint-Denis Cedex Tél. : 01 41 62 80 00 - Télécopie : 01 49 17 90 00 Sites internet : http://www.afnor.org NF 537 http://www.marque-nf.com DISPOSITIFS ACTIONNÉS... -
Page 3: Désignation Normative Du Produit
DÉSIGNATION NORMATIVE DU PRODUIT Volet de désenfumage non modulaire télécommandé pour conduit collectif ou collecteur : OPTONE « +Grille » - 1V = volet 1 vantail EI 90 S OPTONE « +Grille » - 2V = volet 2 vantaux EI 90 S (Pour H > 1000 mm = EI 60 S) OPTONE «... -
Page 4: Caractéristiques Détaillées
DIMENSIONS ET SURFACE LIBRE OPTONE “+Grille” 2V code 11044411 OPTONE “Classic” 2V code 11044421 / OPTONE “Classic” 2H/2V code 11044431 (Hmaxi=1000) L = Largeur réservation contre-cadre fixé sans scellement Passage libre (dm²) 1000 10,1 11,3 12,5 13,7 16,2 17,4 18,6 19,8 12,5 13,9... -
Page 5: Fonctionnement
FONCTIONNEMENT OUVERTURE / FERMETURE DU VOLET Schéma n°1 étage Sens Position du feu d’attente = fermé Sens de circulation de l’air étage Position de sécurité = ouvert Ouverture du volet : • Télécommandée : lors d’un ordre électrique, le déclencheur se déverrouille et libère l’ouverture du volet ;... -
Page 6: Eléments Du Volet À Portillon De Désenfumage Optone
ELÉMENTS DU VOLET À PORTILLON DE DÉSENFUMAGE OPTONE Schéma n°2 Boîtier électrique Vantail / Enjoliveur Commande manuelle du déclencheur Moteur Locktone Antiretour Volet bas Volet Contre-cadre Noyau d'ailettes... -
Page 7: Montage Du Contre-Cadre
INSTALLATION MONTAGE DU CONTRE-CADRE • Ce volet est à manipuler avec précaution. • L’installation du contre-cadre dans le conduit de désenfumage doit respecter les conditions de l’essai de résistance au feu décrites dans les rapports de classement accompagnant les certificats CE. •... -
Page 8: Montage Du Volet Dans Son Contre-Cadre
MONTAGE DU VOLET DANS SON CONTRE-CADRE Pièces fournies Schéma n°4 x4 Ø 6,3 mm (Optone "Classic") x4 Ø 4,8 mm (Optone "+Grille") x1 ou x2 (Si option "Clip de verrouillage noyau") Montage des amortisseurs : Avant collage nettoyer la surface d’appui du(es) tampon(s) amortisseur. Schéma n°5 DÉPOSE DU NOYAU D’AILETTES POUR «... -
Page 9: Mise En Place Du Volet Dans Son Contre-Cadre
MISE EN PLACE DU VOLET DANS SON CONTRE-CADRE Schéma n°7 1) Ouvrir le boîtier électrique et passer les câbles électriques à travers la mousse du boitier électrique. 2) Positionner le haut du volet dans le contre-cadre en tirant le fil. 3) Pousser le volet pour le plaquer dans le contre-cadre. -
Page 10: Mise En Route
MISE EN ROUTE : Raccordements électriques RACCORDEMENT BOÎTIER ÉLECTRIQUE • Dévisser le capot du boîtier électrique. • Introduire le câble dans le boîtier en perforant la mousse. • Mettre en place le collier de serrage au travers des trous du boîtier 1. •... - Page 11 FINALISATION 1) Refermer le boîtier électrique. Schéma n°12 Optone "+Grille" 2) Remettre le noyau d'ailettes pour "Optone+Grille" (pas les clips si option). Schéma n°13 Option "Clip de verrouillage noyau"...
-
Page 12: Recommandations
ESSAIS DE MAINTENANCE La norme NF-S-61933 impose des contrôles périodiques de fonctionnement sur les volets de désenfumage. ALDES 20, boulevard Joliot Curie 69694 Vénissieux Cedex FRANCE Tél : +33 (0)4 78 77 15 15 Fax : +33 (0)4 78 76 15 97 www.aldes.fr...
