COMPACT N&D
Fare attenzione a non invertire le polarità quando si collega l'alimentazione sull'impianto. Infatti, in
tal caso il quadro comandi non si accende, l'impianto non funziona e i moduli dei compressori si
danneggerebbero in modo irreparabile.
Ventilatore
centrifugo
Cablaggio comunicazione
Az Blu
N Nero
R Rosso
V Verde
B Bianco
A Giallo
Na Arancione
M Marrone
Controllo
elettronico
compressore
Compressore
AVVERTENZA IMPORTANTE!
Controllo
elettronico
Batteria /
Scatto originale
31

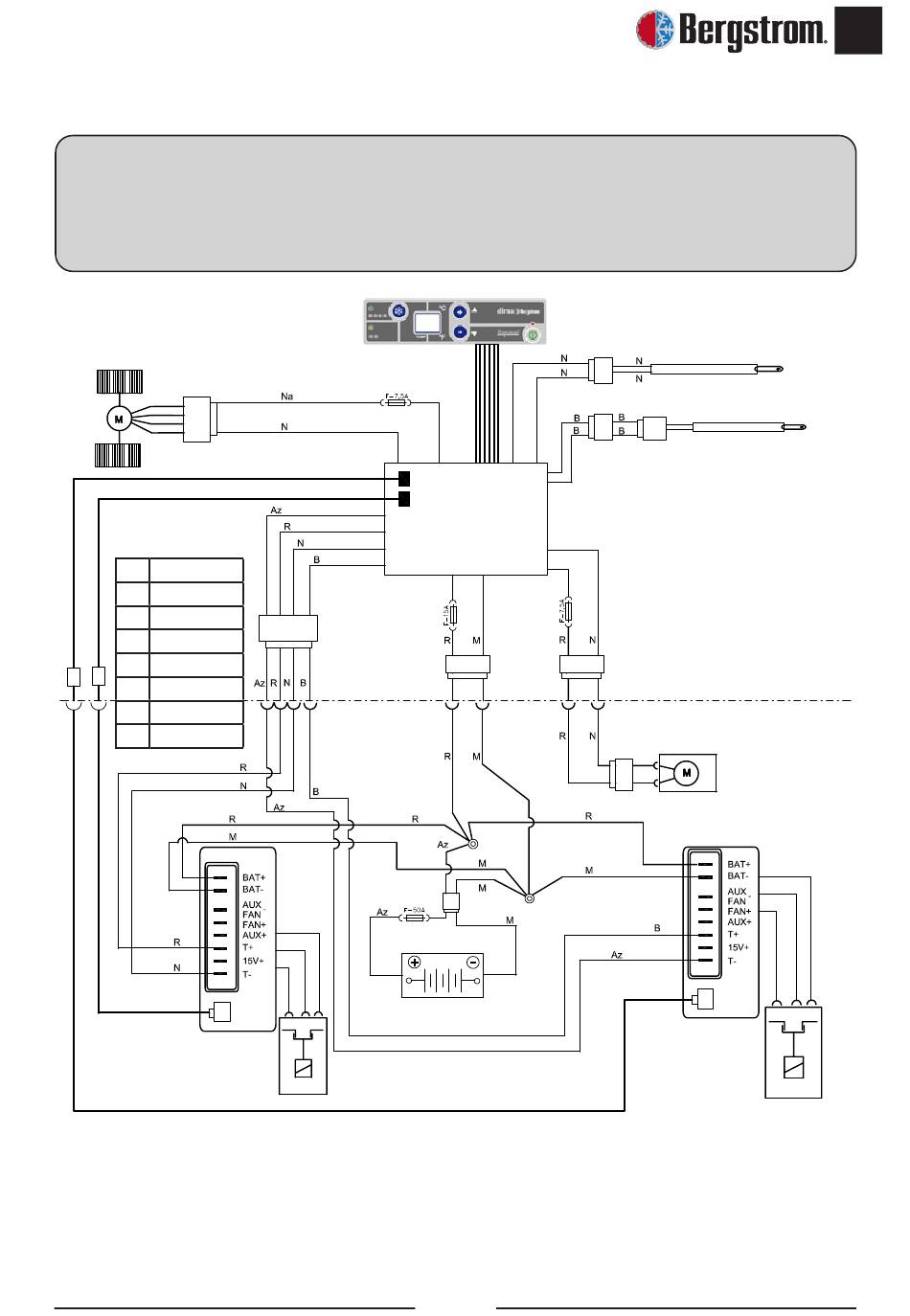

Cablaggio elettrico

Sensore
aria ritorno
Sensore
antigelo
Ventilatore
condensatore
Controllo
elettronico
compressore
Compressore
IT
