Manuels Connexes pour Shure AD1
Sommaire des Matières pour Shure AD1

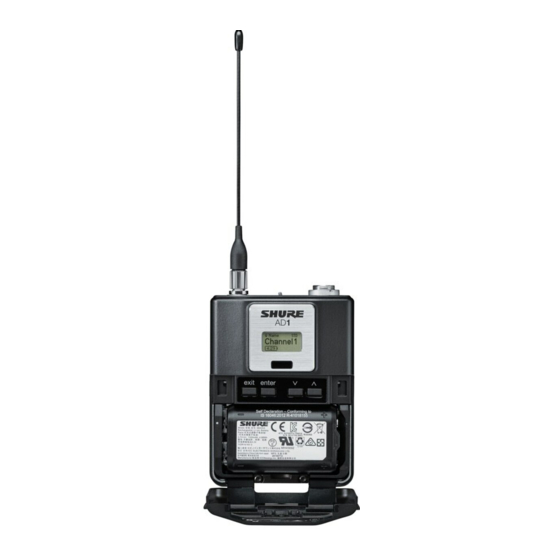

- Page 1 Émetteur ceinture User guide for the Shure AD1 Axient Digital bodypack transmitter. Version: 13.7 (2022-C)
-
Page 2: Table Des Matières
Table of Contents Mise à jour du firmware AD1 Émetteur ceinture Versions du firmware Mise à jour de l’émetteur AVERTISSEMENT Port de l’émetteur ceinture Émetteur ceinture numérique AD1 Axient Caractéristiques Coupure RF Accessoires fournis Démarrage sécurisé Accessoires en option Surcharge d’entrée Généralités sur l’émetteur AD1... -
Page 3: Avertissement
Emballer l’accu pour le transport. AVERTISSEMENT : Danger d’explosion si une pile incorrecte est utilisée. Fonctionne sur piles AA uniquement. Remarque : Utiliser exclusivement avec le bloc d’alimentation inclus ou un produit équivalent approuvé par Shure. Émetteur ceinture numérique AD1 Axient Les émetteurs ceinture de la série AD offrent un son et des performances HF d’une qualité... -
Page 4: Accessoires Fournis
• Plus de 8 heures d’utilisation continue avec 2 piles alcaline AA • L’accu Shure de série SB900 au lithiumion prolonge l’autonomie de l’accu et assure une mesure précise sans effetmé moire • Contacts de charge externes pour recharge connectée... -
Page 5: Généralités Sur L'émetteur Ad1
⑤ Compartiment de l’accu Nécessite deux piles AA ou un accu rechargeable Shure. ⑥ Adaptateur pour piles AA Permet de fixer les piles AA. Retirer lors de l’utilisation d’un accu rechargeable Shure. ⑦ Connecteur SMA Connecteur pour l’antenne HF. ⑧ Interrupteur d’alimentation Met l’unité... -
Page 6: Installation Des Antennes De L'émetteur Ceinture
Shure Incorporated Installation des antennes de l’émetteur ceinture Serrer les antennes à la main jusqu’à les fixer. Ne pas utiliser d’outils. Commandes de l’émetteur Utiliser les commandes pour naviguer dans les différents menus de paramètres et en modifier les valeurs. -
Page 7: Verrouillage De L'interface
Shure Incorporated Verrouillage de l’interface Verrouiller les commandes de l’interface de l’émetteur pour éviter toute modification accidentelle ou non autorisée des para mètres. L’icône de verrouillage apparaît sur la page d’accueil lorsqu’un verrouillage est activé. Dans le menu Utilities, naviguer vers Locks et sélectionner l’une des options de verrouillage suivantes : ◦... -
Page 8: Piles
Pour garantir une mesure exacte de l’autonomie de l’émetteur, définir le type de piles dans le menu de l’émetteur correspon dant au type de piles AA installées. Remarque : si un accu rechargeable Shure est mise en place, il n’est pas nécessaire de sélectionner un type d’accu et le type d’accu affiche Shure. Naviguer jusqu’à Utilitaires et sélectionner Alimentation. -
Page 9: Installation Des Piles Aa
âge. Vérification des informations relatives à l’accu Quand on utilise un accu rechargeable Shure, le nombre d’heures et de minutes restantes est affiché sur l’écran d’accueil du récepteur et de l’émetteur. -
Page 10: Conseils Importants Pour L'entretien Et Le Stockage Des Accus Rechargeables Shure
Toutes les accus doivent être stockées et fonctionner éloignées des sources de chaleur externes dans des conditions de tem pérature raisonnables pour des meilleures performances. Conseils importants pour l’entretien et le stockage des accus rechargeables Shure L’entretien et le stockage appropriés des accus Shure permettent d’obtenir des performances fiables et prolongent la durée de vie utile. •... -
Page 11: Paramètres De Menu
Shure Incorporated Durée de fonctionnement des piles ( heures et minutes) Témoin de pile 2 mW/10 2 mW/ 35 mW 30 mW 10 mW 4H00 à 2H00 à 3H00 à 2H15 à 1H45 1H30 1H45 2H00 < 1H45 < 1H30 <... -
Page 12: Arborescence De Menu
Shure Incorporated Arborescence de menu Description des paramètres de menu Menu Radio Fréq. Appuyer sur le bouton enter pour activer la modification d’un groupe (G:), d’un canal (C:) ou d’une fréquence (MHz). Utili ser les boutons fléchés pour modifier les valeurs. Pour modifier la fréquence, appuyer une fois sur le bouton enter pour modifier les 3 premiers chiffres ou deux fois pour modifier les 3 chiffres suivants. -
Page 13: Menu Utilities
Shure Incorporated Affectation de polarité sélectionnable pour le connecteur d’entrée audio : ◦ Pos: une pression positive sur le diaphragme produit une tension positive sur la broche 2 (par rapport à la broche 3 de la sortie XLR) et la pointe de la sortie TRS. -
Page 14: Synchro Ir
Shure Incorporated ◦ HW Version : version du matériel ◦ Serial Num : numéro de série Reset All Restaure les paramètres d’usine pour tous les paramètres de l’émetteur. Synchro IR Utiliser la synchronisation IR pour créer un canal audio entre l’émetteur et le récepteur. -
Page 15: Mise À Jour Du Firmware
La version du firmware des appareils Shure est numérotée selon le format suivant : MAJOR.MINOR.PATCH (p. ex., 1.2.14). Au minimum, tous les appareils du réseau (y compris les émetteurs) doivent avoir les mêmes numéros de version de firmware MAJEUR et MINEUR (p. -
Page 16: Coupure Rf
Shure Incorporated Coupure RF La coupure RF empêche la transmission du son en supprimant le signal RF tout en permettant à l’émetteur de rester sous ten sion. L’écran d’accueil affiche RF MUTED dans ce mode. Dans le menu Radio, naviguer vers Output. -
Page 17: Surcharge D'entrée
Shure Incorporated Options du menu de démarrage sécurisé : • RF : Mute ou On • Locks : None, Pwr, Menu, All Utiliser les boutons de navigation pour apporter des modifications. Conseil : pour quitter le menu de démarrage sécurisé, redémarrer l’appareil ou retirer momentanément les piles/l’accu. -
Page 18: Générateur De Fréquences
Shure Incorporated Générateur de fréquences L’émetteur comprend un générateur de fréquences interne qui produit un signal audio continu qui facilite le test du son ou le dépannage de la chaîne du signal audio. Le niveau de la fréquence peut être réglé entre -60 et 0 dB et la fréquence peut être réglée à... -
Page 19: Gain
Shure Incorporated Gain Régler le gain du système sur le devant du récepteur. S’assurer que le niveau de sortie à l’arrière du récepteur correspond au réglage d’entrée de micro/ligne de la console de mixage, de l’amplificateur ou du système de traitement numérique des si... -
Page 20: Compatibilité
Shure Incorporated Compatibilité • Exécuter un scan et une synchronisation pour s’assurer que l’émetteur et le récepteur sont réglés sur le même groupe et le même canal. • Consulter le label de bande de l’émetteur et s’assurer que le récepteur est réglé sur la même bande. -
Page 21: Contacter Le Service Client
Caractéristiques Plage d’offset du micro 12 à 21 dB (par étapes de 1 dB) Type de batterie Shure SB900B accus Liion rechargeable ou piles LR6 AA 1,5 V Durée de fonctionnement des piles à 10 mW Shure SB900B Jusqu’à 8 heures alcaline Jusqu’à... - Page 22 Mode haute densité 125 kHz varie suivant la région Type de modulation Numérique exclusive Axient de Shure Alimentation 2 mW, 10 mW, 35 mW Voir tableau de gamme de fréquences et de puissance de sortie, varie suivant la région Débit d’absorption Spécifique (DAS) <...
-
Page 23: Schémas De Connecteur D'entrée
Shure Incorporated Schémas de connecteur d’entrée TA4M LEMO Gamme de fréquences et puissance de sortie de l’émetteur Bandes Plage de fréquences ( MHz) Puissance de sortie HF ( mW)*** 470 à 510 2/10/35 479 à 565 2/10/20 G55† 470 à 636* 2/10/35 G56††... - Page 24 Shure Incorporated Bandes Plage de fréquences ( MHz) Puissance de sortie HF ( mW)*** 694 à 703, 748 à 758, 803 à 806 2/10/35 630.125 à 697.875 2/10/35 794 à 806 2/10 806 à 810 2/10 925 à 937.5 2/10 941 à...
-
Page 25: Renseignements Sur L'octroi De Licence
Shure demeure de la responsabilité de l’utilisateur, et dépend de la classification de l’utilisateur et de l’application prévue par lui ainsi que de la fréquence sélectionnée. Shure recommande vivement de se mettre en rapport avec les autorités compétentes des télécommunications pour l’obtention des autorisations nécessaires, et ce avant de choisir et de commander des fréquences. -
Page 26: Avertissement Australie Pour Le Sans Fil
CE. Avis de CE: Shure Incorporated déclare par la présente que ce produit avec le marquage CE est conforme aux exigences de l’Union européenne. Le texte complet de la déclaration de conformité UE est disponible à l’adresse internet suivante : https:// www.shure.com/en-EU/support/declarations-of-conformity. -
Page 27: Information To The User
Shure Incorporated （四）应当承受辐射射频能量的工业、科学及医疗（ISM）应用设备的干扰或其他合法的无线电台（站）干扰； （五）如对其他合法的无线电台（站）产生有害干扰时，应立即停止使用，并采取措施消除干扰后方可继续使用； （六）在航空器内和依据法律法规、国家有关规定、标准划设的射电天文台、气象雷达站、卫星地球站（含测控、测距、接收、 导航站）等军民用无线电台（站）、机场等的电磁环境保护区域内使用微功率设备，应当遵守电磁环境保护及相关行业主管部门 的规定。 Information to the user This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: This device may not cause harmful interference. This device must accept any interference received, including interference that may cause undesired operation.
