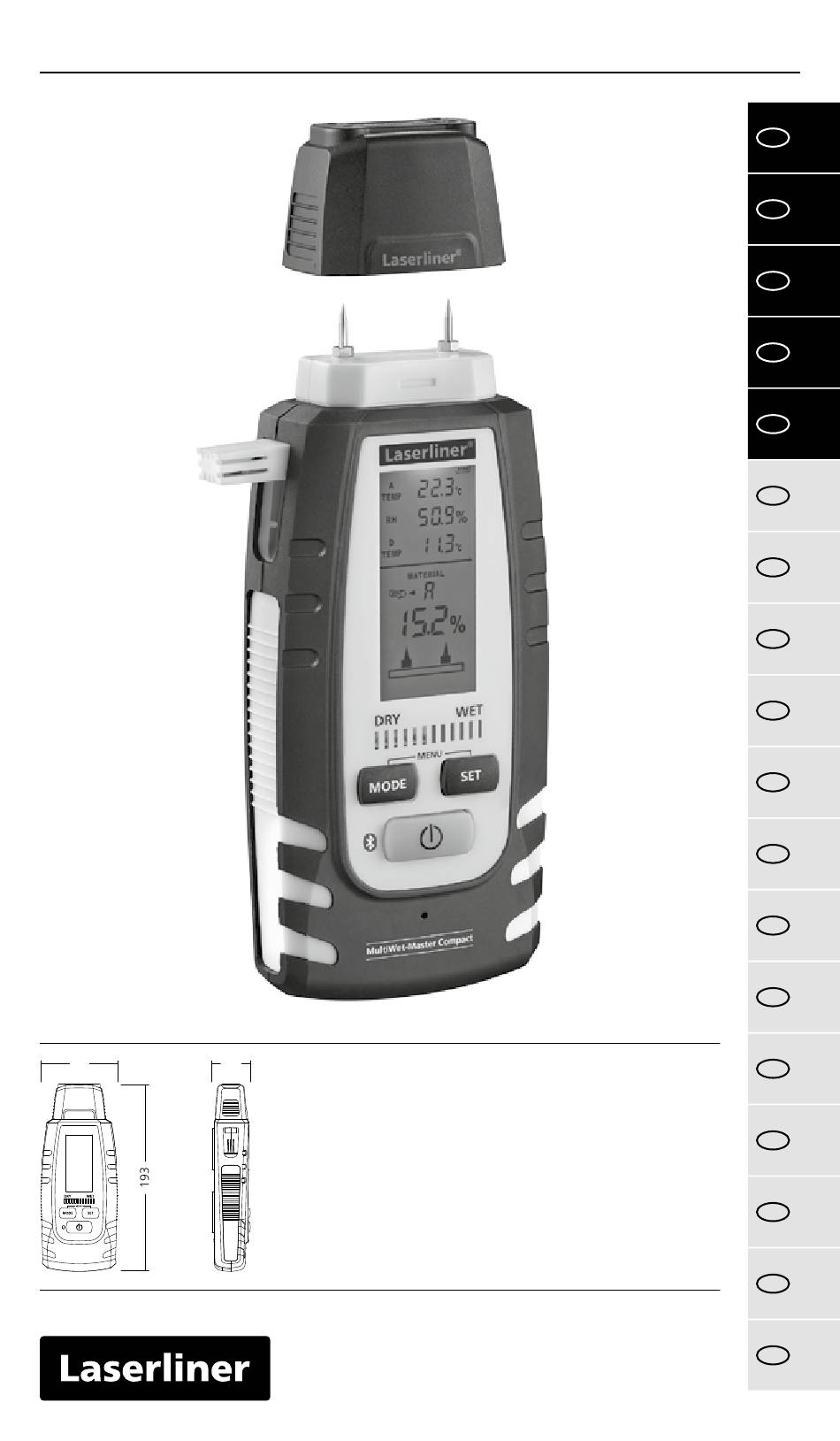

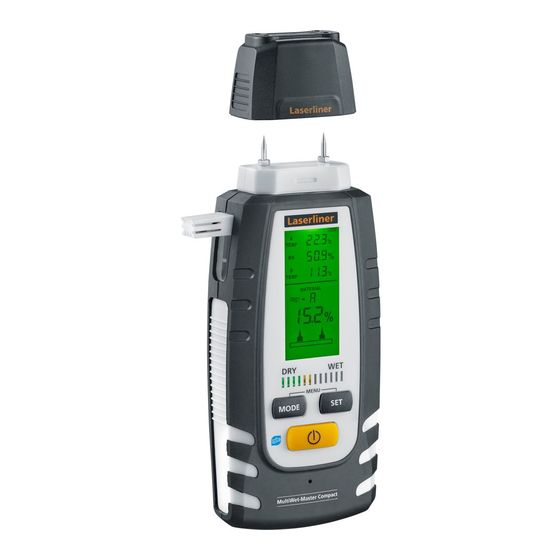

  • Page 1 MultiWet-Master Compact Plus...

  • Page 2: Allgemeine Sicherheitshinweise

    Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzube- wahren und bei Weitergabe des Gerätes mitzugeben. Funktion / Verwendung Das vorliegende universelle Materialfeuchtemessgerät arbeitet nach dem Kapazitiv- und Widerstandsmessverfahren.

  • Page 3: Einsetzen Der Batterie

    Verträglichkeit und Funkstrahlung gemäß RED-Richtlinie 2014/53/EU ein. – Hiermit erklärt Umarex GmbH & Co. KG, dass der Funkanlagentyp MultiWet-Master Compact Plus den wesentlichen Anforderungen und sonstigen Bestimmungen der europäischen Radio Equipment Richtlinie 2014/53/EU (RED) entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar:...
  • Page 4 Messspitzen Widerstandsmessverfahren Sensor Pads Kapazitivmessverfahren Ausklappbarer Sensor zur Messung von Umgebungs- temperatur und Luftfeuchte Batteriefach LC-Display Nass/Trocken LED-Anzeige Vorwahl des Messmodus (Widerstandsmessverfahren, Kapazitivmessverfahren) Materialauswahl MultiWet-Master Compact ON/OFF Bluetooth aktiv Umgebungstemperatur in °C / °F Relative Luftfeuchtigkeit in % Taupunkttemperatur in °C / °F Materialkennung Holz Widerstandsmessverfahren: A, B, C Kapazitivmessverfahren:...
  • Page 5 MultiWet-Master Compact Plus Materialfeuchtemessung – Messverfahren auswählen Das Messgerät verfügt über zwei unterschiedliche Messverfahren. Die Messung mittels Widerstandsmessverfahren erfolgt über die Prüfspitzen, das Kapazitiv- messverfahren nutzt die Sensor Pads auf der Unterseite des Gerätes. Kapazitivmessverfahren Widerstandsmessverfahren Auswahl Messmodus Auswahl Messmodus...
  • Page 6 Index-Modus Der Index-Modus dient zum schnellen Aufspüren von Feuchtigkeit durch Ver- gleichsmessungen, ohne die direkte Ausgabe der Materialfeuchte in %. Der ausgegebene Wert (0 bis 1000) ist ein indizierter Wert, der mit zunehmender Materialfeuchte steigt. Die Messungen, die im Index-Modus vorgenommen werden, sind materialunabhängig bzw.
  • Page 7 MultiWet-Master Compact Plus Holzgruppe B Agba Emien Lärche, europ. Ahorn, Berg-, Weiß- Erle, -Gemeine Limba Ahorn, Rot- Esche, -Gemeine Makoré Ahorn, Schwarz Eucalyptus largiflorens Pappel, alle Amarant Fichte, europ. Pappel, Weiß- Andiroba Flindersia schottiana Pflaumenbaum, Zwetschgen- Aspe Fréne Roterle Balsabaum...
  • Page 8 Umrechnungstabellen Index-Modus Baustoffe Index-Modus 12 Elastizell-Estrich 18 Polysteren, Styropor 09 Zementestrich mit Bitumenzusatz 13 Gipsestrich 19 Weicherfaserplatte, Bitumen 14 Holzzementestrich 10 Zementestrich mit Kunststoffzusatz 15 Kalkmörtel 20 Zementgebundene Spanplatte 16 Zementmörtel ZM 1:3 11 ARDURAPID Zementestrich 17 Steinholz, Xylolite 21 Backstein, Ziegel Umrechnungstabelle Materialfeuchte Wert Index-...
  • Page 9 MultiWet-Master Compact Plus Baustoffe Index-Modus 31 Permoxxboard 22 Gasbeton, Ytong PPW4, 27 Holz-Leimbau, Fichte, Rohdichte 0,55 Picea abies Karst. 23 Asbestzementplatten 28 Hackschnitzel, Weich- holz mit Stechfühler 24 Gips 25 Kalkstein 29 Heu, Flachs 26 MDF 30 Stroh, Getreide Umrechnungstabelle Materialfeuchte...
  • Page 10 Nass/Trocken LED-Anzeige Neben der numerischen Messwertanzeige in % relative Materialfeuchte bietet die LED-Anzeige eine zusätzliche materialabhängige Auswertung der Feuchte. Mit zunehmendem Feuchtegehalt verändert sich die LED-Anzeige von links nach rechts. Die 12-stellige LED-Anzeige unterteilt sich in 4 grüne (trocken), 3 gelbe (feucht) und 5 rote (nass) Segmente.

  • Page 11: Einstellen Der Temperatureinheit

    MultiWet-Master Compact Plus Einstellen der Temperatureinheit Die Einheit für die Umgebungstemperatur und die Materialkompensation ist jeweils in °C oder in °F einstellbar. Diese Einstellung wird dauerhaft gespeichert. 2 sec Holzfeuchte-Temperatur-Kompensation Die relative Materialfeuchte von Holz ist abhängig von der Temperatur. Das Ge- rät kompensiert automatisch unterschiedliche Holztemperaturen, indem es die...

  • Page 12: Lcd-Backlight

    LCD-Backlight Für die LED-Beleuchtung können 3 unterschiedliche Einstellungen vorgenommen werden: AUTO: Displaybeleuchtung schaltet sich bei Inaktivität aus bzw. bei Messvorgängen automatisch wieder ein. Displaybeleuchtung permant eingeschaltet OFF: Displaybeleuchtung permant ausgeschaltet Diese Einstellung wird dauerhaft gespeichert. 2 sec AUTO-OFF Funktion Für die AUTO-OFF Funktion können 3 unterschiedliche Einstellungen vorgenommen werden: Gerät schaltet sich automatisch nach 3 Minuten aus OFF:...
  • Page 13 MultiWet-Master Compact Plus Selbsttest-Funktion 2 sec MultiWet-Master Compact Anwendungshinweise Widerstandsmessverfahren 16.1 Materialfeuchte messen MultiWet-Master Compact Vergewissern Sie sich, dass an der zu messenden Stelle keine Versorgungs- leitungen (elektrische Leitungen, Wasserrohre...) verlaufen oder sich ein metallischer Untergrund befindet. Die Messelektroden so weit wie möglich ins Messgut stecken, allerdings niemals gewaltsam in das Messgut einschlagen, da das Gerät dadurch beschädigt werden kann.
  • Page 14 16.2 Holz Die zu messende Stelle sollte unbehandelt und frei von Ästen, Schmutz oder Harz sein. Es sollten keine Messung an Stirnseiten durch- geführt werden, da das Holz hier besonders schnell trocknet und somit zu verfälschten Messergebnissen führen würde. Führen Sie mehrere Vergleichsmessungen durch.

  • Page 15: Allgemeine Anwendungshinweise

    MultiWet-Master Compact Plus – Es ist darauf zu achten, dass die Sensor Pads einen guten Kontakt zum Material ohne Lufteinschlüsse erhalten. – Durch den Anpressdruck werden Unebenheiten der Oberfläche, sowie kleine Staubpartikel ausgeglichen. – Oberfläche des Messguts sollte frei von Staub und Schmutz sein.
  • Page 16 ®* (z.B. Smartphone, Tablet). Die Systemvoraussetzung für eine Bluetooth -Verbindung finden Sie unter ®* http://laserliner.com/info?an=ble Das Gerät kann eine Bluetooth -Verbindung mit Bluetooth 4.0 kompatiblen ®* Endgeräten aufbauen. Die Reichweite ist auf max. 10 m Entfernung vom Endgerät ausgelegt und hängt stark von den Umgebungsbedingungen, wie z.
  • Page 17 MultiWet-Master Compact Plus Technische Daten Widerstandsmessverfahren, Kapazitivmessver- Messprinzip / Sensor fahren, Luftfeuchte, Umgebungstemperatur Materialien 108 Holzarten, 31 Baustoffsorten Widerstandsmessverfahren: Holz: ± 1% (5% … 30%) ± 2% (<5% und >30%) Baustoffe: ± 0,15% Genauigkeit Kapazitivmessverfahren: (absolut) Holz: ± 2% Raumklimamessung: ±...

  • Page 18: General Safety Instructions

    Completely read through the operating instructions, the „Warranty and Additional Information“ booklet as well as the latest information under the internet link at the end of these instructions. Follow the instructions they contain. This document must be kept in a safe place and passed on together with the device.

  • Page 19: Safety Instructions

    MultiWet-Master Compact Plus Safety instructions Dealing with electromagnetic radiation – The measuring device complies with electromagnetic compatibility regulations and limits in accordance with the EMC Directive 2014/30/EU which is covered by the Radio Equipment Directive 2014/53/EU. – Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people with pacemakers –...
  • Page 20 Measuring probes, resistance measuring principle Sensor pads capacitive measuring principle Pop-out sensor for measuring ambient temperature and humidity Battery compartment LC display Wet/dry LED indicator Measuring mode selection (Resistance measuring principle, Capacitive measuring principle) Material selection MultiWet-Master Compact ON/OFF Bluetooth active Ambient temperature in °C/°F Relative humidity in % Dew point temperature in °C/°F...
  • Page 21 MultiWet-Master Compact Plus Material moisture measurement – Measuring mode selection The device features two different measuring modes. Resistance measurement uses the test prods whereas capacitive measurement uses the sensor pads on the underside of the device. Capacitive measuring principle Resistance measuring principle...
  • Page 22 Index mode Index mode is used to rapidly locate moisture with comparative measure- ments, without a direct output of material moisture in %. The output value (0 through 1000) is an indexed value that increases as material moisture becomes greater. Measurements made in index mode are independent of material type and particularly useful with materials for which no characteristics are stored.
  • Page 23 MultiWet-Master Compact Plus Wood group B Agba Cembra Pine Mahogany, Cherry Alder, Black Cherry, European Maple Black Alder, Common Chestnut, Horse Maple, Great Alder, Red Chestnut, Sweet Maple Red Alerce Cypress, Italian Oak, European Andiroba Douka Pine, Common Ash, Common...
  • Page 24 Index mode conversion tables Index mode, building materials 12 Elastizell screed 18 Polystyrene, Styrofoam 09 Cement screed with bitumen additive 13 Plaster screed 19 Soft fibre board wood, bitumen 14 Wood cement screed 10 Cement screed with plastic additive 15 Lime mortar 20 Cement-bonded particle board 16 Cement mortar ZM 1:3...
  • Page 25 MultiWet-Master Compact Plus Index mode, building materials 31 Permoxx board 22 Aerated concrete, Ytong 27 Glued-laminated timber, PPW4, bulk density 0.55 spruce, Picea abies Karst. 23 Asbestos cement board 28 Wood chip, softwood with probe 24 Gypsum 25 Limestone 29 Hay, flax...
  • Page 26 Wet/dry LED indicator In addition to numeric measurement display in % of relative material moisture, the LED display also provides a material-dependent evaluation of moisture. The LED display bar becomes larger, from left to right, with increasing moisture content. The 12-position LED display is subdivided into 4 green (dry), 3 yellow (moist) and 5 red (wet) segments.
  • Page 27 MultiWet-Master Compact Plus Temperature units of measure setting The units of measure for ambient temperature and material compensation can be set to either °C or °F. The setting is stored and remains in effect until it is changed manually. 2 sec Wood moisture/temperature compensation The relative material moisture of wood is dependent on temperature.

  • Page 28: Auto Off Function

    LCD backlight LED display illumination can be varied with 3 different settings: AUTO: Display illumination switches off during periods of inactivity and switches on again automatically for measurement procedures. Display illumination remains on permanently. OFF: Display illumination remains off permanently. The setting is stored and remains in effect until it is changed manually.

  • Page 29: Self-Test Function

    MultiWet-Master Compact Plus Self-test function 2 sec MultiWet-Master Compact Instruction for use - resistance measuring principle 16.1 Measuring material moisture MultiWet-Master Compact Be sure neither supply lines (electric lines, water pipes, etc) nor a metal subsur- face is present at the location to be measured. Insert the electrodes as far into the material as possible but never use excessive or sudden impact force as this could damage the device.
  • Page 30 16.2 Wood The location to be measured should be un- treated, free of knots, dirt and resin. Measure- ments should not be made on the end faces of wood because these areas dry particularly quickly such that they produce incorrect measurement results.
  • Page 31 MultiWet-Master Compact Plus – Make sure that the sensor pads make good contact with the material with no air inclusions. – The contact pressure compensates for unevenness of the surface and small dust particles. – Measured surface should be free of dust and dirt –...

  • Page 32: Data Transfer

    (such as a smartphone or tablet). ®* The system prerequisites for a Bluetooth connection are specified at ®* http://laserliner.com/info?an=ble The device can set up a Bluetooth connection with Bluetooth 4.0 compatible ®* devices. The range is set to a maximum distance of 10 m from the terminal device...
  • Page 33 MultiWet-Master Compact Plus Technical data Resistance measuring principle, Capacitive Measurement principle / measuring principle, Humidity, Ambient Sensor temperature 108 types of wood, Materials 31 types of building material Resistance measuring principle: Wood: ± 1% (5% … 30%) ± 2% (<5% and >30%) Building materials: ±...

  • Page 34: Algemene Veiligheidsaanwijzingen

    Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft. Functie / toepassing Het onderhavige universele materiaalvocht-meettoestel werkt volgens het principe van de weerstand en capacitief meetprincipe.

  • Page 35: Plaatsen Van De Batterij

    2014/53/EU (RED). – Bij dezen verklaart Umarex GmbH & Co. KG dat het radiografische installatietype MultiWet-Master Compact Plus voldoet aan de wettelijke eisen en verdere bepalingen van de Europese radio-apparatuurrichtlijn 2014/53/EU (RED). De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar onder het volgende internetadres: http://laserliner.com/info?an=muwemacopl...
  • Page 36 Meetpunten weerstand meetprincipe Sensorpads capacitief meetprincipe Uitklapbare sensor voor de meting van de omgevingstempe- ratuur en de luchtvochtigheid Batterijvak LC-display Nat/droog ledweergave Voorselectie van de meetmodus (Weerstand meetprincipe, Capacitief meetprincipe) Materiaalkeuze MultiWet-Master Compact ON/OFF Bluetooth actief Omgevingstemperatuur in °C / °F Relatieve luchtvochtigheid in % Dauwpunttemperatuur in °C / °F Materiaalkarakteristiek hout...
  • Page 37 MultiWet-Master Compact Plus Materiaalvochtmeting – Meetproces selecteren Het meettoestel beschikt over twee verschillende meetprocessen. De meting door middel van de weerstand meetprincipe geschiedt via de testpunten, het capacitieve meetprincipe maakt gebruik van de sensorpads aan de onderzijde van het apparaat.
  • Page 38 Indexmodus De indexmodus is bedoeld voor het snel opsporen van vocht door middel van vergelijkende metingen, zonder de directe uitvoer van het materiaalvocht in %. De uitgegeven waarde (0 t/m 1.000) is een indicatieve waarde die stijgt bij toenemend materiaalvocht. De metingen die in de indexmodus worden uitgevoerd, zijn materiaalonafhankelijk resp.

  • Page 39: Geïntegreerde Soorten Bouwmateriaal / Meetbereik

    MultiWet-Master Compact Plus Houtgroep B Afrikansk mahogni Cembrafyr Jarrah Agba Cypres, ægte Karri Ahorn, bjerg-, hvid- Cypres, -patagonisk Kastanie, ædel- Amarant Douglasgran Kastanie, australsk Andiroba Douka Kirsebærtræ, europ. Kosipo Ask, sølv (Southern) El, almindelig Lærk Limba Avnbøg Emien Makoré Balsatræ...
  • Page 40 Omrekentabellen indexmodus Bouwmaterialen indexmodus 12 Elastizell-dekvloer 18 Polystyreen, piepschuim 09 Cementvloer met bitumineuze toevoeging 13 Gipsvloer 19 Zachtboard, bitumen 14 Vloer van kneedbaar hout 10 Cementvloer met kunststof toevoeging 15 Kalkmortel 20 Cementgebonden spaanplaat 16 Cementmortel CM 1:3 11 ARDURAPID- cementvloer 17 Houtgraniet, xyloliet 21 Baksteen, dakpan...
  • Page 41 MultiWet-Master Compact Plus Bouwmaterialen indexmodus 31 Permoxxboard 22 Gasbeton, Ytong PPW4, 27 Gelijmd hout, spar, schijnbare dichtheid 0,55 Picea abies Karst. 23 Asbestzementplatten 28 Houtspanen, zachthout met steekvoeler 24 Gips 25 Kalksteen 29 Hooi, vlas 26 Mdf 30 Stro, graan...
  • Page 42 Nat/droog ledweergave Naast de numerieke weergave van de meetwaarde in % relatieve materiaal- vochtigheid, biedt de ledweergave een aanvullende, materiaalafhankelijke evaluatie van de vochtigheid. Met toenemend vochtgehalte verandert de ledweergave van links naar rechts. De weergave met 12 leds is onderverdeeld in 4 groene (droog), 3 gele (vochtig) en 5 rode (nat) segmenten.

  • Page 43: Instellen Van De Temperatuureenheid

    MultiWet-Master Compact Plus Instellen van de temperatuureenheid De eenheid voor de omgevingstemperatuur en de materiaalcompensatie kan telkens worden ingesteld op °C of °F. Deze instelling wordt duurzaam opgeslagen. 2 sec Compensatie houtvochtigheid/temperatuur De relatieve materiaalvochtigheid van hout is afhankelijk van de temperatuur.

  • Page 44: Auto-Off-Functie

    LCD-verlichting Voor de LCD-verlichting kunt u kiezen uit 3 verschillende instellingen: AUTO: de displayverlichting schakelt in geval van inactiviteit uit resp. automatisch weer in bij meetprocessen. de displayverlichting blijft permanent ingeschakeld. OFF: de displayverlichting blijft permanent uitgeschakeld. Deze instelling wordt duurzaam opgeslagen. 2 sec AUTO-OFF-functie Voor de AUTO-OFF-functie kunnen 3 verschillende instellingen worden...
  • Page 45 MultiWet-Master Compact Plus Zelftestfunctie 2 sec MultiWet-Master Compact Gebruiksinstructies weerstand meetprincipe 16.1 Materiaalvocht meten MultiWet-Master Compact Waarborg dat zich op de te meten plek geen verzorgingsleidingen (elektrische leidingen, waterleidingen…) bevinden of een metalen ondergrond voorhanden is. Steek de meetelektroden zo ver mogelijk in het te meten product, echter nooit met geweld.
  • Page 46 16.2 Hout De te meten plek dient onbehandeld en vrij van knoesten, verontreinigingen of hars te zijn. Er dient géén meting aan de kopse zijden te worden uitgevoerd omdat het hout hier bijzonder snel droogt, hetgeen zou leiden tot vervalste meetresultaten. Voer meerdere vergelijkende metingen uit.

  • Page 47: Algemene Gebruiksinstructies

    MultiWet-Master Compact Plus – Het is belangrijk dat de sensorpads zonder luchtinsluitingen goed contact maken met het materiaal. – Door de aanpersdruk worden oneffenheden van het oppervlak evenals kleine stofdeeltjes gecompenseerd. – Oppervlak van het meetproduct dient vrij van stof en vuil te zijn –...
  • Page 48 ®* tablet) mogelijk maakt door middel van radiografische techniek. Voor de systeemvereisten van een Bluetooth -verbinding verwijzen wij naar ®* http://laserliner.com/info?an=ble Het toestel kan een Bluetooth -verbinding opbouwen met toestellen die ®* compatibel zijn met Bluetooth 4.0. De reikwijdte is beperkt tot max. 10 m van het eindtoestel en is in sterke mate afhankelijk van de omgevingsvoorwaarden zoals bijv.
  • Page 49 MultiWet-Master Compact Plus Technische gegevens Weerstand meetprincipe, Capacitief Meetprincipe / Sensor meetprincipe, Luchtvochtigheid, Omgevingstemperatuur Materialen 108 houtsoorten, 31 bouwmaterialen Weerstand meetprincipe: Hout: ± 1% (5% … 30%) ± 2% (<5% en >30%) Bouwmaterialen: ± 0,15% Nauwkeurigheid Capacitief meetprincipe: (absoluut) Hout: ±...

  • Page 50: Sikkerhedsanvisninger

    Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstæn- digt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med apparatet, hvis dette overdrages til en ny ejer. Funktion / Anvendelse Denne universelle materialefugtmåler virker efter den kapacitive og mod- standsmålemetoden.

  • Page 51: Isætning Af Batteri

    – Måleapparatet overholder forskrifterne og grænseværdierne for elektro- magnetisk kompatibilitet og radiointerferens iht. RUD-direktivet 2014/53/EU. – Hermed erklærer Umarex GmbH & Co. KG, at radioanlægstypen MultiWet-Master Compact Plus overholder de væsentlige krav og øvrige bestemmelser i EU-direktivet om radioudstyr 2014/53/EU (RED). EU-overensstemmelseserklæringens fuldstændige tekst kan findes på...
  • Page 52 Målespidser modstandsmålemetode Sensorpads kapacitiv målemetode Udklapbar sensor til måling af omgivelsestemperatur og luftfugtighed Batterirum LC-display Vådt/Tørt LED-display Forvalg af målemodus (Modstandsmålemetoden, Kapacitiv målemetode) Materialevalg MultiWet-Master Compact ON/OFF Bluetooth aktiv Omgivelsestemperatur i °C / °F Relativ luftfugtighed i % Dugpunkttemperatur i °C / °F Materiale-ID træ...
  • Page 53 MultiWet-Master Compact Plus Materialefugtighedsmåling – Valg af målemetode Måleapparatet har to forskellige målemetoder. Måling med modstandsmåle- metoden sker via testspidserne, mens den kapacitive målemetode anvender de små sensorpads på undersiden af apparatet. Kapacitiv målemetode Modstandsmålemetoden Valg af målemodus Valg af målemodus blødt træ...
  • Page 54 Indeks-modus Indeks-modus bruges til hurtig opsporing af fugtighed gennem sammenlig- ningsmålinger, uden direkte udlæsning af materialefugtigheden i %. Den udlæste værdi (0 til 1000) er en indeksværdi, som stiger i takt med tiltagende materialefugtighed. De målinger, der foretages i indeks-modus, er materiale- uafhængige eller beregnet for materialer, for hvilke der ikke findes lagrede karakteristika i enheden.
  • Page 55 MultiWet-Master Compact Plus Trægruppe B Afrikansk mahogni Cembrafyr Jarrah Agba Cypres, ægte Karri Ahorn, bjerg-, hvid- Cypres, -patagonisk Kastanie, ædel- Amarant Douglasgran Kastanie, australsk Andiroba Douka Kirsebærtræ, europ. Kosipo Ask, sølv (Southern) El, almindelig Lærk Limba Avnbøg Emien Makoré Balsatræ...
  • Page 56 Omregningstabeller for indeks-modus Byggematerialer indeks-modus 12 Elastizell-gulv 18 Polystyren, styropor 09 Cementgulv med bitumentilsætning 13 Gipsgulv 19 Blød fiberplade, bitumen 14 Træcementgulv 10 Cementgulv med kunststoftilsætning 15 Kalkmørtel 20 Cementbundet spånplade 16 Cementmørtel ZM 1:3 11 ARDURAPID- cementgulv 17 Stentræ, xylolit 21 Mursten, teglsten Omregningstabel materialefugtighed Værdi...
  • Page 57 MultiWet-Master Compact Plus Byggematerialer indeks-modus 31 Permoxxboard 22 Gasbeton, Ytong PPW4, 27 Træ-spidsløn, rødgran, vægtfylde 0,55 picea abies karst. 23 Asbestcementplader 28 Flis, blødt træ med stikføler 24 Gips 25 Kalksten 29 Halm, hør 26 MDF 30 Strå, korn Omregningstabel materialefugtighed Værdi...
  • Page 58 Vådt/Tørt LED-display Ud over den numeriske måleværdivisning i % relativ materialefugtighed giver LED-displayet også en materialeafhængig analyse af fugtighedsværdierne. I takt med at fugtigheden stiger, ændrer LED-displayet sig fra venstre mod højre. Det 12-cifrede LED-display er inddelt i 4 grønne (tørre), 3 gule (fugtige) og 5 røde (våde) segmenter.
  • Page 59 MultiWet-Master Compact Plus Indstilling af temperaturenhed Enheden for omgivelsestemperatur og materialekompensation kan frit indstilles til °C eller °F. Denne indstilling gemmes permanent. 2 sec Træfugt-temperatur-kompensering Træets relative materialefugtighed afhænger af temperaturen. Måleenheden kompenserer automatisk for forskellige trætemperaturer ved at måle omgivelsestemperaturen og bruge denne i den interne beregning.
  • Page 60 Display-bagbelysning Der skal foretages 3 forskellige indstillinger for LED-belysningen: AUTO: Displaybelysningen slukker automatisk ved naktivitet og tænder igen, når målefunktionen atter tages i brug. Displaybelysning tændt permanent OFF: Displaybelysning slukket permanent Denne indstilling gemmes permanent. 2 sec AUTO OFF-funktion (=AUTO-SLUK) For AUTO-OFF-funktionen kan der foretages 3 forskellige indstillinger: Apparat slukker automatisk efter 3 minutter OFF:...
  • Page 61 MultiWet-Master Compact Plus Selvtest-funktion 2 sec MultiWet-Master Compact Brugsanvisning modstandsmålemetode 16.1 Måling af materialefugtighed MultiWet-Master Compact Man skal kontrollere, at der på det sted, der skal måles, ikke findes forsy- ningsledninger (elledninger, vandrør, …), og at der ikke er et metallisk underlag.
  • Page 62 16.2 Træ Det sted, der skal måles, skal være ubehandlet og fri for knaster, smuds eller harpiks. Man bør aldrig udføre målinger på endefladerne, da træet hér tørrer særligt hurtigt og dermed kan give falske måleresultater. Husk at udføre flere sammenligningsmålinger. Vent, indtil symbolet „%“...
  • Page 63 MultiWet-Master Compact Plus – Man skal sørge for, at sensorpuderne hele tiden har god kontakt med materialet uden luftlommer. – Som følge af pressetrykket udlignes ujævnheder i overfladen samt små støvpartikler. – Overfladen af det målte materiale skal være fri for støv og smuds –...
  • Page 64 Bluetooth -interface (f.eks. smartphone, tablet). ®* Systemkravet til en Bluetooth -forbindelse finder du på ®* http://laserliner.com/info?an=ble Apparatet kan etablere en Bluetooth -forbindelse med Bluetooth 4.0- ®* kompatible enheder. Rækkevidden er dimensioneret til max 10 m afstand fra enheden og er meget afhængig af de givne lokale forhold som fx væggenes tykkelse...
  • Page 65 MultiWet-Master Compact Plus Tekniske data Modstandsmålemetoden, Kapacitiv målemetode, Måleprincip / Sensor Luftfugtighed, Omgivelsestemperatur Materialer 108 træsorter, 31 byggematerialetyper Modstandsmålemetoden: Træ: ± 1% (5% … 30%) ± 2% (<5% og >30%) Byggematerialer: ± 0,15% Nøjagtighed Kapacitiv målemetode: (absolut) Træ: ± 2% Rumklima-måling:...

  • Page 66: Consignes De Sécurité Générales

    Lisez entièrement le mode d‘emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à...

  • Page 67: Calibrage

    électromagnétique conformément à la directive RED 2014/53/UE. – Umarex GmbH & Co. KG déclare par la présente que le type d’appareil radio MultiWet-Master Compact Plus est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radio- électriques 2014/53/UE (RED).

  • Page 68: Valeurs De Mesure Du Climat Ambiant

    Pointes de mesure pour la principe de mesure de la résistance Pastilles de détection pour la méthode de mesure capacitive Capteur escamotable pour mesurer la température ambiante et l‘humidité de l‘air Compartiment à piles Afficheur à cristaux liquides Indication par DEL Mouillé/Sec Présélection du mode de mesure (Principe de mesure de la résistance, Principe de la...

  • Page 69: Mesure De L'humidité Des Matériaux - Sélection Du Procédé De Mesure

    MultiWet-Master Compact Plus Mesure de l‘humidité des matériaux – Sélection du procédé de mesure L‘instrument est doté de deux procédés de mesure différents. La mesure utilisant le procédé de mesure de la résistance a lieu via les pointes de contrôle et celle utilisant le procédé...

  • Page 70: Lignes Caractéristiques Du Matériau

    Mode Index Le mode Index sert à repérer rapidement de l’humidité en procédant à des mesures comparatives sans indiquer directement l’humidité du matériau en %. La valeur indiquée (0 à 1000) est une valeur indicée qui augmente lorsque l’humidité du matériau augmente. Les mesures effectuées en mode Index sont indépendantes du matériau et conviennent à...

  • Page 71: Mode Index (Voir Également Le Chapitre 6.2)

    MultiWet-Master Compact Plus Groupe de bois B Acajou blanc Cerisier, europ. Limba Acajou de Cayenne Charme Makoré Agba (Tola) Châtaignier Marronnier Andiroba Châtaignier, australien Mélèze europ. Aulne commun Chêne Noyer, europ. Aulne noir Cyprès ordinaire Orme Aulne rouge Cyprès patagonien...

  • Page 72: Tableaux De Conversion Du Mode Index

    Tableaux de conversion du mode index Matériaux de construction du mode index 12 Chape de mortier Elastizell 09 Chape en ciment 17 Pâte de magnésie, avec ajout de bitume xylolite 13 Chape en plâtre 10 Chape en ciment avec 14 Chape en ciment à pâte 18 Polystyrène, polystyrène ajout de matière plastique de bois...
  • Page 73 MultiWet-Master Compact Plus Matériaux de construction du mode index 23 Plaque en amiante-ciment 20 Panneau de particules 28 Copeaux, bois tendre lié au ciment avec sonde à piquer 24 Plâtre 21 Brique, tuile 25 Pierre à chaux 29 Foin, lin 26 MDF 30 Paille, céréales...
  • Page 74 Indication par DEL Mouillé/Sec Outre l‘affichage numérique de la valeur mesurée en % de l‘humidité relative des matériaux, l‘affichage par DEL offre une évaluation supplémentaire de l‘humidité en fonction du matériau. L‘affichage par DEL varie de gauche à droite en fonction de l‘humidité croissante. L‘affichage par DEL à 12 barres est divisé en quatre segments verts (sec), trois segments jaunes (humide) et 5 segments rouges (mouillé).

  • Page 75: Réglage De L'unité De Mesure De La Température

    MultiWet-Master Compact Plus Réglage de l’unité de mesure de la température L’unité de la température ambiante et de la compensation du matériel peut être réglée sur °C ou °F. Ce réglage est mémorisé de manière durable. 2 sec Compensation température-humidité du bois L‘humidité...

  • Page 76: Écran D'affichage À Cristaux Liquides - Rétroéclairé

    Écran d’affichage à cristaux liquides - rétroéclairé Trois réglages différents sont possibles pour l’éclairage de l’écran d’affichage à cristaux liquides : AUTO : l’éclairage de l’écran d’affichage à cristaux liquides s’éteint automatiquement en cas de non-utilisation de l’instrument de mesure et se rallume automatiquement pour les mesures. ON : l’éclairage de l’écran d’affichage à...

  • Page 77: Fonction De Test Automatique

    MultiWet-Master Compact Plus Fonction de test automatique 2 sec MultiWet-Master Compact Instructions d’utilisation relatives à la méthode de mesure de la résistance 16.1 Mesure de l’humidité dans un matériau MultiWet-Master Compact S’assurer qu’aucune conduite d’alimentation (câbles électriques, conduites d’eau, etc.) ne passe à l’emplacement de la mesure ou qu’il n’y a pas de fond métallique.

  • Page 78: Matériaux De Construction Minéraux

    16.2 Bois L’emplacement à mesurer doit être non traité et exempt de branches, de saletés ou de résine. Ne pas effectuer de mesure sur les surfaces d’attaque étant donné que le bois sèche particulièrement vite à cet endroit et que cela pourrait fausser les résultats de mesure.

  • Page 79: Valeurs Indicatives Pour L'utilisation Du Bois Par Rapport À L'humidité Relative En % Du Matériau

    MultiWet-Master Compact Plus – Il faut veiller à ce que les pastilles de détection soient bien en contact avec le matériau sans bulles d’air. – La pression d’appui permet de compenser les irrégularités de la surface et les petites particules de poussières.

  • Page 80: Transmission Des Données

    (p. ex. smartphone, tablette) avec l‘interface Bluetooth ®* Vous trouverez les conditions requises du système pour une liaison Bluetooth ®* sous http://laserliner.com/info?an=ble L’appareil peut se connecter par Bluetooth aux appareils mobiles ®* compatibles avec Bluetooth 4.0.
  • Page 81 MultiWet-Master Compact Plus Données techniques Principe de mesure de la résistance, Principe de mesure / Principe de la mesure capacitive, Capteur Humidité de l’air, Température ambiante 108 types de bois, Matériaux 31 types de matériaux de construction Principe de mesure de la résistance : Bois: ±...
  • Page 83 MultiWet-Master Compact Plus...
