1. Aperçu du système CTEL
1
Bus de terrain
(entrant)
2
Bus de terrain
(sortant)
3
Module maître
CTEL
4
Câbles de liaison
à port E
5
Module d'entrée
à port E
6
Terminal de
distributeurs à
port E
7
Capteur
8
Vérin
9
Module d'entrée
à port E

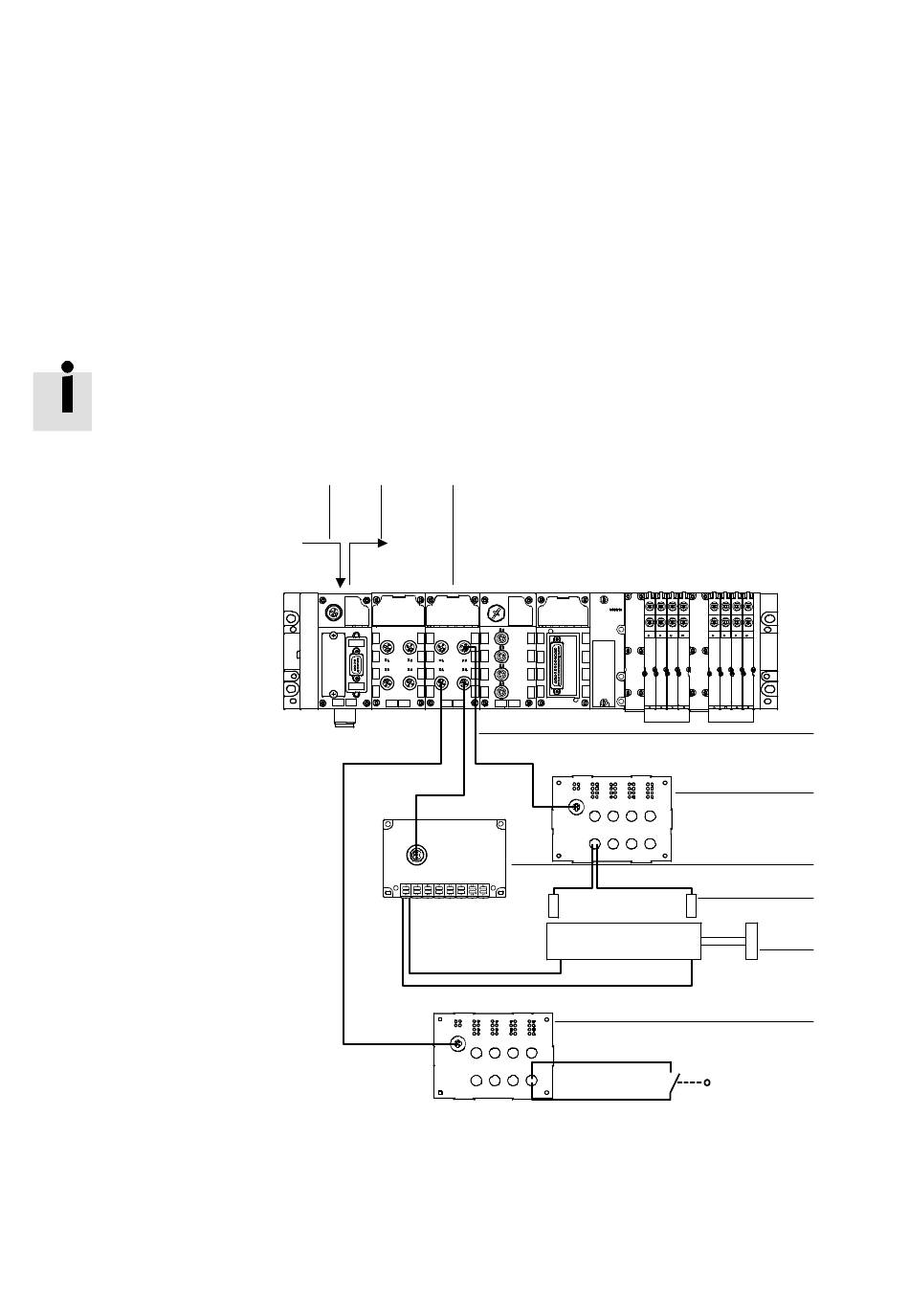

Fig. 1/2 : Mode de fonctionnement du système CTEL
1-6
Chaque module maître CTEL commande le transfert des don-
nées vers les modules d'E/S à port E décentralisés dans un
terminal CPX.
En principe, plusieurs modules maîtres CTEL peuvent être
utilisés conjointement dans un terminal CPX.
Le nombre de modules maîtres CTEL utilisables dans une
terminal CPX est limité par l'espace d'adresses disponible du
terminal CPX, soit au maximum 64 octets d'entrée et 64
octets de sortie.
1 2
3
Le module maître CTEL assure un échange des données
permanent entre le terminal CPX et les appareils raccordés au
module maître CTEL.
Festo P.BE-CPX-CTEL-FR fr 1205NH
4
5
6
7
8
9
