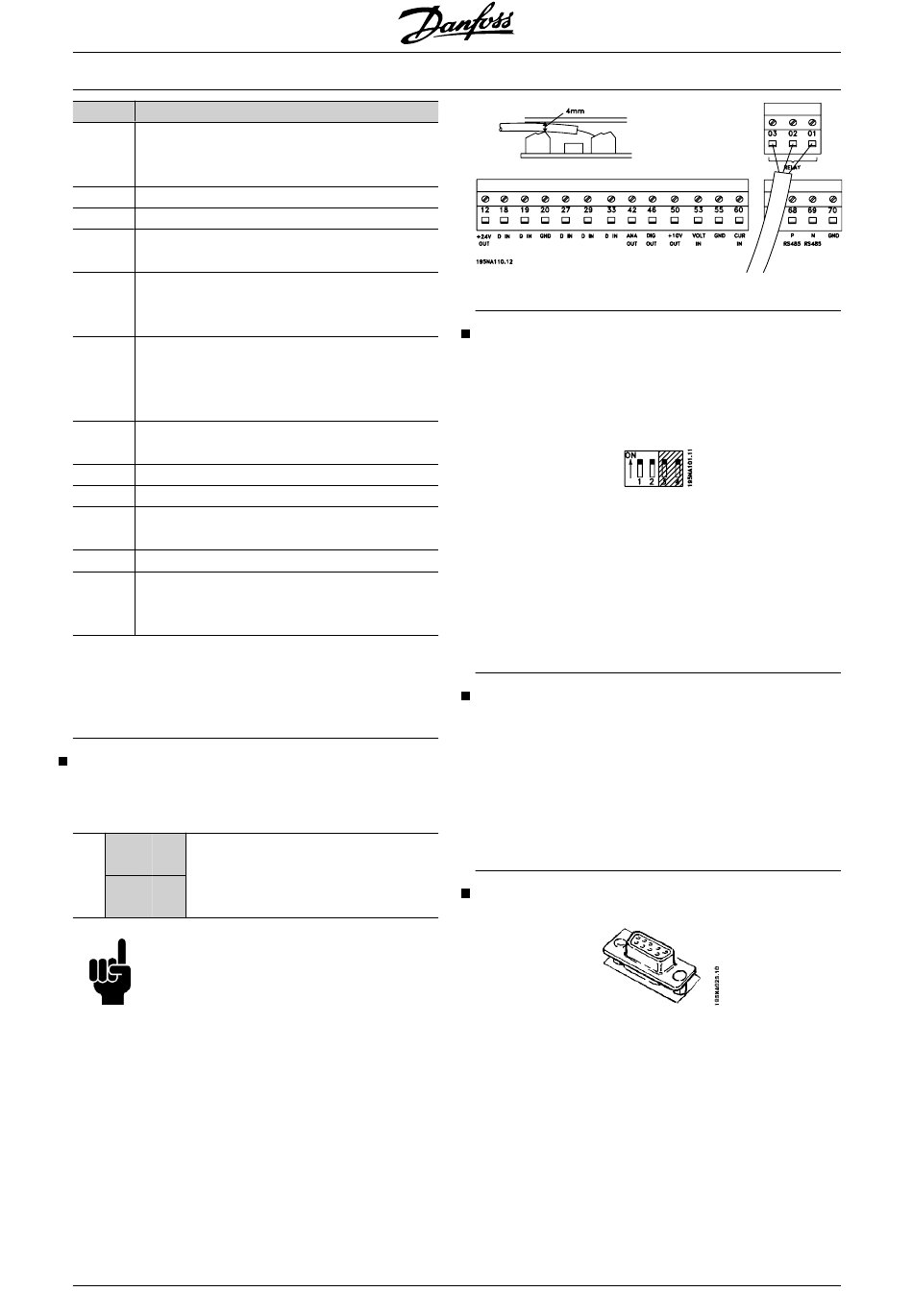

No. Fonction
01-03 Les sorties de relais 01-03 peuvent servir
à indiquer un état et des alarmes/avertisse-
ments.
12 Tension d'alimentation 24 V CC.
18-33 Entrées digitales.
20, 55 Mise à la terre commune aux bornes
d'entrée et de sortie.
42 Sortie analogique d'affichage de la fréquen-
ce,
de la référence, du courant ou du couple.
46 Sortie digitale d'affichage d'états,
1
d'avertissements ou d'alarmes ainsi que de
la
sortie de fréquence.
50 Alimentation +10 V CC
pour potentiomètre ou thermistance.
53 Entrée de tension analogique 0-10 V CC.
60 Entrée de courant analogique 0/4-20 mA.
67 Tension d'alimentation +5 V CC
1
vers Profibus.
68, 69 RS 485, bus série.
1
70 Mise à la masse des bornes 67, 68 et 69.
1
Généralement, cette borne n'est pas utili-
sée.
1. Les bornes ne sont pas valides pour DeviceNet/
CANopen. Voir également le manuel DeviceNet, MG.
90.BX.YY pour plus de détails.
Raccordement de relais
Voir le paramètre 323 Relais de sortie pour la pro-
grammation de la sortie de relais.
No. 01 - 02 1 - 2 contact fermé (normalement
ouvert)
01 - 03 1 - 3 contact ouvert (normalement
fermé)
N.B.!
Noter que la gaine du conducteur du relais
doit recouvrir la première rangée de bor-
nes de la carte de commande pour res-
pecter l'isolation galvanique (PELV). Dia-
mètre max. du conducteur : 4 mm. Voir
dessin.
78
Série VLT® 2800
Commutateurs 1 à 4
Le sélecteur n'existe que sur la carte de commande
avec communication Profibus DP.
La position du commutateur indiquée correspond au
réglage d'usine.
Les commutateurs 1 et 2 servent de terminaison de
câble pour l'interface RS 485. Si le variateur de fré-
quence est la première ou la dernière unité du système
de bus, les commutateurs 1 et 2 doivent être en posi-
tion ON. Sur les autres variateurs de vitesse, les com-
mutateurs 1 et 2 doivent être en position OFF.
Les commutateurs 3 et 4 ne sont pas utilisés.
VLT Software Dialog
Raccordement aux bornes 68 â 70 ou
Sub D:
- PIN 3 TERRE
PIN 8 P-RS 485
-
- PIN 9 N-RS 485
Fiche D-Sub
La fiche D-Sub de la carte de commande permet de
raccorder une unité de commande LCP 2. Numéro de
code : 175N0131.
Ne pas raccorder d'unité de commande LCP dont le
numéro de code est 175Z0401.
®
