Canon imagePRESS C7010VP Guide De Référence page 15

d Rouleau de correction de l'alignement du papier
Rectifie la trajectoire du papier lorsque celui-ci est entraîné de biais.
e Bouton de test
Situé à l'arrière de la power supply unit. Appuyer sur ce bouton pour tester
périodiquement le disjoncteur.
f Disjoncteur
Situé à l'arrière de la power supply unit. Permet de tester périodiquement le
disjoncteur. Détecte les surtensions ou les courants de fuite. (Voir le point 6,
Contrôle périodique du disjoncteur, de la section Consignes de sécurité.)
g Port USB (périphérique)
Situé sur le côté de la power supply unit. Ce port sert à connecter un câble
d'interface USB. Utiliser ce port pour connecter la machine aux périphériques
USB conformes à la norme USB 2.0 High Speed 480 Mb/s.
h Port USB (hôte)
Situé sur le côté de la power supply unit. Ce port sert à connecter un câble
d'interface USB. Utiliser ce port pour connecter la machine aux périphériques
USB conformes à la norme USB 2.0 High Speed 480 Mb/s.
i Port réseau (LAN)
Situé sur le côté de la power supply unit. Prend en charge 100/10BASE-T.
Utiliser ce port pour connecter la machine au réseau.
CHAPITRE 1 CHAPITRE 2 CHAPITRE 3 CHAPITRE 4 CHAPITRE 5 CHAPITRE 6 CHAPITRE 7 CHAPITRE 8 CHAPITRE 9

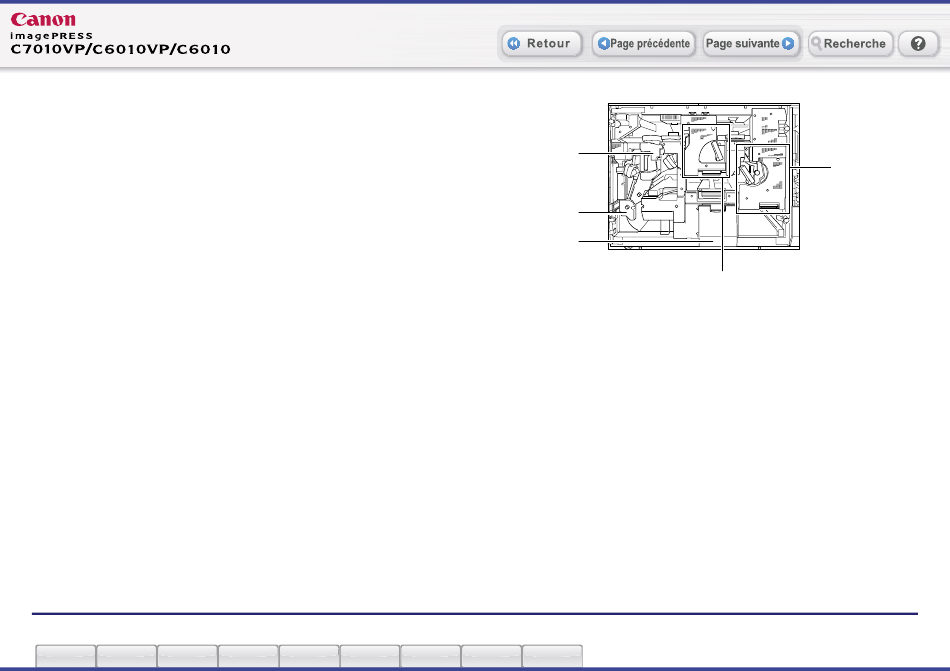

■ Fixing station
e
d
c
a Ensemble de fixation principal
Fixe le toner déposé sur le papier. A sortir pour dégager le papier en cas de
bourrage à cet emplacement. (Voir la section Ensemble de fixation principal,
p. A8-34.)
b Ensemble de fixation secondaire
Certains types de papier doivent passer par l'ensemble de fixation
secondaire après être passés par l'ensemble de fixation primaire pour que le
toner soit correctement fixé. A sortir pour dégager le papier en cas de
bourrage à cet emplacement. (Voir la section Ensemble de fixation
secondaire, p. A8-39.)
c Support du réceptacle de toner usagé
A sortir pour remplacer le réceptacle de toner usagé. (Voir la section
Remplacement du réceptacle de toner usagé, p. A7-54.)
a
b
Nomenclature A1-4
