swissflex uni 20-85RF Série Mode D'emploi page 4

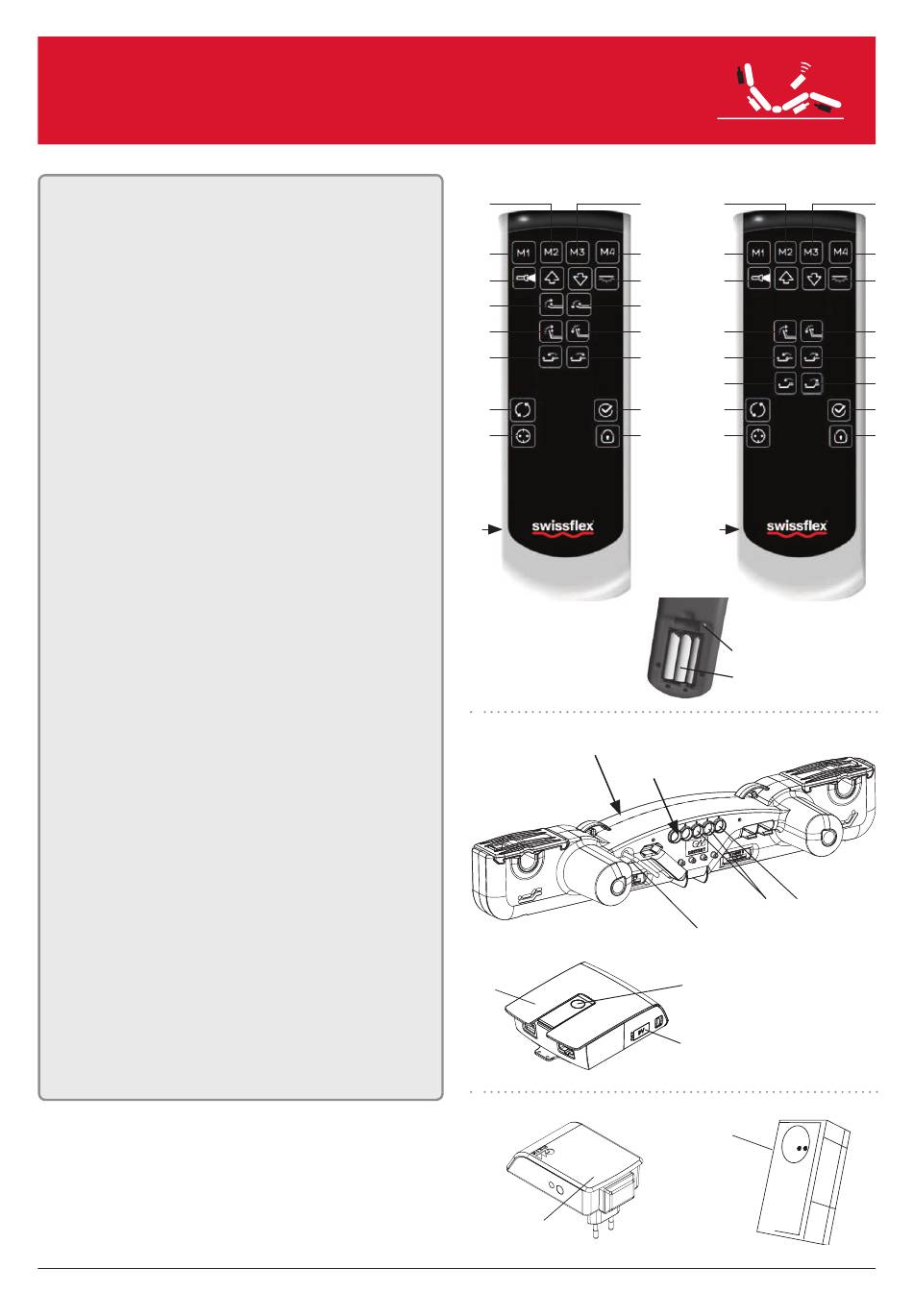

uni 20_85RF/uni 22_85RF bridge
Funk-Fernbedienung «Touch»
1 Memoryposition 1
2 Memoryposition 2
3 Memoryposition 3
4 Memoryposition 4
5 Taschenlampe
6 Alle Motoren «auf»
7 Alle Motoren «ab»
8 Unterflurbeleuchtung
9 Antrieb Kopfbereich «auf» (RFK)
10 Antrieb Kopfbereich «ab» (RFK)
11 Antrieb Rückenbereich «auf»
12 Antrieb Rückenbereich «ab»
13 Antrieb Oberschenkelbereich «auf»
14 Antrieb Oberschenkelbereich «ab»
15 Antrieb Unterschenkelbereich «auf» (RFF)
16 Antrieb Unterschenkelbereich «ab» (RFF)
17 Synchronfunktion aktivieren / deaktivieren
18 Memoryspeichertaste
19 Freisteckdose ein / aus
20 Tastenblockierung (Kindersicherung)
21 Batteriefach
(Rückseite Funk-Fernbedienung)
Im Batteriefach: Rote Teach-In-Taste
22 3 x AAA-Batterie (im Lieferumfang)
Motorensteuerung
23 Synchronanschluss
24 Notbeleuchtung (intern)
25 Netzteilanschluss /
Anschluss externe Unterflurbeleuchtung
26 Anschluss für Zusatzmotoren
27 Notbeleuchtung
(intern, Rückseite des Motors)
28 Schaltnetzteil
29 Batteriefach für Notabsenkung (2 x 9 V)
30 Notabsenkungstaste / Teach-in-Taste
31 Bluetooth RF-Gateway (Optional)
32 Freisteckdose (Optional)
4
Bedienungsanleitung
® «Touch»
RFK
2
1
5, 6
9
11
13
17
19
21
27
28
31
RFK
RFF
3 2
4 1
7, 8 5, 6
10
12 11
14 13
15
18 17
20 19
21
21
22
24
26 23
25 (2 Kabel)
30
29
32
RFF
3
4
7, 8
12
14
16
18
20
DE
