FIXER LES PALES DU VENTILATEUR

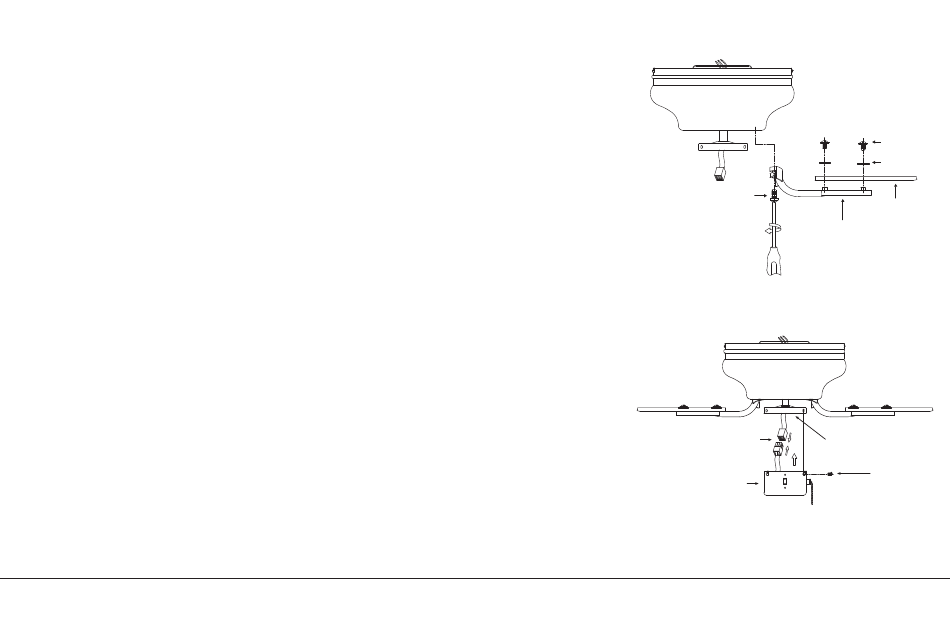

Étape 1. Fixez une pale au support de pale avec les vis et les rondelles fournies (voir la
Fig. 10). Commencez à serrer la vis dans le support. Répétez l'opération pour les deux
vis restantes.
Étape 2. Assurez-vous que la pale est droite et serrez toutes les vis.
Étape 3. Fixez chaque ensemble de pale au moteur à l'aide des vis de montage « pré-
installées » dans le support de pale.
INSTALLATION DU BOÎTIER DE COMMUTATEUR
REMARQUE : Avant de poursuivre l'installation, vérifier que l'alimentation est coupée au
disjoncteur principal ou que le fusible approprié a été retiré. La mise hors tension à l'aide
d'un interrupteur mural n'est pas suffisante pour empêcher les chocs électriques.
Étape 1. Tout en maintenant le boîtier de commutateur sous votre ventilateur de
plafond, rapprochez les connecteurs de fil carrés. Un du ventilateur et un du boîtier de
commutateur (Fig. 11).
REMARQUE : Ces connecteurs sont codés par couleur et se verrouillent UNIQUEMENT
lorsque les bandes colorées sont alignées.
Étape 2. Poussez soigneusement tous les fils dans le boîtier de commutateur. Fixez le
boîtier de commutateur sur la bague de montage avec les vis (fournies). Assurez-vous
que les vis sont serrées fermement (Fig. 11).
Vis
Connecteur de fil
Boîtier de commutateur
VENTILATEUR BASICS PRO LEGACY 52 po | 11
Vis
Rondelle
s
Pale
Support de pale
Fig. 10
Bague de montage
Vis
Fig. 11
