Installation Guide • Installationshandbuch • Guía de instalación •
ANFORDERUNGEN
• Sentinel Boat Monitor
• Sentinel Hub mit 2 AA-Batterien
• Sentinel-Tester-App (Android)
• Sentinel Marine solutions App
(Android oder iOS)
REQUISITI
• Sentinel Boat Monitor
• Il Sentinel Hub con 2 batterie di tipo AA
• L'app Sentinel Tester (Android)
• L'app Sentinel Marine solutions
(Android o iOS)

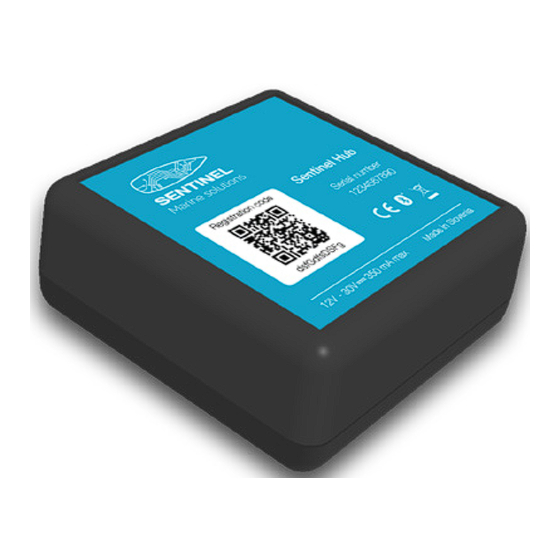

Sentinel Hub is a wireless interface extension of the Boat Monitor device.
EN
It is used to add additional inputs and outputs to existing range of Boat Monitor sensors.
Der Sentinel Hub ist eine drahtlose Schnittstellenerweiterung des Boat Monitor. Es wird
DE
verwendet, um zusätzliche Ein- und Ausgänge zu bestehenden Boot-Monitor-Sensoren
hinzuzufügen.
Sentinel Hub es una extensión del interfaz inalámbrico del dispositivo Boat Monitor. Se utiliza
E
para agregar entradas y salidas adicionales a los existentes sensores del Boat Monitor.
Il Sentinel Hub è l'interfaccia wireless del Boat Monitor. E' usato per aggiungere ulteriori input e
IT
output ai sensori essitenti del Boat Monitor.
Le Sentinel Hub est une interface d'extension sans fil de l'appareil Boat Monitor. Elle est utilisée
FR
pour ajouter des entrées et des sorties supplémentaires à la gamme existante des capteurs du
système de surveillance de bateau.
Guida all'installazione • Guide d'installation
REQUIREMENTS
• Sentinel Boat Monitor device
• Sentinel Hub with 2 AA batteries
• Sentinel Tester app (Android)
• Sentinel Marine solutions app (Android or iOS)
Sentinel Hub
REQUISITOS
DE
• Sentinel Boat Monitor
• Sentinel Hub con 2 pilas AA
• Aplicación Sentinel Tester (Android)
• Aplicación Sentinel Marine solutions
(Android o iOS)
EXIGENCES
IT
• Sentinel Boat Monitor
• Sentinel Hub avec 2 piles AA
• Application test Sentinel (android)
• Application Sentinel Marine solutions
(Android ou iOS)
EN
E
FR
Publicité
Sommaire des Matières pour Sentinel HUB
- Page 1 Sentinel Hub es una extensión del interfaz inalámbrico del dispositivo Boat Monitor. Se utiliza para agregar entradas y salidas adicionales a los existentes sensores del Boat Monitor. Il Sentinel Hub è l’interfaccia wireless del Boat Monitor. E’ usato per aggiungere ulteriori input e output ai sensori essitenti del Boat Monitor.
- Page 2 Sicherungshalter mit einer 1 Ampere Sicherung am Pluskabel (+) so nah wie möglich an der Batterieklemme. El Sentinel Hub debe alimentarse con dos pilas AA y / o una tensión externa de hasta 60 V. Recomendamos utilizar siempre 2 pilas AA para evitar desconexiones.
- Page 3 NOTE! • HINWEIS! • ¡NOTA! • NOTA BENE! • REMARQUE ! Sentinel Hub has a built-in temperature, humidity and pressure sensor. To ensure these measure- ments are realistic place the Hub in a shaded area, away from any sources of heat and protected from splashing water and rain.
- Page 4 Los terminales digitales IO pueden ser configurados como entradas o salidas (vea sección 2) - La entrada digital indica la presencia de una tensión conectada entre el terminal IO y GND. Los voltajes inferiores a 5 V se muestran como 0 lógico ("apagado"). Más altos se muestran como 1 ("encendido").
- Page 5 12/24 V Resistencia de derivación • Resistore shunt • Résistance shunt 80mV max. Load • Ladung • Cargar • Load • Sentinel Hub Carica • Ladung • Charge Cargar • 80mV max. Carica • Sentinel Hub Shunt resistor • Charge Nebenschlusswiderstand •...
- Page 6 Differenzspannungsbereich des Nebenschlusseingangs von ±80 mV nicht überschreitet. Die Strommessung ist bidirektional und zeigt den Stromfluss in beide Richtungen an. Die Abbildungen 1.2A und 1.2B zeigen die High-Side- und Low-Side-Strommessung. Das System ist für 500A/50mV Nebenwiderstände vorkonfiguriert. Wenn Sie einen anderen Wert installieren, melden Sie bitte den Wert Ihres Nebenschlusswiderstandes an support@sentinelmarine.net.
- Page 7 Esempio di casi d’uso • Exemple de cas d'utilisation In the following example the Sentinel Hub will be used to monitor one (magnetic) switch, used as a door sensor and switch one AC load line as shown in fig 2.
- Page 8 1. Connect the wires for magnetic switch to IO 1 and power relay coil to terminal IO 2. 2. Attach the ground wire to one or both of the terminals labeled GND. 3. Optionally, 12/24 V power line can be connected to the +Vbat input to supply the hub and monitor the battery supply voltage.
- Page 9 Prima di inziare questa fase è necessario installare l’app del “Sentinel Tester” prendendola dal Play store sul dispositivo mobile Android personale. Le Sentinel Hub doit être associé à un appareil Boat Monitor pour enregistrer les mesures et configurer les entrées / sorties. Assurez-vous que le système de surveillance pour bateau est connecté...
- Page 10 Escanee el código QR en Sentinel Hub y espere que se complete el emparejamiento. Eseguire la scansione del codice QR sul Sentinel Hub, è attendere che il collegamento si attivi. Scannez le code QR sur le Sentinel Hub et attendez que le couplage soit terminé.
- Page 11 The Sentinel Hub should now appear in the Peripherals list. You can tap on IO 1 and IO 2 to configure them as inputs or outputs. By default, IO 1 and IO 2 ports are configured as input. IMPORTANT! An IO, wired as an input, should never be configured as an output! By doing so, you can short circuit input voltage on the IO terminal to the ground.
- Page 12 Wenn Ihr Boat Monitor noch nicht in Ihrem Sentinel-Konto registriert ist, befolgen Sie die Schritte in der "Boat Monitor Installationsanleitung", bevor Sie fortfahren. Si su Boat Monitor no está registrado en su cuenta de Sentinel todavía, siga los pasos en la "Guía de instalación de Boat Monitor" antes de continuar.
- Page 13 …). Press the “Edit” button to change which sensors are shown. Open the Switches tab. Here you will be able to toggle Hub IO 2 ON or OFF. You can rename the switches by pressing the “Edit” button.
- Page 14 Boat Monitor. Para obtener más información, póngase en contacto con nosotros en support@sentinelmarine.net Il Sentinel Hub aggiunge molti sensori in più al sistema, il che può richiedere una modifica nel tuo abbonamento legato al Boat Monitor. Per saperne di più scrivi a: support@sentinelmarine.net Le Sentinel Hub ajoute plusieurs capteurs supplémentaires au système, ce qui peut nécessiter un...
- Page 15 Full range temperature accuracy • Vollständige Genauigkeit der ± 1°C Temperaturmessung • Rango completo de Precisión de temperatura • Tolleranza in accuratezza delle temperatura • Précision de la tempéra- ture – plage entière Full range humidity accuracy • Vollständige Genauigkeit der ±...
- Page 16 Die Konformitätserklärung befindet sich im Karton zusammen mit dem Garantieschein. Cumplimiento de Sentinel Hub Este producto está marcado con el logotipo y utiliza frecuencias radiales armoniza- das en toda la Comunidad Europea y otros. Declaración de conformidad se encuentra en la caja junto con la hoja de garantía.
