L'interface Parallele - AXEL 65E Notice D'installation

Connectique et câblages

4.6 - L'INTERFACE PARALLELE

Les Platines Terminal modèle 65E sont équipées en standard d'une interface
parallèle :
14
$
% # "
$ %

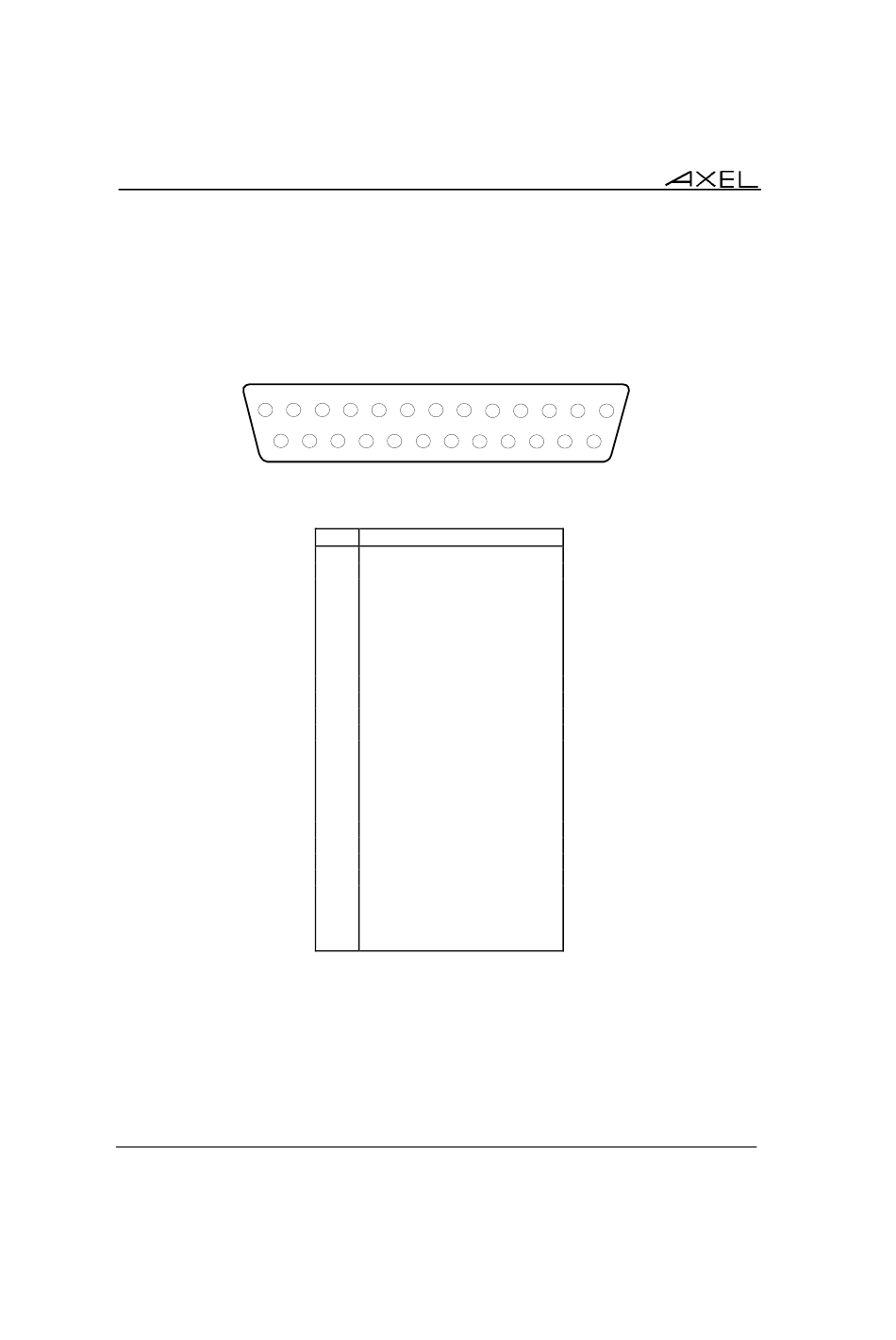

Connecteur parallèle
(face arrière du modèle 65E)
N° Nom du signal
1 Strobe
2 Bit de données 0
3 Bit de données1
4 Bit de données 2
5 Bit de données 3
6 Bit de données 4
7 Bit de données 5
8 Bit de données 6
9 Bit de données 7
10 Accusé de réception
11 Occupé
12 Fin de papier
13 Sélection
14 Saut de page automatique
15 Erreur
16 Initialisation de l'imprimante
17 Sélection en entrée
18 Masse
19 Masse
20 Masse
21 Masse
22 Masse
23 Masse
24 Masse
25 Masse
!
# " !
Notice d'installation - Modèle 65E
