- Page 1 Platine Terminal AXEL AX3000 Ethernet TCP/IP Modèle 75C Notice d'installation Février 2006 - Réf. : I75CF0521-2 Modèle AX3000/M75C Types IA et IB...
- Page 2 Email: info@axel.fr Les informations contenues dans ce document ne sont données qu'à titre indicatif ; elles peuvent être modifiées sans préavis. AXEL ne peut, en aucun cas, être tenu responsable des erreurs qui pourraient s'y être glissées. © - 2005-2006 - AXEL - Tous droits réservés...
-
Page 3: Table Des Matières
1 - INFORMATIONS GENERALES ..............1 1.1 - CONSEILS DE SECURITE..............1 1.2 - CONSEILS EMC ..................1 1.3 - SPECIFICATIONS PHYSIQUES ............2 2 - INSTALLATION ET BRANCHEMENTS............3 2.1 - DESCRIPTION..................3 2.2 - INSTALLATION..................4 2.2.1 - Branchements moniteur, clavier et souris ........4 2.2.2 - Branchement port Ethernet .............5 2.2.3 - Branchements ports auxiliaires ............6 2.2.4 - Branchements ports USB..............6 2.2.5 - Mise sous tension................7... - Page 4 La Platine Terminal AXEL est née d'un concept simple : dissocier l'écran et le clavier de l'électronique du terminal. Moniteur VGA / SVGA Platine AX3000 Clavier standard Entièrement conçues et fabriquées par AXEL, les Platines AX3000 possèdent une électronique spécifiquement dédiée TERMINAL et offrent...
-
Page 5: Informations Generales
SCHURTER Type MSF250 1A 250V Quick-acting - low-breaking capacity 1.2 - CONSEILS EMC Pour rester conforme aux normes de rayonnement électro-magnétique en vigueur dans la communauté européenne (EN 55022), les câbles de liaisons spécifiés doivent être protégés par un blindage EMC. Notice d'installation - Modèle 75C... -
Page 6: Specifications Physiques
1.3 - SPECIFICATIONS PHYSIQUES Température d'utilisation : 5 à 35 °C Humidité : 80° sans condensation Alimentation : 100 - 240 V 0,2 - 0,01 A 50 - 60 Hz Dimensions : 216x270x31 mm Poids : 1,35 Kg Notice d'installation - Modèle 75C... -
Page 7: Installation Et Branchements

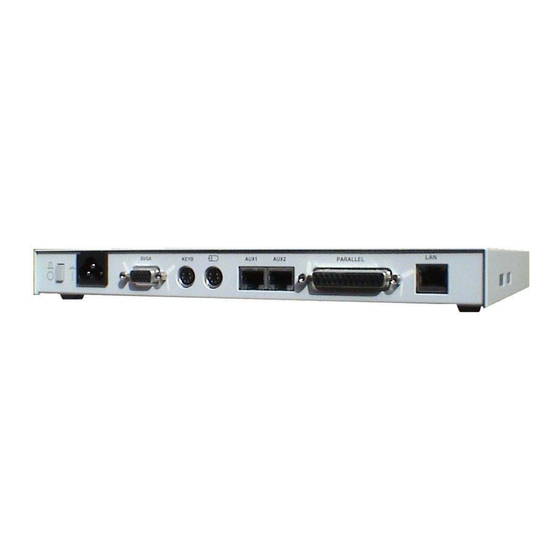

Terminal AXEL modèles 75C. 2.1 - DESCRIPTION Un voyant lumineux vert en face avant indique la mise sous tension. La face arrière de la Platine AXEL comporte : - 1 interrupteur secteur, - 1 prise d'alimentation, - 1 connecteur pour moniteur VGA ou SVGA,... -
Page 8: Installation
Connectez les cordons du moniteur VGA, du clavier compatible PC/AT et de la souris PS/2 éventuelle sur les prises correspondantes situées en face arrière : Dans le cas d'un clavier équipé d'une prise din (prise 'gros' modèle, ancien standard AT), utilisez un adaptateur din-minidin. Notice d'installation - Modèle 75C... -
Page 9: Branchement Port Ethernet
RJ45 doit être allumé. Ce voyant indique la validité de la connexion entre la Platine et le réseau Ethernet (serveur ou hub). Un voyant éteint peut correspondre à un câble Ethernet non conforme aux schémas donnés au chapitre 4.1 Notice d'installation - Modèle 75C... -
Page 10: Branchements Ports Auxiliaires
Installation et branchements 2.2.3 - Branchements ports auxiliaires Les Platines AX3000 TCP/IP modèles 75C sont équipées en standard de trois ports auxiliaires : - AUX1 : port série bidirectionnel, prise RJ45, - AUX2 : port série bidirectionnel, prise RJ45, - PARALLEL : port parallèle, prise femelle 25 pts. -
Page 11: Mise Sous Tension
Platine à droite de la prise RJ45. Si la Platine présente un autre comportement (émission d'un 'bip' continu, émission d'un 'double bip', affichage de messages d'erreur...), consultez le chapitre 5. Si les problèmes persistent, veuillez contacter votre fournisseur. Notice d'installation - Modèle 75C... -
Page 12: Demarrage Rapide
Démarrage rapide 3 - DEMARRAGE RAPIDE Ce chapitre décrit la procédure de configuration de la Platine TCP/IP AXEL. La combinaison de touches suivante permet d'entrer dans le set-up : Ce set-up permet de configurer individuellement tous les paramètres de fonctionnement de la Platine (environnement réseau, configuration des sessions et des ports auxiliaires...). - Page 13 - Adresse IP Platine : saisie obligatoire si le DHCP est inactif - Routeur par défaut : adresse IP du routeur par défaut (optionnel) - Adresse IP 1er serveur DNS : adresse IP du serveur DNS 1 (optionnel) Notice d'installation - Modèle 75C...
- Page 14 - Modèle d'imprimante (accessible seulement avec "Prt5250") : type et modèle de l'imprimante. Après validation, tous les paramètres set-up sont mis à jour et la Platine est prête à fonctionner. Notice d'installation - Modèle 75C...
-
Page 15: Connectiques Et Cablages
Le câble requis est de type double paire torsadée non blindé (UTP), catégorie 3 minimum (catégorie 5 conseillée). 1 2 3 4 5 6 7 8 Schéma du connecteur LAN (face arrière du modèle 75C) Note : la longueur maximum d'un câble 100BaseT doit être de 100 mètres. N° Nom du signal... -
Page 16: Connexion Directe À Une Carte Ethernet
Divers périphériques peuvent être connectés sur ces ports série bidirectionnels (imprimantes, lecteurs code-barres, écrans tactiles...) : 1 2 3 4 5 6 7 8 Schéma des connecteurs AUX1 et AUX2 (face arrière du modèle 75C) N° Nom du signal Sens... -
Page 17: Adaptateurs Rj45-Db9 Et Rj45-Db25
Connexion directe d'un périphérique à la prise RJ45 de la Platine : Platine Terminal - RJ45 Périphérique - 9 pts femelle > < < > Platine Terminal - RJ45 Périphérique DTE - 25 pts mâle > < < > Notice d'installation - Modèle 75C... -
Page 18: L'interface Clavier
Connectiques et câblages 4.3 - L'INTERFACE CLAVIER L'interface clavier des Platines AXEL est une prise de type minidin: N° Nom du signal Données Masse + 5 V CC Horloge 4.4 - L'INTERFACE SOURIS L'interface souris des Platines AXEL est une prise de type minidin: N°... -
Page 19: L'interface Video
Connectiques et câblages 4.5 - L'INTERFACE VIDEO L'interface vidéo de la Platine AXEL est compatible VGA et SVGA : Connecteur VGA / SVGA (face arrière du modèle 75C) N° Nom du signal Rouge Vert Bleu Masse Masse Masse Masse Masse... -
Page 20: L'interface Parallele
Connectiques et câblages 4.6 - L'INTERFACE PARALLELE Les Platines Terminal modèle 75C sont équipées en standard d'une interface parallèle : Connecteur parallèle (face arrière du modèle 75C) N° Nom du signal Strobe Bit de données 0 Bit de données1 Bit de données 2 Bit de données 3... -
Page 21: Les Ports Usb
Connectiques et câblages 4.7 - LES PORTS USB Les Platines Terminal modèle 75C sont équipées de deux ports USB situés sur le côté gauche. Spécifications techniques : - Vitesses supportées : - low-speed (1,5 Mbits) : clavier et souris - full-speed (12 Mbits) : imprimantes - Consommation maximale : 500 mA (cumulée sur les deux ports) -
Page 22: Diagnostic Des Anomalies
Platine et à la prise de courant murale. - LA PLATINE TERMINAL EMET SIFFLEMENT CONTINU IMMEDIATEMENT APRES LA MISE SOUS TENSION Ceci signifie qu'une erreur matérielle est survenue. Il est donc nécessaire de contacter votre fournisseur. Notice d'installation - Modèle 75C... - Page 23 - si le matériel (serveur ou hub) à l'autre extrémité du câble Ethernet est éteint ou défectueux, - si le câble Ethernet est défectueux ou non conforme aux spécifications données au chapitre précédent, - si l'interface Ethernet de la Platine ne fonctionne pas. Notice d'installation - Modèle 75C...
- Page 24 (choix incorrect de l'émulation). Vérifiez que la valeur de la variable TERM (au niveau UNIX) corresponde à l'émulation choisie (au niveau set-up). - L'IMPRIMANTE CONNECTEE A LA PLATINE AXEL NE FONCTIONNE Vérifiez que le câble utilisé soit conforme aux spécifications de ce document.
