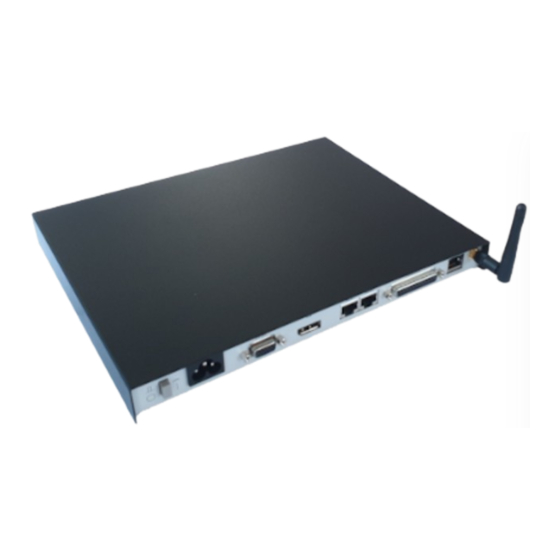

AXEL AX3000 Serie Guide De L'utilisateur

Masquer les pouces Voir aussi pour AX3000 Serie:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Platine Terminal AXEL
AX3000 modèles TCP/IP
Guide de l'utilisateur
Janvier 1997 - Réf. : TCPUF105/701-2

Publicité

Table des Matières
loading

Manuels Connexes pour AXEL AX3000 Serie

Sommaire des Matières pour AXEL AX3000 Serie

  • Page 1 Platine Terminal AXEL AX3000 modèles TCP/IP Guide de l'utilisateur Janvier 1997 - Réf. : TCPUF105/701-2...
  • Page 2 Fax : 01.69.28.82.04 Les informations contenues dans ce document ne sont données qu'à titre indicatif ; elles peuvent être modifiées sans préavis. AXEL ne peut, en aucun cas, être tenu responsable des erreurs qui pourraient s'y être glissées. © - 1995-1997 - AXEL - Tous droits réservés...

  • Page 3: Table Des Matières

    1 - SET-UP TCP/IP ..................1 2 - SET-UP TERMINAL ...................5 2.1 - GENERALITES..................6 2.1.1 - Entrée dans le set-up..............6 2.1.2 - Organisation du set-up..............7 2.1.3 - Notion de set-up prédéfini...............7 2.1.4 - Paramètres locaux et globaux ............8 2.1.5 - Sortie du set-up ................8 2.2 - OPTION 'ECRAN ET AFFICHAGE' ............9 2.2.1 - Paramètre 'Ecran' ................9 2.2.2 - Paramètre 'Mise en veille de l'écran'..........10...
  • Page 4 2.4 - OPTION 'PORT AUX1' ...............18 2.4.1 - Paramètre 'Fonctionnement'............18 2.4.2 - Paramètre 'Vitesse'...............19 2.4.3 - Paramètre 'Format des données' ..........20 2.4.4 - Paramètre 'Contrôle de flux pour l'émission' .........20 2.4.5 - Paramètre 'Test présence périphérique'........20 2.4.6 - Paramètre 'Contrôle de flux pour la réception' ......21 2.5 - OPTION 'PORT AUX2' ...............22 2.5.1 - Paramètre 'Fonctionnement'............22 2.5.2 - Paramètre 'Vitesse'...............23...
  • Page 5 3 - COMMANDES DE CONTROLE..............43 3.1 - EMULATIONS ANSI ................44 3.2 - EMULATIONS VT220, VT AS400, HFT ET ATO300......52 3.3 - EMULATIONS SM94XX..............59 ANNEXES......................65 A.1 - LES CLAVIERS..................66 A.2 - LES JEUX DE CARACTERES............78 A.2.1 - EMULATIONS ANSI et SM94xx...........78 A.2.2 - EMULATIONS VT220, VT AS400, HFT et ATO300......86 A.3 - LES TOUCHES PROGRAMMABLES..........91 A.3.1 - EMULATIONS ANSI ..............91...
  • Page 6 Set-up TCP/IP - 1 - SET-UP TCP/IP ________________________________________________________________ Guide de l'utilisateur - AX3000 TCP/IP...
  • Page 7 Set-up TCP/IP Ce chapitre présente rapidement les différentes fonctionnalités du set-up TCP/IP de la Platine Terminal AX3000. Le set-up TCP/IP est utilisé pour : - affecter l'adresse IP de la Platine Terminal, - définir l'environnement réseau accessible depuis la Platine (hosts, routers...), - associer un host à...
  • Page 8 Set-up TCP/IP Le menu général du set-up TCP/IP est le suivant : Ce set-up est présenté sous forme de menus horizontaux et déroulants. Les flèches de direction permettent le déplacement dans ces menus (des informations complémentaires associées à la sélection courante sont automatiquement affichées dans la partie inférieure de l'écran).

  • Page 9: Set-Up Terminal

    Set-up terminal - 2 - SET-UP TERMINAL ________________________________________________________________ Guide de l'utilisateur - AX3000 TCP/IP...

  • Page 10: Generalites

    7 autres sessions. 2.1.1 - Entrée dans le set-up L'entrée dans le set-up de la session courante de la Platine Terminal AXEL se fait par l'intermédiaire de la combinaison de touches suivante : Note : cette combinaison de touches n'est active qu'à...

  • Page 11: Organisation Du Set-Up

    D'autres actions (sortie du set-up, choix d'un set-up prédéfini...) sont possibles avec les touches de fonctions <F8> à <F12>. 2.1.3 - Notion de set-up prédéfini Un des points forts de la Platine Terminal AXEL est la notion de set-up prédéfini. Chaque système d'exploitation exige un comportement particulier des terminaux.

  • Page 12: Paramètres Locaux Et Globaux

    Set-up terminal complètement la Platine Terminal pour ce système. Cela permet une mise en œuvre rapide et fiable de la platine. 2.1.4 - Paramètres locaux et globaux Au niveau du set-up d'une session, deux types de paramètres peuvent être distingués : - paramètre local à...

  • Page 13: Option 'Ecran Et Affichage

    Set-up terminal 2.2 - OPTION 'ECRAN ET AFFICHAGE' Ce groupe de paramètres permet de configurer le type d'écran utilisé ainsi que le comportement de l'affichage de la platine. L'écran suivant apparaît, soit à l'entrée dans le set-up, soit après avoir appuyé sur la touche <F1> : Notes : - Une étoile (  ) devant le nom du paramètre signifie que ce paramètre est global, sinon il est local (cf.

  • Page 14: Paramètre 'Mise En Veille De L'écran

    Set-up terminal 2.2.2 - Paramètre 'Mise en veille de l'écran' La mise en veille de l'écran permet d'économiser le moniteur en le désactivant au bout d'un certain temps d'inactivité du terminal. Il est réactivé dès que le terminal est utilisé. 3 valeurs possibles pour ce paramètre global : - non : option inactive, - xx minutes : option active, le moniteur est réactivé...

  • Page 15: Paramètre 'Gestion Étendue Pour Cette Session

    Set-up terminal 2.2.4 - Paramètre 'Gestion étendue pour cette session' Ce paramètre local permet d'activer ou non la 'Gestion étendue de l'écran' (voir ci-dessus) pour cette session. Deux réponses possibles : - oui : gestion étendue active, - non : gestion étendue inactive, Note : ce paramètre n'apparaît pas si le paramètre 'Gestion étendue de l'écran' est égal à...

  • Page 16: Paramètre 'Cr = Cr+Lf

    Set-up terminal - non : si le curseur est sur la dernière colonne et qu'il doit aller à droite, il reste où il est. 2.2.9 - Paramètre 'CR = CR+LF' Deux valeurs possibles pour ce paramètre local : - oui : quand la platine reçoit le caractère 0Dh, elle l'interprète comme si elle avait reçu 0Dh et 0Ah.

  • Page 17: Option 'Clavier

    Set-up terminal 2.3 - OPTION 'CLAVIER' Ce groupe de paramètres permet de configurer l'environnement lié au clavier utilisé. L'écran suivant apparaît après avoir appuyé sur la touche <F2> : Notes : - Une étoile (  ) devant le nom du paramètre signifie que ce paramètre est global, sinon il est local (cf.

  • Page 18: Paramètre 'Jeu De Caractères

    Set-up terminal renvoient aucun code si elle sont utilisées seules (<Shift> ou <Alt> par exemple). Le deuxième type de gestion est le codage scancode (ou géographique). Avec cette méthode, un code (géographique) est attribué à chacune des touches. Chaque utilisation d'une touche envoie deux codes : le code de la touche et celui de son état (appuyé...

  • Page 19: Paramètre 'Clavier National

    Set-up terminal 2.3.3 - Paramètre 'Clavier national' Ce paramètre global n'apparaît que si le clavier est utilisé en ASCII (paramètre 'Codes'). Avec une gestion ASCII, il est nécessaire de préciser le type de clavier connecté pour savoir quelle lettre correspond à quelle touche (par exemple où...

  • Page 20: Paramètre 'Fonctionnement De La Touche "Caps

    Set-up terminal 2.3.6 - Paramètre 'Fonctionnement de la touche "CAPS"' Ce paramètre, qui n'apparaît que si le clavier est utilisé en ASCII, permet de spécifier le mode de la touche CAPS. Quand CAPS LOCK est positionné, deux comportements sont possibles : - Majuscules : seules les touches alphabétiques sont affectées (elles renvoient le caractère majuscule associé).

  • Page 21: Paramètre 'Initialisation Led Num

    Set-up terminal 2.3.8 - Paramètre 'Initialisation led Num' Ce paramètre global permet de fixer l'état de la led "num" (verrouillage pavé numérique) à la mise sous tension de la Platine Terminal AXEL. Deux états possibles : - allumée, - éteinte.

  • Page 22: Option 'Port Aux1

    Set-up terminal 2.4 - OPTION 'PORT AUX1' Ce groupe de paramètres permet de configurer la fonction et le mode de communication du port auxiliaire AUX1 (25 points). L'écran suivant apparaît après avoir appuyé sur la touche <F3> : Notes : - Tous les paramètres de cet écran sont des paramètres globaux. - Les valeurs des paramètres ne sont données qu'à...

  • Page 23: Paramètre 'Vitesse

    - service rtty, tty ou rtelnet associé : les données reçues par la Platine sont gérées par le service associé. UNIX les récupère au travers des serveurs AXEL ttyd ou axttyd ou du démon telnetd. 2.4.2 - Paramètre 'Vitesse' Ce paramètre fixe la vitesse de communication utilisée entre la Platine Terminal et l'ordinateur central.

  • Page 24: Paramètre 'Format Des Données

    Set-up terminal 2.4.3 - Paramètre 'Format des données' Ce paramètre détermine le format des données pour la communication entre l'AX3000 et le périphérique série. Appuyez sur <ESPACE> pour faire apparaître la liste et utilisez <   >, <   > et <RC> pour sélectionner une valeur : 7 Bits, 1 Stop, Pas de parité...

  • Page 25: Paramètre 'Contrôle De Flux Pour La Réception

    Set-up terminal d'éviter ceci : les donnés ne sont émises que si le périphérique est prêt à recevoir. Les deux valeurs possibles sont : - Non : le test n'est pas effectué - CTS : le signal CTS est utilisé pour ce test Notes : - Pour réaliser le test de présence sur le CTS, il est nécessaire d'utiliser un câble adapté...

  • Page 26: Option 'Port Aux2

    Set-up terminal 2.5 - OPTION 'PORT AUX2' Ce groupe de paramètres permet de configurer la fonction et le mode de communication pour le port auxiliaire AUX2 (RJ45). L'écran suivant apparaît après avoir appuyé sur la touche <F4> : Notes : - Tous les paramètres de cet écran sont des paramètres globaux. - Les valeurs des paramètres ne sont données qu'à...

  • Page 27: Paramètre 'Vitesse

    - service rtty, tty ou rtelnet associé : les données reçues par la Platine sont gérées par le service associé. UNIX les récupère au travers des serveurs AXEL ttyd ou axttyd ou du démon telnetd. 2.5.2 - Paramètre 'Vitesse' Ce paramètre fixe la vitesse de communication utilisée entre la Platine Terminal et l'ordinateur central.

  • Page 28: Paramètre 'Format Des Données

    Set-up terminal 2.5.3 - Paramètre 'Format des données' Ce paramètre détermine le format des données pour la communication entre l'AX3000 et le périphérique série. Appuyez sur <ESPACE> pour faire apparaître la liste et utilisez <   >, <   > et <RC> pour sélectionner une valeur : 7 Bits, 1 Stop, Pas de parité...

  • Page 29: Paramètre 'Contrôle De Flux Pour La Réception

    Set-up terminal d'éviter ceci : les donnés ne sont émises que si le périphérique est prêt à recevoir. Les deux valeurs possibles sont : - Non : le test n'est pas effectué - CTS : le signal CTS est utilisé pour ce test Notes : - Pour réaliser le test de présence sur le CTS, il est nécessaire d'utiliser un câble adapté...

  • Page 30: Option 'Modes De Fonctionnement

    Set-up terminal 2.6 - OPTION 'MODES DE FONCTIONNEMENT' Ce groupe de paramètres permet de définir le comportement de la Platine. L'écran suivant apparaît après avoir appuyé sur la touche <F5> : Notes : - Une étoile (  ) devant le nom du paramètre signifie que ce paramètre est global, sinon il est local (cf.

  • Page 31: Paramètre 'Langue Du Setup

    Set-up terminal Ce paramètre n'est pas persistant. A la mise sous tension, le mode local n'est jamais actif. 2.6.2 - Paramètre 'Langue du SETUP' Les messages du set-up sont disponibles soit en 'langue nationale' (dépend de la nationalité du firmware de la Platine - voir chapitre 2.14) sont en anglais. Deux réponses sont possibles pour ce paramètre global : - national (français ou espagnol) - US.
  • Page 32 Set-up terminal Appuyez alors sur <ESPACE> pour sélectionner le service désiré : aucun printd rtty rcmd rtelnet Note : ce menu apparaît directement si le service est aucun, rtelnet ou tty. Utilisez les flèches verticales et la touche <RC> pour choisir le service désiré. Chacun des services disponibles est adapté...

  • Page 33: Paramètre 'Service Associé Au Port Aux2

    Set-up terminal De plus pour les services printd, rtty et lpd, il est possible d'affecter ou non un filtre imprimante NL=CR+NL (0Ah = 0Dh + 0Ah). Note : le Port TCP ou le Nom IMP sont utilisés comme identifiants du port auxiliaire, il est donc important que les noms et les numéros des trois ports auxiliaires soient différents entre eux.

  • Page 34: Paramètre 'Service Associé Au Port Parallèle

    Set-up terminal - rcmd, : gestion par le service standard de commande distante rcmd ou rsh (ce service est utilisé pour réaliser des impressions) - rtelnet : ceci permet de connecter un terminal série sur le port. Il est nécessaire de déclarer ce port en fonctionnement bi-directionnel (option <F3>...
  • Page 35 Set-up terminal Si le service actuel est printd, rtty, rcmd ou lpd la boite de dialogue ci-dessous apparaît : Service : lpd Nom IMP : parallel Filtre : aucun Appuyez alors sur <ESPACE> pour sélectionner le service désiré : aucun printd rtty rcmd...

  • Page 36: Paramètre 'Emulation

    Set-up terminal Selon le service associé au port, il est possible de saisir, soit un numéro de Port TCP (printd et rtty), soit un Nom IMP (lpd et rcmd). De plus pour les services printd, rtty et lpd, il est possible d'affecter ou non un filtre imprimante NL=CR+NL (0Ah = 0Dh + 0Ah).

  • Page 37: Paramètre 'Séquence De Déconnexion

    Set-up terminal Note : les émulations SM9400, SM9412 et ATO300 sont disponibles sur demande (firmware spécial). 2.6.8 - Paramètre 'Séquence de déconnexion' Les données reçues par un terminal peuvent être affichées à l'écran ou transmises au port auxiliaire par défaut (pour une imprimante locale par exemple).

  • Page 38: Paramètre 'Coloriage Des Attributs Vidéo

    Set-up terminal 2.6.11 - Paramètre 'Coloriage des attributs vidéo' La Platine Terminal AXEL intègre la notion de 'colorisation'. La colorisation, locale à une session, permet d'affecter à un attribut monochrome des couleurs de fond et de caractère. Cela permet notamment d'utiliser en couleur un logiciel monochrome, sans avoir à...
  • Page 39 Set-up terminal Il existe 4 critères de colorisation : - Normal : caractère sans attribut particulier. - Inverse-vidéo : l'attribut monochrome d'inversion vidéo. - Souligné : l'attribut monochrome de souligné. Note : si la gestion étendue de l'écran (voir chapitre 2) permet le souligné...

  • Page 40: Option 'Tabulations

    Set-up terminal 2.7 - OPTION 'TABULATIONS' Ce groupe de paramètres permet de définir la position des tabulations utilisées par la session courante si celle-ci gère le clavier en mode ASCII. L'écran suivant apparaît après avoir appuyé sur la touche <F6> : Note : les valeurs des différents paramètres de cet écran ne sont données qu'à...

  • Page 41: Option 'Touches De Fonction

    Set-up terminal 2.8 - OPTION 'TOUCHES DE FONCTION' Ce groupe de paramètres permet de définir les valeurs des touches programmables de la session courante si celle-ci gère le clavier en mode ASCII. A chaque touche programmable est affecté un ou plusieurs caractères. L'écran suivant apparaît après avoir appuyé...

  • Page 42: Option 'Annuler Les Modifications

    Set-up terminal Entrez les caractères affectés à cette touche. Tous les caractères sont valides (mêmes ceux dont le code ASCII est inférieur à 32 ou supérieur à 128). Note : pour entrer un caractère par son code ASCII, appuyez sur la touche <Alt>, entrez le code ASCII en notation décimale depuis le pavé...

  • Page 43: Option 'Prendre Le Setup Sauvegarde

    Set-up terminal Après confirmation, toutes les modifications effectuées depuis la dernière entrée dans le set-up sont annulées. 2.10 - OPTION 'PRENDRE LE SETUP SAUVEGARDE' Cette commande est activée au moyen de la touche <F9>. Après confirmation, toutes les modifications effectuées dans le set-up depuis que la Platine a été...

  • Page 44: Option 'Sortie Sans Sauvegarde

    Set-up terminal Le déplacement dans cette liste s'effectue au moyen de <   > et <   >, le choix de l'un des ces set-up prédéfinis au moyen de <RC>. L'appel d'un set-up prédéfini entraîne automatiquement le paramétrage complet de la Platine Terminal selon les valeurs prévues par défaut pour chacune des émulations.

  • Page 45: Option 'Lecture Des Parametres

    Set-up terminal Une confirmation est ensuite demandée ('CONFIRMEZ VOTRE CHOIX') pour quitter le set-up. Toutes les modifications effectuées depuis l'entrée dans le set-up sont sauvegardées en CMOS, c'est à dire que même éteinte, la Platine Terminal conserve ces modifications. Note : si l'option propagation est sélectionnée en sortie de set-up, les paramètres de la session courante sont mis à...

  • Page 46: Option 'Multi-Session

    Set-up terminal 2.15 - OPTION 'MULTI-SESSION' Cet écran, appelé par la combinaison de touches <Alt><F2>, permet de choisir les combinaisons de touches utilisées pour changer de session : Une séquence de changement de session est composée ainsi : - un introducteur commun aux 8 séquences de changement de session, - une touche quelconque caractérisant la session.
  • Page 47 Commandes de contrôle - 3 - COMMANDES DE CONTROLE ________________________________________________________________ Guide de l'utilisateur - AX3000 TCP/IP...
  • Page 48 Commandes de contrôle Ce chapitre décrit la syntaxe et la fonction de chaque commande de contrôle du terminal pour chacune des émulations. La Platine AX3000 supporte plusieurs émulations. On distingue : - les émulations ANSI, - les émulations VT220, VT AS400, HFT et ATO300 (firmware spécial pour ATO300), - les émulations SM9400 et SM9412 (firmware spécial).
  • Page 49 Commandes de contrôle Notes : - Dans une séquence CSI, mis à part le caractère introducteur (Esc), tous les autres caractères ont une valeur supérieure à 20h. - Pour les 4 émulations liées à SCO, CSI peut aussi être obtenu par le seul caractère 9Bh (au lieu des deux caractères Esc [).
  • Page 50 Commandes de contrôle Efface les caractères : depuis le curseur jusqu'à la fin de la ligne CSI 0 K depuis le début de la ligne jusqu'au curseur CSI 1 K de toute la ligne CSI 2 K Détruit Pn caractères à partir du curseur CSI Pn P Détruit Pn lignes à...
  • Page 51 Commandes de contrôle Définit les couleurs du mode coloriage CSI < 2;Cn1;...;Cn8 G Redéfinit une couleur de la palette VGA CSI < 3;Cn;Pn G Décodage étendu actif (voir ci-après section décodage étendu ) CSI < 0 B Décodage étendu inactif CSI <...
  • Page 52 Exemple : avec la séquence ESC Q 0 amenu^-a, <F1> renvoie menu <RC> Mode AXEL : Syntaxe : CSI < Code P Délimiteur Message Délimiteur - Code : numéro de la touche à redéfinir (voir annexe A.3 ou set-up) - Délimiteur : caractère supérieur à...
  • Page 53 Commandes de contrôle Gestion spécifique des couleurs (sauf pour ANSI DOS) Définit la couleur de la bordure d'écran (64 couleurs possibles) CSI = Cn A VGA mode 'blink' (8 couleurs de fond) CSI = D VGA mode 'bold' (16 couleurs de fond) CSI = E CSI = Cn F * Définit la couleur normale pour les caractères...
  • Page 54 Commandes de contrôle Décodage étendu En mode décodage étendu, de nouvelles séquences et caractères de contrôle sont décodés en plus des séquences ANSI précédemment décrites. Ces nouvelles séquences reprennent certaines fonctions des séquences existantes avec l'avantage de comporter moins de caractères que leur équivalent ANSI. Cela permet d'optimiser les temps d'affichage et de traitement.
  • Page 55 Commandes de contrôle Fonction Séquence imitée Séquence Caractère gris foncé Esc r 8 CSI 1;30m Caractère rouge clair Esc r 9 CSI 1;31m Caractère vert clair Esc r A CSI 1;32m Caractère jaune Esc r B CSI 1;33m Caractère bleu clair Esc r C CSI 1;34m Caractère magenta clair...
  • Page 56 Commandes de contrôle 3.2 - EMULATIONS VT220, VT AS400, HFT ET ATO300 Trois formats de commandes de contrôle sont utilisés : xx : le code ASCII, exprimé en hexadécimal, du caractère de contrôle (exemple : 1Bh est égal à 27 décimal). Esc x Esc : caractère 1Bh caractère ASCII supérieur à...
  • Page 57 Commandes de contrôle Détruit Pn lignes à partir de la ligne du curseur CSI Pn M Efface les caractères : depuis le curseur jusqu'à la fin de l'écran CSI 0 J depuis le début de l'écran jusqu'au curseur CSI 1 J de tout l'écran CSI 2 J Efface les caractères :...
  • Page 58 Commandes de contrôle Ps = 22 : enlève l'attribut sur-brillant Ps = 24 : enlève l'attribut souligné Ps = 25 : enlève l'attribut clignotant Ps = 27 : enlève l'attribut inverse vidéo Ps = 3x : positionne la couleur de caractère x (x varie de 0 à 7) 0 : noir 1 : rouge 2 : vert...
  • Page 59 Commandes de contrôle Ps = ?2 : passe la Platine en décodage VT52 Ps = ?3 : passe l'écran en 80 colonnes Ps = ?4 : mode scrolling normal Ps = ?5 : passe l'écran en mode normal Ps = ?6 : origine des coordonnées relative au coin supérieur gauche de l'écran Ps = ?7 : mode 'Wrap EOL' inactif Ps = ?8 : pas de répétition automatique des touches Ps = ?12 : éteind la led CAPS LOCK...
  • Page 60 Commandes de contrôle Allume ou éteind les leds du clavier CSI < Pn1;Pn2;Pn3 O Pn1 est l'état de la led NUM, Pn2 est l'état de la led CAPS et Pn3 est l'état de la led SCROLL. Les valeurs possibles des paramètres Pn sont : Pn = 0 : l'état de la led n'est pas modifié...
  • Page 61 à affecter à la touche. exemple : LOG <RC> se code 4C4F470D Mode AXEL : Syntaxe : CSI < Code P Délimiteur Message Délimiteur - Code : numéro de la touche à redéfinir (voir annexe A.3 ou set-up) - Délimiteur : caractère supérieur à...
  • Page 62 Commandes de contrôle Demande de status imprimante CSI ? 15 n Réponse du terminal : CSI ? 10 n (imprimante prête) CSI ? 11 n (imprimante non prête) Demande de status des touches programmables CSI ? 25 n Réponse du terminal : CSI ? 20 n (touches non verrouillées) CSI ? 21 n (touches verrouillées) Demande de nationalité...
  • Page 63 Commandes de contrôle 3.3 - EMULATIONS SM94XX Trois formats de commandes de contrôle sont utilisés : xx : le code ASCII, exprimé en hexadécimal, du caractère de contrôle (exemple : 1Bh est égal à 27 décimal). Esc x Esc : caractère 1Bh caractère ASCII supérieur à...
  • Page 64 Commandes de contrôle Efface Pn caractères de la ligne à partir du curseur CSI Pn X Efface les caractères de toutes la ligne CSI 2 K Insère Pn caractères nuls à partir de la position courante du curseur CSI Pn @ Insère Pn lignes de caractères nuls à...
  • Page 65 Commandes de contrôle Codes de contrôle autorisés depuis le clavier Esc O Codes de contrôle interdits depuis le clavier Esc N Sauvegarde de la configuration du terminal Esc ! 2 Restauration de la configuration du terminal Esc ! 3 Gestion de portion d'image écran Une portion d'écran est définie par son coin supérieur gauche et son coin inférieur droite.
  • Page 66 Le retour du curseur dans la partie principale de l'écran s'effectue à la réception de 0Dh. Gestion des touches programmables 2 modes sont disponibles (IN2 et AXEL) : Mode IN2 : Redéfinition : Esc K 0 Code Délimiteur Message Délimiteur - Code : touche de fonction à...
  • Page 67 Commandes de contrôle Tracé de rectangle et de segment de droite Esc m Ps Pc1 Pl1 Pc2 Pl2 - Ps : code de la fonction ps='D' : tracé d'un segment vertical ps='@' : tracé d'un segment horizontal ps='H' : tracé d'un rectangle ps='$' : effacement d'un segment vertical ps='!' : effacement d'un segment horizontal...
