Connectique et câblages

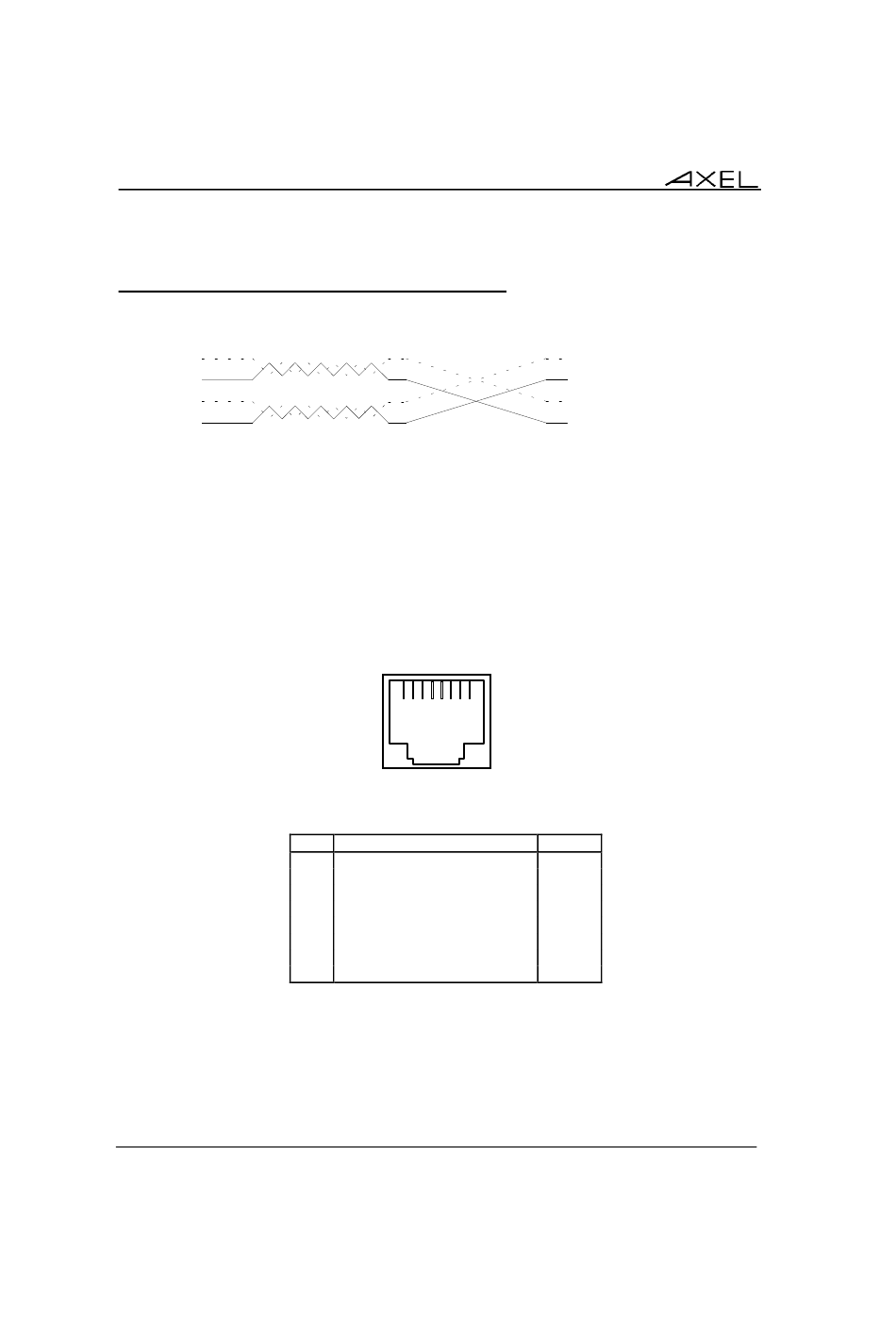

4.1.2 - Connexion directe à une carte Ethernet
IMPORTANT : un câble étant constitué de deux paires torsadées, il est
impératif que les fils TX+ et TX- fassent partie d'une même paire et que les
fils RX+ et RX- fassent partie de l'autre paire.
4.2 - LES PORTS SERIE AUX1 ET AUX2 - RJ45
Divers périphériques peuvent être connectés sur ces ports série bidirectionnels
(imprimantes, lecteurs code-barres, écrans tactiles...) :
10
! " #
Schéma des connecteurs AUX1 et AUX2
(face arrière du modèle 65E)
N°
Nom du signal
1
RTS (Request To Send)
2
DTR (Data Terminal Ready)
3
RD (Received Data)
4
SG (Signal Ground)
5
CTS (Clear To Send)
6
TD (Transmitted Data)
7
---
8
DCD (Data Carrier Detected)
Sens
Sortie
Sortie
Entrée
---
Entrée
Sortie
---
Entrée
Notice d'installation - Modèle 65E
