Câblage
"
50
4.1.2
Spécifications de câble
Câble de signal
• Câble PVC 3 x 0,38 mm² avec blindage de cuivre tressé commun (Ø 7 mm) et conducteurs
blindés individuellement
• Pour la détection présence produit (DPP) : câble PVC 4 × 0,38 mm² avec blindage de cuivre
tressé commun (Ø 7 mm) et conducteurs blindés individuellement
• Résistance de ligne : 50 km
• Capacité fil/blindage : 420 pF/m
• Température de service permanente : -20...+80 °C
• Section du câble : max. 2,5 mm²
Câble de bobine
• Câble PVC 2 x 0,75 mm² avec blindage cuivre tressé commun (Ø 7 mm)
• Résistance de ligne : 37 km
• Capacité fil/fil, blindage mis à la terre : 120 pF/m
• Température de service permanente : -20...+80 °C
• Section du câble : max. 2,5 mm²
• Tension d' é preuve pour l' i solation de câble : 1433 V AC r.m.s. 50/60 Hz ou 2026 V DC

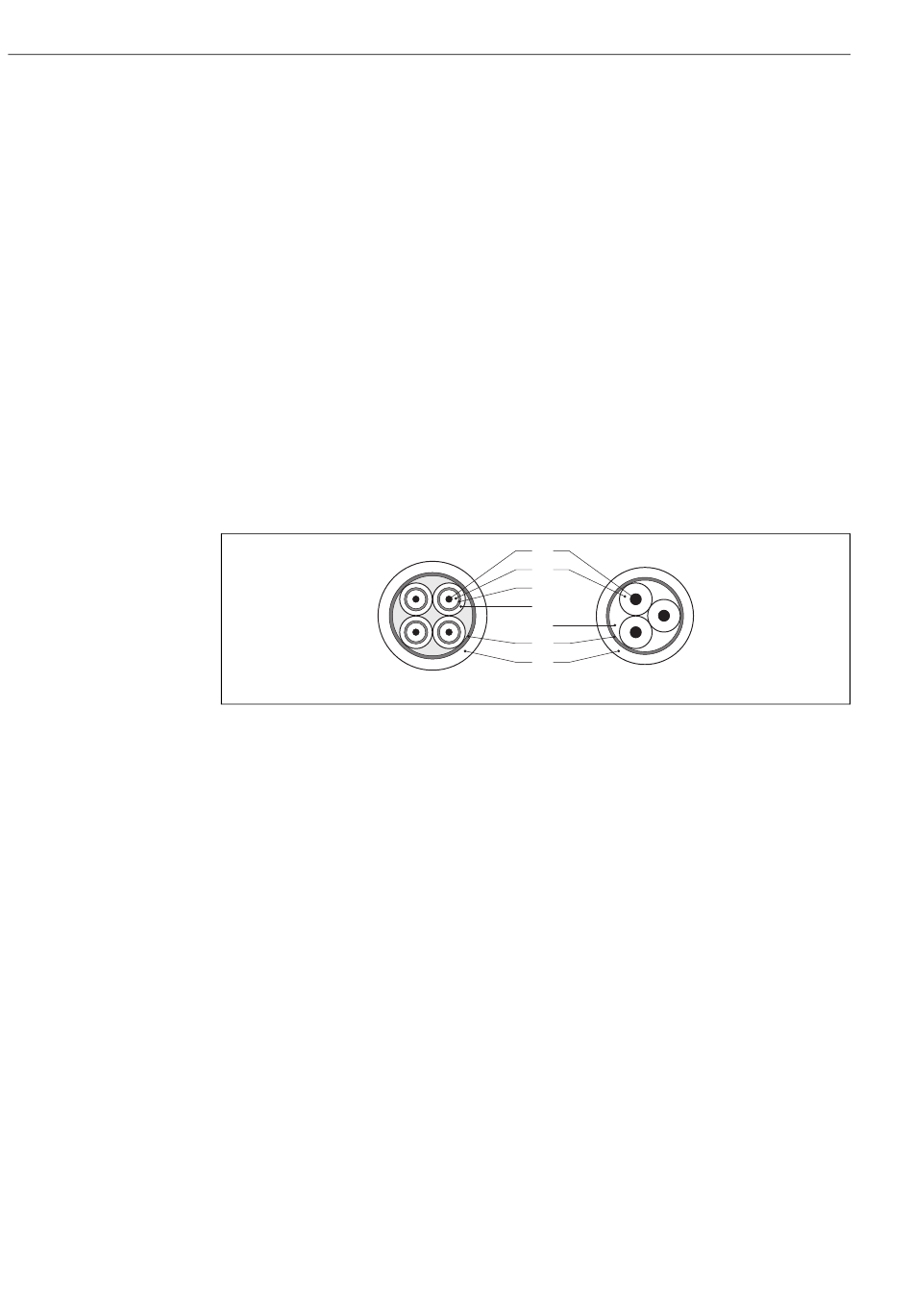

Fig. 32 :
Section de câble
a
Câble de signal
b
Câble de bobine
1 = Fil, 2 = Isolation de fil, 3 = Blindage de fil, 4 = Gaine de fil, 5 = Renfort de fil, 6 = Blindage de câble, 7 = Gaine extérieure
Câbles de raccordement renforcés
En option, Endress+Hauser fournit aussi des câbles de liaison renforcés avec une tresse
métallique supplémentaire.
De tels câbles sont recommandés dans les cas suivants :
• Mise à la terre de câbles
• Présence de rongeurs
• Insert de mesure sous protection IP 68 (NEMA 6P)
Utilisation en environnement fortement parasité :
L' e nsemble de mesure satisfait aux exigences générales de sécurité selon EN 61010-1 et aux
exigences CEM selon CEI/EN 61326.
Attention !
La mise à la terre se fait par le biais des bornes de terre prévues à cet effet à l' i ntérieur du
boîtier de raccordement. Veiller à ce que les portions de blindage de câble dénudées et
torsadées jusqu' à la borne de terre soient le plus courtes possibles.
1
2
3
4
5
6
7
a
Proline Promag 53
b
Endress+Hauser
A0003194
