CITY MULTI Control System
and M-series and P-series Air Conditioners

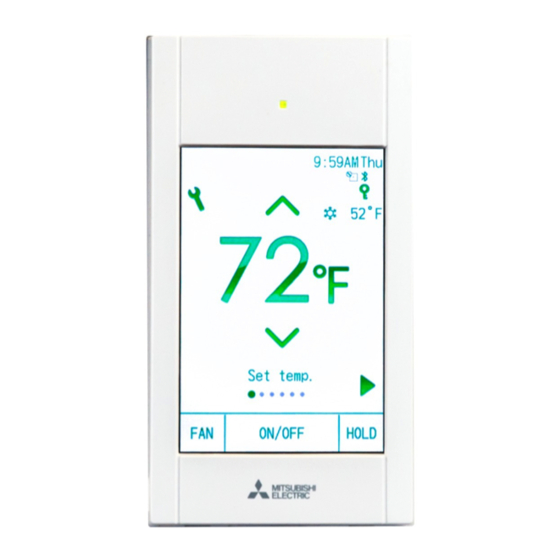

MA Touch Remote Controller
PAR-CT01MAU-SB
Installation Manual
This installation manual describes how to install the MA Touch Remote Controller for use with
Mitsubishi Building Air Conditioning System, direct expansion type CITY MULTI air conditioner indoor
units ("-A" type and later), and M-series and P-series air conditioners.
Please be sure to read this installation manual and the files on the CD-ROM that is supplied with the
Touch Remote Controller before proceeding with the installation. Failure to follow the instructions may
result in equipment damage.
For information not contained in this booklet, please refer to the files on the CD-ROM that is supplied
with the Touch Remote Controller. If the files are not readable, please contact your dealer.
For information on how to wire and install the air conditioning units, refer to the installation manual.
After the installation, hand over this manual to users.
