DS160/DS161 Guide d'installation
1.0
Description
Le DS160/161 est un détecteur infrarouge passif (IRP) conçu pour les
applications de demande de sortie (REX).
Le DS160/161 est homologué UL en tant que dispositif de contrôle
d'accès par la norme UL 294 et homologué UL de classe I pour le Canada
par la norme ULC-S319 lorsqu'il est connecté à un système de contrôle
d'accès homologué UL. Pour les applications d'installation homologuées
C-UL, le détecteur de demande de sortie doit être connecté à des
dispositifs compatibles homologués ULC-S319 (unités de contrôle,
alimentation et verrous).
La technologie intégrée au DS160/161 est fondée sur le principe selon
lequel tous les objets émettent de l'énergie infrarouge. Plus un objet est
chaud, plus il émet d'énergie infrarouge. La technologie IRP du DS160/161
lui permet de détecter le changement d'énergie infrarouge qui survient
lorsqu'une personne passe dans son champ de vision.
Le DS160/161 est doté de fonctionnalités telles que l'entrée logique
séquentielle (SLI) pour éviter toute entrée non autorisée. La technologie
SLI vous permet d'armer le détecteur à l'aide de n'importe quel dispositif à
contact sec, comme un autre détecteur, un lecteur de carte ou le système
de contrôle d'accès. Vous bénéficiez ainsi du meilleur contrôle possible
pour ce type d'application.
Un buzzer intégré s'active automatiquement lorsque la porte s'ouvre. Le
buzzer peut être contrôlé à partir de n'importe quel dispositif à contact sec.
Le modèle de détection du DS160/161 présente une zone de couverture
dense en forme de C, idéale pour la plupart des applications de demande
de sortie. En outre, le contrôle complet de la zone permet de régler la
couverture sur une seule zone ou de la localiser sur une poignée de
porte, par exemple. Il existe quinze modèles de couverture possibles,
convenant à la plupart des applications. Cette fonctionnalité, combinée
à la possibilité de surveiller la porte et de contrôler le verrou de manière
intelligente, renforce considérablement la sécurité pour ces types
d'applications.
Le DS160/161 utilise le traitement de signal Motion Analyzer II pour éviter
toute activation intempestive due aux conditions environnementales. La sortie
relais est constituée de deux contacts en forme de « C » dont le verrouillage
peut être réglé d'environ 0,5 s à 64 s. Le temps de verrouillage présente
deux modes de fonctionnement : réinitialisable (le temporisateur n'expire
pas tant que quelqu'un se trouve dans le champ de vision) et non
réinitialisable (le relais reste verrouillé pendant une période fixe). Le relais
peut également être programmé en mode de sécurité ou de protection
contre les défaillances en cas de coupure de courant.
Le DS160/161 comporte un jeu de contacts de relais spécialement protégés
contre les pics de tension de force électromotrice causés par une connexion
à des charges inductives.
Le DS160/161 peut être fixé au mur ou au plafond et sa zone de couverture
peut être orientée et/ou masquée pour accroître son efficacité en fonction
des besoins d'installation. Il n'est pas prévu comme moyen d'évacuation
d'urgence principal.

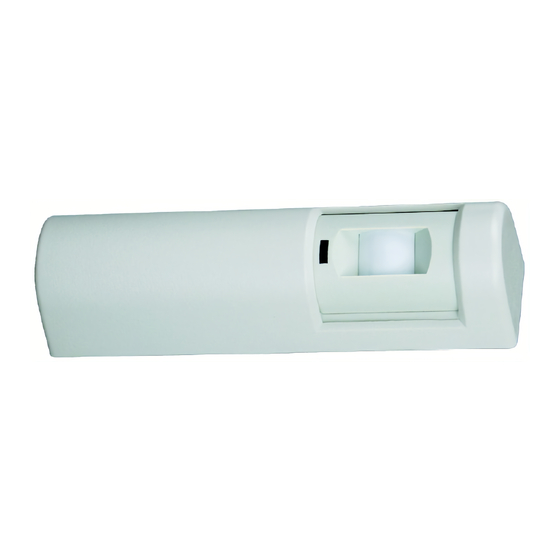

Le DS160/161 existe en version avec coffret gris clair (DS160) ou avec
coffret noir (DS161) et avec une plaque de finition en option (gris clair
TP160 ou noire TP161) capable de couvrir un coffret de branchement
simple. Des fermetures antipanique doivent être utilisées avec ce
dispositif ou tout autre dispositif de sortie.

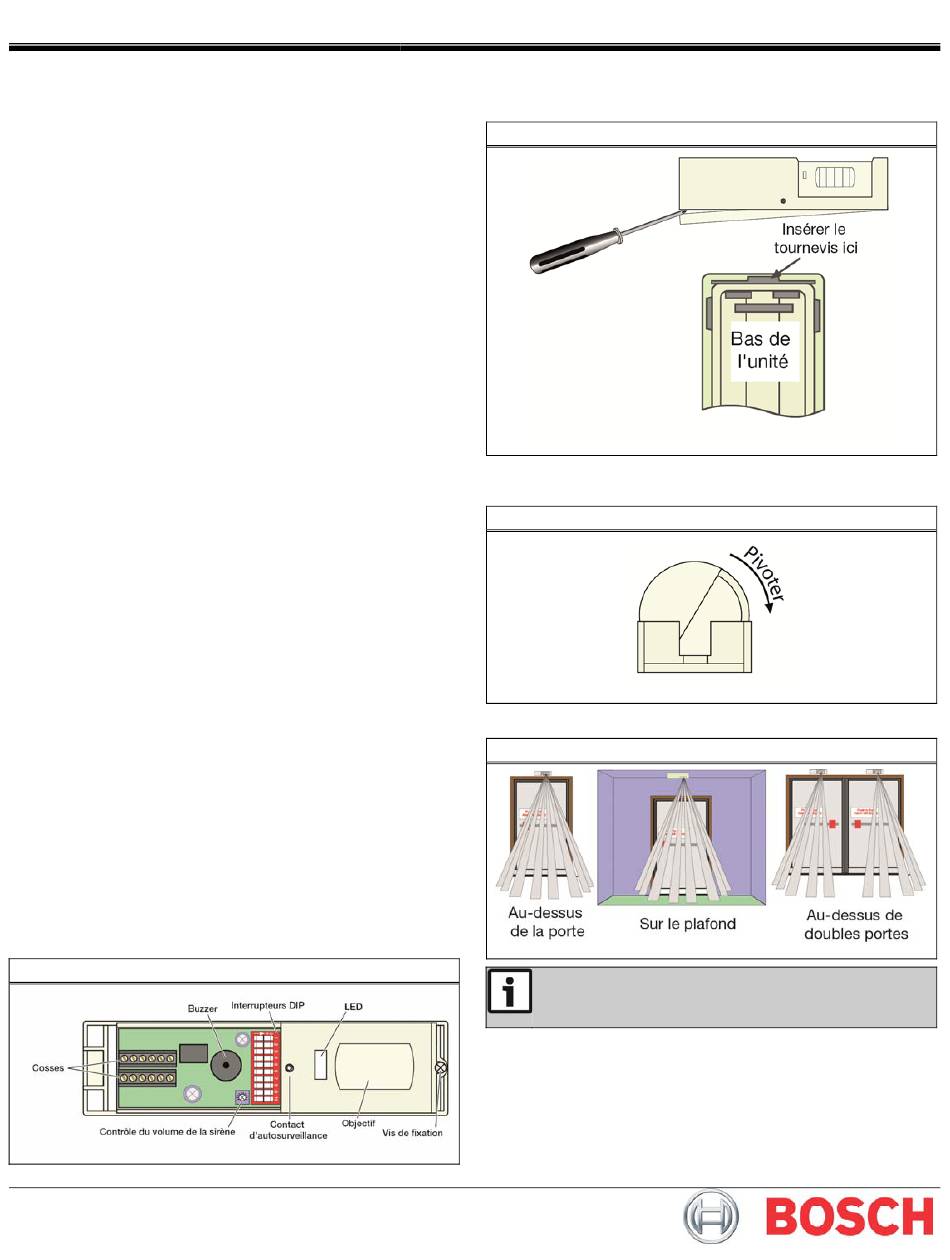

Figure 1 : emplacement des composants du détecteur
Détecteurs de demande de sortie haute performance
2.0
Installation
1.
Retirez le capot à l'aide d'un petit tournevis plat.
Figure 2 : dépose du capot
2.
Faites pivoter le détecteur dans le sens des aiguilles d'une montre
pour le retirer de son socle.
Figure 3 : dépose du détecteur
3.
Sélectionnez un emplacement de montage.
Figure 4 : emplacements de montage
Avant de monter le détecteur, consultez la Section 6.0
Modèles de couverture à la page 6 pour en savoir plus
sur le positionnement et l'emplacement du DS160/161.
