10. Moniteur d'E/S

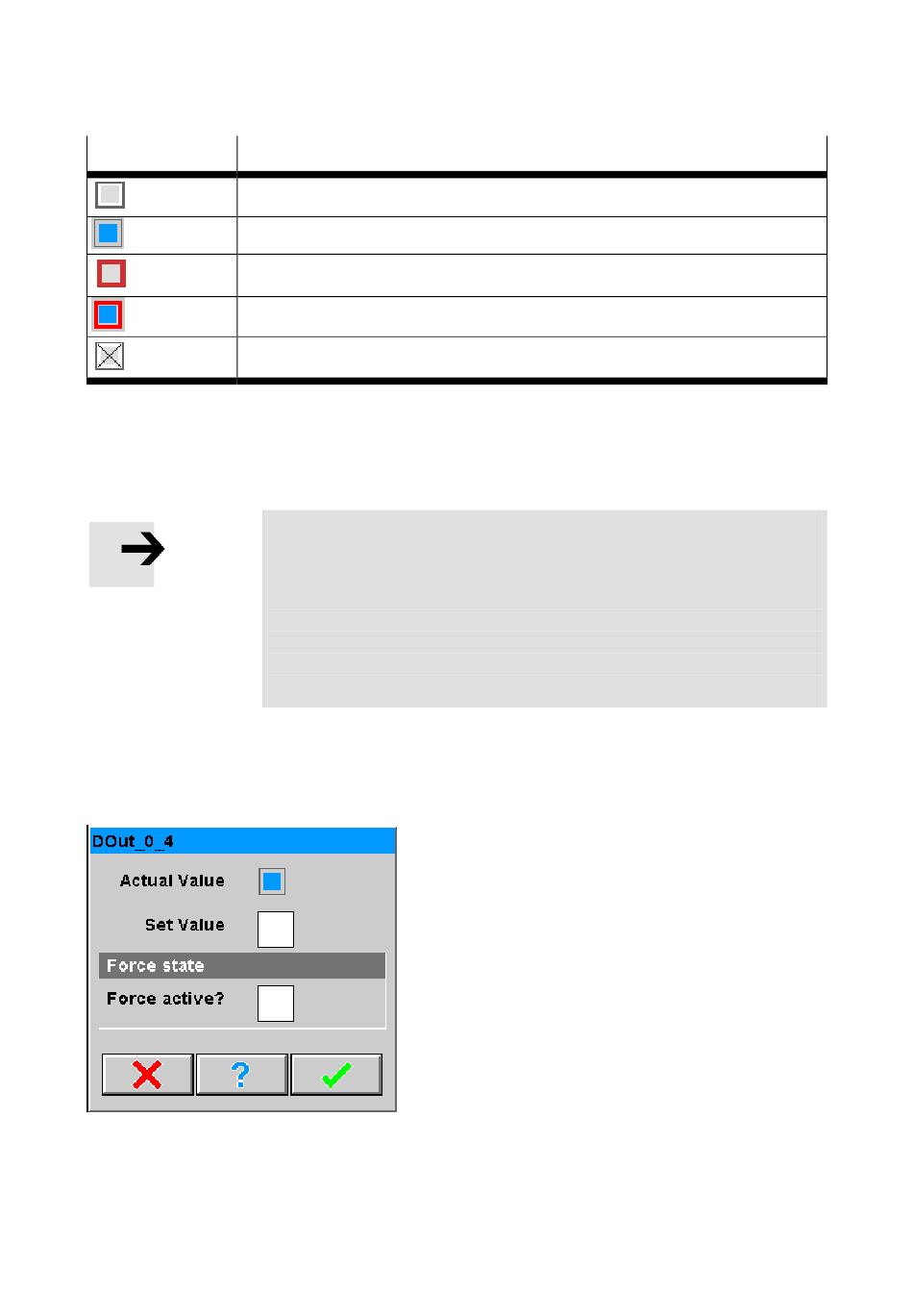

Les états des entrées et sorties numériques sont représentés par les icônes suivantes :
Icône
État des entrées / sorties numériques
off (désactivé)
on (activé)
Forced off (forçage désactivé)
Forced on (forçage activé)
Error (erreur)
Tab. 10.4 : Moniteur d'E/S – Icônes
Avec la sélection d'une entrée ou sortie apparaît une boîte de dialogue permettant la
modification des valeurs ou états correspondants.
La désignation abrégée de la variable figure dans la barre de titre de la boîte de dialogue.
Sous cette barre se trouvent les noms de variable et la description longue de la variable.
48
Nota
L'ouverture de la boîte de dialogue de saisie implique le
chargement de la désignation longue de la variable système
correspondante dans la mémoire temporaire. Cette désignation
peut être insérée dans la zone de texte de sélection des paramètres
de la boîte de dialogue de l'oscilloscope logiciel et des masques de
données de traitement (au moyen de la touche Inser du clavier
virtuel).
0805NH Festo GDCP-CDSA-SW-FR
