6
6.2.2

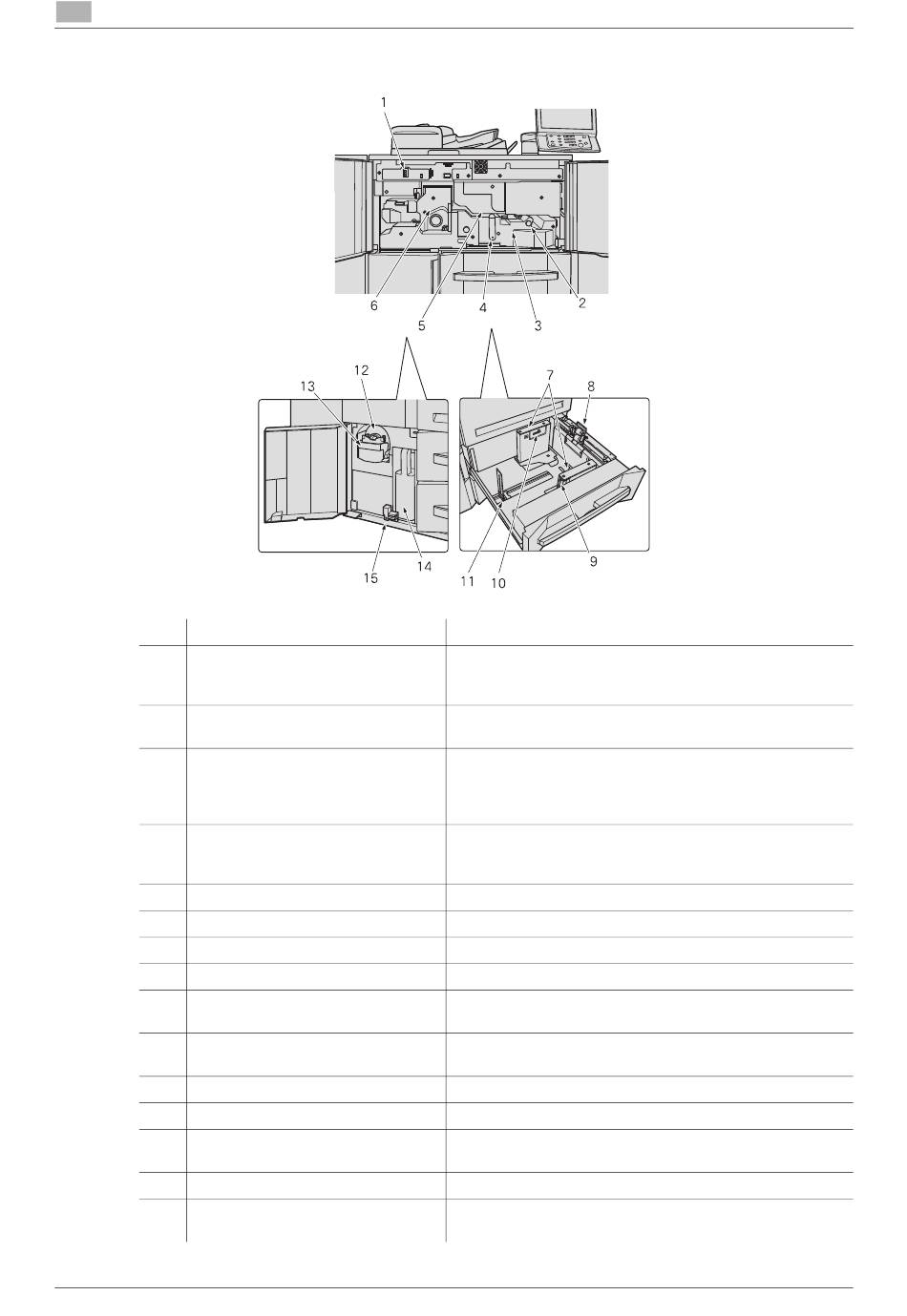

Composants internes

Nom
1
Interrupteur principal
2
Bouton [M2]
3
Unité de transport de fixation
4
Levier [M4]
5
Unité tambour
6
Unité de fixation
7
Plaque de guides latérale
8
Rouleau de départ papier
9
Levier de déblocage des guides
latéraux
10
Sortie d'air
11
Plaque de guides arrière
12
Flacon de toner
13
Unité de réapprovisionnement du
toner
14
Réservoir de toner usagé
15
Levier de verrouillage
6-6
Nom de chaque composant
Description
Utilisé uniquement par le technicien de maintenance pour
mettre la machine sous/hors tension. Veillez à ne pas l'ac-
tionner lors des opérations habituelles.
À ouvrir vers la gauche pour permettre le dégagement des
feuilles coincées.
Est retirée pour l'élimination d'un bourrage papier. Pour
manipuler les leviers et les boutons de l'unité de transport
de fixation, suivez les instructions qui s'affichent à l'écran
lorsqu'un bourrage de papier se produit.
À ouvrir vers la droite pour permettre le retrait de l'unité de
transport et de fixation en vue de remédier à un bourrage
papier.
Forme l'image.
Fixe le toner sur le papier.
Permettent d'aligner les bords du papier chargé.
Introduit le papier feuille à feuille dans l'unité d'impression.
Poussez-le vers l'arrière pour déverrouiller afin de déplacer
la plaque de guides latérale.
Envoie de l'air pour soulever légèrement le papier afin
d'éviter une double alimentation.
Permet d'aligner le bord arrière du papier chargé.
Approvisionne la machine en toner.
Tirez cette unité vers l'avant lorsque vous extrayez l'unité
de toner pour remplacer le flacon de toner.
Recueille le toner usagé.
Abaissez ce levier vers la gauche pour déverrouiller
lorsque vous remplacez un réservoir de toner usagé.
AccurioPress 6136/6136P/6120
