Montage et branchement électrique
3. Montage et branchement électrique
Attention ! Risque d'électrocution !
Effectuez le branchement quand l'installation n'est pas sous tension !
Le moteur ne peut fonctionner que Lorsqu'il est installé !
Attention !

3.1. Montage du moteur dans le tube

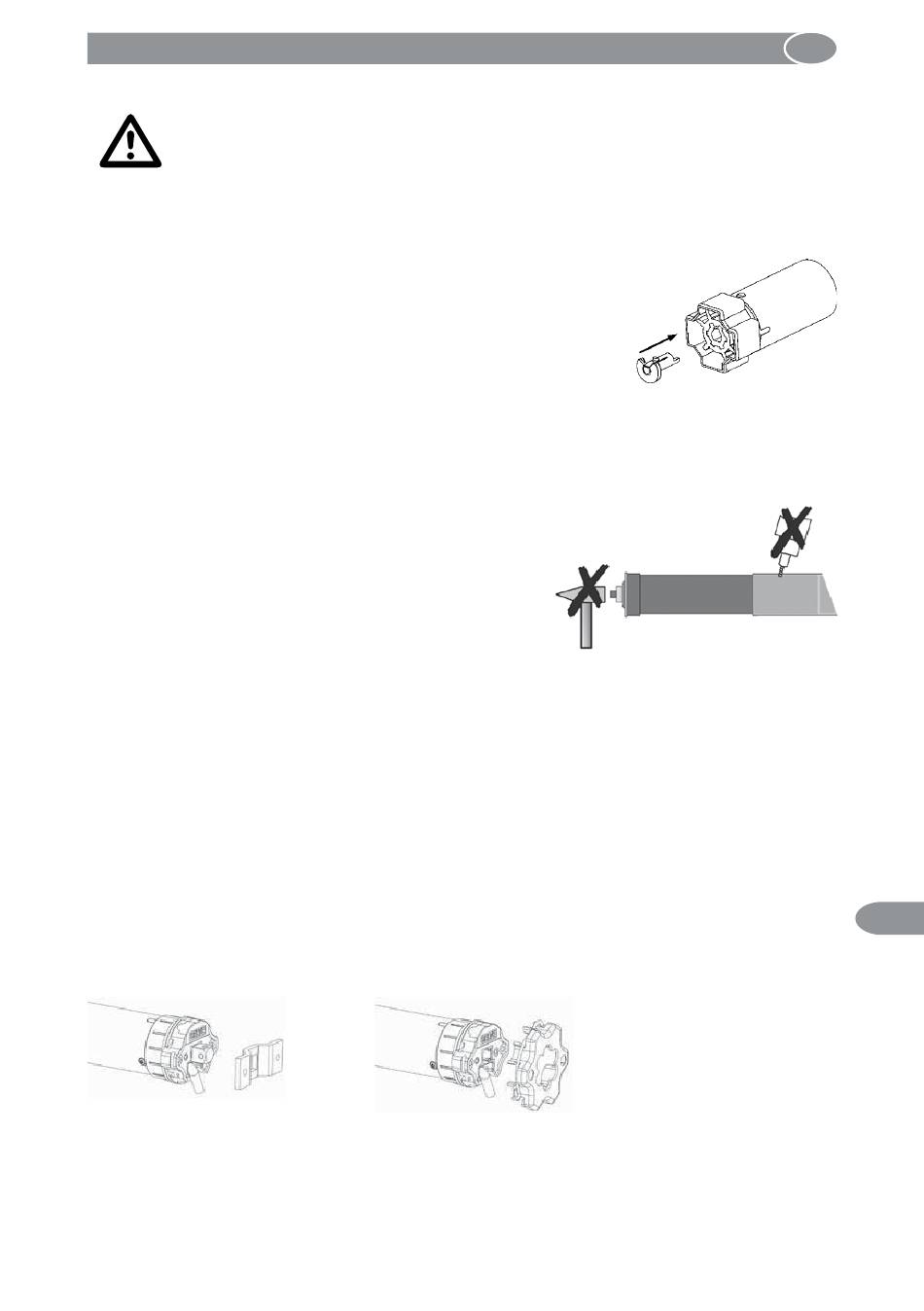

1. Installer couronne et roue sur le moteur et bloquer la roue avec le clip.
2. Introduire le moteur tubulaire dans le tube. Ne frappez en aucun cas sur le
moteur, pendant cette opération. Il ne doit pas y avoir de jeu entre roue +
couronne et le tube.
3. Si nécessaire visser la roue à travers le tube pour bloquer
le déplacement axial. Ne jamais percer le tube dans la
zone du moteur.
4. Fixer l'embout du tube motorisé sur la joue. Veillez à positionner le câble
d'alimentation et l'antenne de sorte à ne pas les endommager. L'antenne ne doit
pas être posée en parallèle avec le câble du moteur. Il est interdit de raccourcir
ou d'allonger l'antenne. Afin d'éviter les infiltrations d'eau, introduisez le câble
avec une boucle vers le bas pour évacuer l'eau de ruissellement.
5. Attachez le tablier ou store sur le tube.

3.2. Fixation du moteur

Le carré de 12 mm se fixe sur une bride adaptée. La géométrie de la tête du moteur
est compatible avec un grand nombre de clips de fixation. De nombreux clips et sys-
tèmes pour la fixation du moteur sur la joue, sont disponibles dans notre gamme de
composants.
