Page 1 Plus Bedienungsanleitung ... . . Seite 2 Bitte bewahren Sie die Anleitung auf! Operating Instructions ... page 42 Please keep these instructions in a safe place! Notice d’utilisation .
Page 2: Table Des Matières
Inhaltsverzeichnis Sicherheitshinweise ..............4 Anzeigen- und Tastenerklärung ..........5 Allgemeines ................. 6 Bestimmungsgemäße Verwendung .......... 6 Montage/Anschluss ..............7 Inbetriebnahme ................. 10 Werkseinstellung ............... 10 Funktions-/Begriffserklärungen ..........11 Allgemein ................11 Menü UHR/DAT ..............12 Menü PROGRAMM ............. 12 Menü EINSTELLUNG ............17 Menü...
Page 3 Inhaltsverzeichnis EINSTELLUNG URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) ......29 ZWISCHENPOSITION, LUEFTUNG/WENDUNG, PROG 1 ENDLAGE (Zeit/Lageprogrammierung) ..30 PROG 2 ENDLAGE (Lageprogrammierung) ....31 DEUTSCH/ASTROVERSCHIEBUNG ▲▼ (Sprachauswahl, Astroverschiebung) ......32 EXPERTEN MODUS Städteauswahl (LAENGE, BREITE, ZEITZONE) ........33 SO/WI (Autom. Sommer-/Winterzeitumstellung) ..34 FUNKTION ROLLLADEN/JALOUSIE, ANTRIEBSSTEUERGERAET/...
Page 4: Sicherheitshinweise
Bestimmungen für nasse und feuchte Räume nach VDE 100 sind beim Anschluss einzuhalten. • Nur in trockenen Räumen verwenden. • Verwenden Sie nur unveränderte SELVE-Originalteile. • Halten Sie Personen aus dem Fahrbereich der An- lagen fern. • Halten Sie Kinder von Steuerungen fern.
Page 5: Anzeigen- Und Tastenerklärung
Anzeigen- und Tastenerklärung Anzeigen- und Tastenerklärung Hand-/ Automatik- Schiebeschalter AUF-Taste Notsignal- STOPP-Taste kontrollleuchte AB-Taste Abdeckklappe Tasten unter der Abdeckklappe MENÜ-Taste RESET-Taste OK-Taste - Taste + Taste Displaysymbolik Programm Einstellung Funktion Uhr/Datum Astro Textzeile Auffahrt Ziffernanzeige Wochentage Abfahrt (Mo.–So.)
Page 6: Allgemeines
Durch den einfach anzubringenden Lichtsensor kann der i-Timer Plus zu einer komfortablen Sonnenschutz-Steuerung (Beschattung der Pflanzen und Möbel) erweitert werden. Bestimmungsgemäße Verwendung Der i-Timer Plus darf nur für die Ansteuerung von Rollladen- und Jalousieanlagen verwendet werden. Der Anschluss von Fremdgeräten muss in Rücksprache mit dem Fachhandel durchgeführt werden.
Page 7: Montage/Anschluss
Montage/Anschluss Montage/Anschluss Hinweis • Verletzungsgefahr durch Stromschlag. • Anschluss nur durch eine autorisierte Fachkraft. • Wird mehr als ein Antrieb über den i-Timer Plus ange- Warnung! steuert, müssen die Antriebe durch Relaissteuerungen entkoppelt werden. Beachten Sie den Schaltstrom des Gerätes.
Page 8 Montage/Anschluss Anschluss als Antriebssteuergerät N L1 AB C Netzanschluss i-Timer Plus Lichtsensor Kleinsignalanschluss Einzel AUF Einzel AB Gruppe AUF Gruppe AB 3. Setzen Sie die Schutzkappe wieder auf das Netzteil. 4. Befestigen Sie das Netzteil in der Dose. 5. Setzen Sie das Bedienteil in den Rahmen und stecken Sie es in...
Page 9 Montage/Anschluss Anschluss als Gruppensteuergerät N L1 AB C Netzanschluss i-Timer Plus Kleinsignalanschluss Einzel AUF Einzel AB Gruppe AUF Gruppe AB N L1 AB C Netzanschluss i-Timer Plus Lichtsensor Kleinsignalanschluss Einzel AUF Einzel AB Gruppe AUF Gruppe AB 3. Setzen Sie die Schutzkappe wieder auf das Netzteil.
Page 10: Inbetriebnahme
• ENDLAGE, Standort • SO/WI ON FUNKTION: • ROLLLADEN, ANTRIEBSSTEUERGERAET, EXTERN SCHALTER, NOTSIGNAL ON, EXPERTEN MODUS OFF Hinweis: Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem) wird der i-Timer Plus in die Werkseinstellung zurück- gesetzt. Ausnahme: Menü Funktion, Sprachauswahl und Städteauswahl.
Page 11: Funktions-/Begriffserklärungen
Funktions-/Begriffserklärungen Funktions-/Begriffserklärungen Allgemein Hand-/Auto-Schiebeschalter In der Schiebeschalterstellung „Hand“ werden nur manuelle Fahrbefehle ausgeführt (z. B. AUF, STOPP, AB per Tastendruck). In der Schiebeschalterstellung „Auto“ werden automatische Fahr- befehle ausgeführt (z. B. Beschattungsfunktion, Dämmerungs- funktion, Zeit, Astrofunktion ...). Notsignalkontrollleuchte Ein Notsignal wird durch das Aufleuchten der Notsignalkontroll- leuchte signalisiert.
Page 12: Reset-Taste
Betriebsmodus. Es erfolgt keine Speicherung des aktuell angezeigten Wertes. RESET-Taste Durch Drücken der RESET-Taste (mit einem Kugelschreiber oder Ähnlichem) wird der i-Timer Plus in die Werkseinstellung zurück- gesetzt. Ausnahme: Menüpunkt Funktion, Sprachauswahl und Stadt- auswahl. MENUE UHR/DAT In diesem Menü...
Page 13 Funktions-/Begriffserklärungen ASTRO Der i-Timer Plus steuert automatisch den Rollladen oder die Jalousie zu den Sonnenauf- und Sonnenuntergangszeiten. Diese Zeiten gelten als Richtwerte. Winterzeit Sommerzeit Winterzeit 05:00 Uhr Sonnen- 07:00 Uhr aufgang 09:00 Uhr Astro- Dez. Jan. Febr. März Apr. Mai Juni Juli Aug. Sep. Okt. Nov. Dez.
Page 14 Funktions-/Begriffserklärungen ASTRO ABEND Steuert die Auffahrt nach der eingestellten Schaltzeit. Die Abfahrt erfolgt nach Astrofunktion. Winterzeit Sommerzeit Winterzeit 05:00 Uhr Schaltzeit 07:00 Uhr 09:00 Uhr Astro- Abend- Dez. Jan. Febr. März Apr. Mai Juni Juli Aug. Sep. Okt. Nov. Dez. Funktion 16:00 Uhr Sonnen-...
Page 15 Funktions-/Begriffserklärungen EINZEL Mit dem Menü EINZEL stellen Sie für jeden Tag der Woche Fahr- zeiten separat ein. SPERRZEIT Verhindert ein zu frühes Auf- und Abfahren des Rollladens durch die Astrofunktion. Beispiel: Astrozeit ➞ 5:30 Uhr Sperrzeit ➞ 6:30 Uhr Der Rollladen fährt nicht vor 6:30 Uhr auf. Astrozeit ➞...
Page 16 Funktions-/Begriffserklärungen OFFSET Mit dem Menü OFFSET kann eine zusätzliche Schaltzeit ▼ programmiert werden. Diese ist abhängig von der PROG 1 Schalt- zeit (max. +/- 240 Min.). Beispiel: Astrozeit ➞ 20:00 Uhr ➞ + 60 Min. Offset Der Rollladen fährt um 20:00 Uhr in Lüftungsposition und um 21:00 Uhr in die untere Endlage.
Page 17: Menü Einstellung
Funktions-/Begriffserklärungen MENUE EINSTELLUNG Im Menü EINSTELLUNG haben Sie folgende Möglichkeiten: • URLAUB • SONNE (bei angeschlossenem Sensor) • DAEMMER (bei angeschlossenem Sensor) • ZWISCHENPOSITION • LUEFTUNG/WENDUNG • PROG 1 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • PROG 2 (ENDLAGE, ZWISCHENPOSITION, LUEFTUNG/WENDUNG) • TEST MODUS (bei angeschlossenem Sensor) •...
Page 18 Funktions-/Begriffserklärungen ZWISCHENPOSITION Die Zwischenposition ist eine frei wählbare Position des Roll- ladens/Jalousie zwischen der oberen und unteren Endlage. Diese Position kann nach der Programmierung aus der oberen Endlage angefahren werden. Dazu drücken Sie die AB-Taste zweimal kurz nacheinander. LUEFTUNG/WENDUNG Die Lüftungs-/Wendeposition ist eine frei wählbare Position des Rollladens/Jalousie zwischen der unteren und oberen Endlage.
Page 19: Menü Funktion
• EXTERN (SCHALTER/OFF/ON) Schaltung externer Gruppeneingänge • NOTSIGNAL • EXPERTEN MODUS • ERSTINBETRIEBNAHME (für Servicezwecke) • RELAIS (für Servicezwecke) • GES-ZEIT (für Servicezwecke) ANTRIEBSSTEUERGERAET Der Antrieb wird direkt an den i-Timer Plus angeschlossen. GRUPPENSTEUERGERAET Der i-Timer Plus steuert eine Gruppe an.
Page 20 Funktions-/Begriffserklärungen EXTERN OFF/EXTERN ON/EXTERN SCHALTER • EXTERN OFF ➞ Gruppeneingänge sind immer ausgeschaltet. • EXTERN ON ➞ Gruppeneingänge sind immer eingeschaltet. • EXTERN ➞ Gruppeneingänge sind im Auto-Modus einge- SCHALTER schaltet, im Hand-Modus ausgeschaltet. EXPERTEN MODUS Ist Ihnen die Städteauswahl (EXPERTEN MODUS OFF) zu un- genau, können Sie eine Feineinstellung über den Längen- und Breitengrad vornehmen (EXPERTEN MODUS ON).
Page 21: Programmierung
Programmierung Programmierung BETRIEBSMODUS (Menüübersicht) BETRIEBSMODUS UHR/DAT PROGRAMM EINSTELLUNG FUNKTION PROG 1 PROG 2 1. Drücken Sie die MENUE-Taste, bis UHR/DAT erscheint. 2. Um weitere Menüs auszuwählen, drücken Sie die +/- Tasten. 3. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
Page 22: Prog 1/Astro
Programmierung PROG 1/ASTRO WOCHE (Astrofunktion für Woche + Sperrzeiten ▲▼) PROG 1/ASTRO BLOCK (Astrofunktion für Block 1/2 + Sperrzeiten ▲▼) PROG 1/ASTRO EINZEL (Astrofunktion für Einzel + Sperrzeiten ▲▼) PROG 1 WOCHE/ BLOCK/ ASTRO SPERRZEIT SPERRZEIT EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2.
Page 23 Programmierung 8. Mit den +/- Tasten stellen Sie jetzt die SPERRZEIT ▲ und die SPERRZEIT ▼ ein. Bestätigen Sie jede Eingabe mit OK. 9. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
Page 24: Prog 1/Astro Abend
Programmierung PROG 1/ASTRO ABEND WOCHE (Astrofunktion Abend für Woche + Schaltzeit ▲ + Sperrzeit ▼) PROG 1/ASTRO ABEND BLOCK (Astrofunktion Abend für Block 1/2 + Schaltzeit ▲ + Sperrzeit ▼) PROG 1/ASTRO ABEND EINZEL (Astrofunktion Abend für Einzel + Schaltzeit ▲ + Sperrzeit ▲) PROG 1 WOCHE/ ASTRO...
Page 25 Programmierung 8. Mit den +/- Tasten, stellen Sie jetzt die SCHALTZEIT ▲ ein. Bestätigen Sie die Eingabe mit OK. 9. Mit den +/- Tasten, stellen Sie jetzt die SPERRZEIT ▼ ein. Bestätigen Sie die Eingabe mit OK. 10. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
Page 26: Prog 1/Individuell
Programmierung PROG 1/INDIVIDUELL WOCHE (Individuelle Schaltzeit ▲▼ für Woche) PROG 1/INDIVIDUELL BLOCK (Individuelle Schaltzeit ▲▼ für Block 1/2) PROG 1/INDIVIDUELL EINZEL (Individuelle Schaltzeit ▲▼ für Einzel) PROG 1 WOCHE/ INDIVIDUELL SCHALTZEIT SCHALTZEIT BLOCK/ EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2.
Page 27: Prog 2/Individuell
Programmierung PROG 2/INDIVIDUELL WOCHE (Individuelle Schaltzeit ▲▼ für Woche) PROG 2/INDIVIDUELL BLOCK (Individuelle Schaltzeit ▲▼ für Block 1/2) PROG 2/INDIVIDUELL EINZEL (Individuelle Schaltzeit ▲▼ für Einzel) PROG 2 WOCHE/ INDIVIDUELL SCHALTZEIT SCHALTZEIT BLOCK/ EINZEL PROGRAMM 1. Drücken Sie die MENUE-Taste. 2.
Page 28: Prog 2/Offset
Programmierung PROG 2/OFFSET (z. B. Abfahrzeit Abend auf Lüftungsposition) PROG 2 OFFSET OFFSET PROGRAMM 1. Drücken Sie die MENUE-Taste. 2. Um das Menü PROGAMM auszuwählen, drücken Sie die + Taste, bis PROGAMM erscheint. 3. Bestätigen Sie mit OK. 4. Drücken Sie die + Taste PROG 2 erscheint. 5.
Page 29: Urlaub, Lichtsensor
Programmierung EINSTELLUNG URLAUB, LICHTSENSOR (Urlaub OFF/ON, Sonne/Dämmerung) EINSTELLUNG NEIN weiter LICHTSENSOR URLAUB nächste ANGESCHLOSSEN? OFF/ON Seite SONNE DAEMMER 1. Drücken Sie die MENUE-Taste. 2. Um das Menü EINSTELLUNG auszuwählen, drücken Sie die + Taste, bis EINSTELLUNG erscheint. 3. Bestätigen Sie mit OK. 4.
Page 30: Zwischenposition, Lueftung/Wendung, Prog 1 Endlage (Zeit/Lageprogrammierung)
Programmierung EINSTELLUNG ZWISCHENPOSITION, LUEFTUNG/WENDUNG, PROG 1 ENDLAGE (Zeit/Lageprogrammierung) weiter Fort- ZWISCHEN- LUEFTUNG PROG 1 nächste setzung POSITION (WENDUNG) ENDLAGE Seite PROG 1 ZWISCHEN- POSITION PROG 1 LUEFTUNG (WENDUNG) 1. Sie haben die Menüpunkte URLAUB/LICHTSENSOR be- stätigt. ZWISCHENPOSITION erscheint. 2. Mit der +/- Taste können Sie die Fahrzeit zur ZWISCHEN- POSITION einstellen.
Page 31: Prog 2 Endlage (Lageprogrammierung)
Programmierung EINSTELLUNG PROG 2 ENDLAGE (Lageprogrammierung) weiter Fort- PROG 2 nächste setzung ENDLAGE Seite PROG 2 ZWISCHEN- POSITION PROG 2 LUEFTUNG (WENDUNG) Hinweis: Nur wenn in PROG 2 eine Zeit eingestellt ist, wird Ihnen dieses Dialogfenster angezeigt. 1. Sie haben den Menüpunkt PROG 1 ENDLAGE bestätigt. PROG 2 ENDLAGE erscheint.
Page 32: Deutsch/Astroverschiebung ▲▼ (Sprachauswahl, Astroverschiebung)
Programmierung EINSTELLUNG DEUTSCH/ASTROVERSCHIEBUNG ▲▼ (Sprachauswahl, Astroverschiebung) Fort- TEST MODUS ASTRO- DEUTSCH setzung ON/OFF VERSCHIEBUNG weiter ASTRO- nächste VERSCHIEBUNG Seite Hinweis: Nur wenn ein Lichtsensor im Gerät eingesteckt ist, wird Ihnen der Menüpunkt TEST MODUS angezeigt. 1. Sie haben den Menüpunkt PROG 2 ENDLAGE bestätigt. TEST MODUS ON/OFF erscheint.
Page 33: Experten Modus Städteauswahl (Laenge, Breite, Zeitzone)
Programmierung EINSTELLUNG EXPERTEN MODUS Städteauswahl (LAENGE, BREITE, ZEITZONE) weiter EXPERTEN Fort- nächste KASSEL MODUS setzung Seite LAENGE BREITE ZEITZONE 1. Sie haben die Funktion ASTROVERSCHIEBUNG ▼ bestätigt. Stadtauswahl (KASSEL) erscheint. 2. Mit der +/- Taste können Sie die nächstgelegene Stadt einstellen. 3.
Page 34: So/Wi (Autom. Sommer-/Winterzeitumstellung)
Programmierung EINSTELLUNG SO/WI (Automatische Sommer-/Winterzeitumstellung) Fort- SO/WI EINSTELLUNG setzung ON/OFF 1. Sie haben die Funktion ZEITZONE bestätigt. SO/WI erscheint. 2. Mit der +/- Taste können Sie SO/WI ein- oder ausschalten. 3. Bestätigen Sie Ihre Auswahl mit OK. 4. Drücken Sie die MENUE-Taste, um in den Betriebsmodus zu gelangen.
Page 35: Funktion
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachpersonal) ROLLLADEN/JALOUSIE, ANTRIEBSSTEUERGERAET/GRUPPEN- STEUERGERAET, LAUFZEIT (Auswahl des Behanges, Auswahl als Antriebssteuergerät/Gruppen- steuergerät, Laufzeit des Rollladens/Jalousie) FUNKTION weiter ROLLLADEN/ ANTRIEBSSTEUERGERAET/ LAUFZEIT nächste JALOUSIE GRUPPENSTEUERGERAET Seite 1. Drücken Sie die MENUE-Taste. 2. Um das Menü FUNKTION auszuwählen, drücken Sie die + Taste, bis FUNKTION erscheint.
Page 36: Extern On/Off/Schalter, Notsignal On/Off (Verarbeitung Externer Signale, Verarbeitung Von Notsignalen)
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachpersonal) EXTERN ON/OFF/SCHALTER, NOTSIGNAL ON/OFF (Verarbeitung externer Signale, Verarbeitung von Notsignalen) NEIN weiter Fort- ANTRIEBS- EXTERN nächste setzung STEUERGERAET? SCHALTER Seite EXTERN OFF NOTSIGNAL ON/OFF EXTERN ON 1. Sie haben die Funktion LAUFZEIT bestätigt. EXTERN SCHAL- TER erscheint.
Page 37: Erstinbetriebnahme, Relais, Ges-Zeit (Datum Der Erstinbetriebnahme, Relaisschalthäufigkeit, Gesamtlaufzeit)
Programmierung FUNKTION (nur bei abgezogenem Bedienteil, nur für Fachpersonal) ERSTINBETRIEBNAHME, RELAIS, GES-ZEIT (Datum der Erstinbetriebnahme, Relaisschalthäufigkeit, Gesamtlaufzeit) EXPERTEN Fort- ERSTIN- RELAIS GES-ZEIT MODUS setzung BETRIEBNAHME OFF/ON FUNKTION 1. Sie haben die Funktion NOTSIGNAL ON/OFF bestätigt EXPERTEN MODUS OFF/ON erscheint. 2. Mit der +/- Taste können Sie die gewünschte Einstellung aus- wählen.
Page 38: Batteriewechsel
Unterputz Ø 58 mm Wandeinbau, Aufputz in entsprechendem AP-Gehäuse Technische Änderungen vorbehalten. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der i-Timer Plus in Übereinstimmung mit den grundlegenden An- forderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.
Page 39: Hinweise Für Die Fehlersuche
Längengrad eingegeben Längengrad einstellen Urlaubsfunktion Urlaubsfunktion eingeschaltet ausschalten Astroverschiebung Astroverschiebung ist eingestellt anpassen Der i-Timer Plus führt Der Schiebeschalter steht Schiebeschalter auf die eingestellten auf Handbetrieb Automatikbetrieb stellen Schaltbefehle nicht aus Der i-Timer Plus führt Urlaubsfunktion ist Urlausbfunktion die eingestellen...
Page 40: Notizen
Notizen...
Page 41: Gewährleistung
Gewährleistung Gewährleistung Die Gewährleistungsdauer der SELVE GmbH & Co. KG für Neugeräte, die entsprechend der Einbauanleitung montiert wurden, beträgt 24 Monate ab Kaufdatum. Sie endet spätestens 30 Monate nach dem Herstellungsdatum. Die Gewährleistung erstreckt sich auf alle Konstruktions-, Material- und Fabrikationsfehler.
Page 42 Contents Safety instructions ..............44 Explanation of displays and buttons ........45 General ..................46 Designated use ................46 Installation/Connection ............47 Initial operation ................50 Default setting ................50 Explanation of functions/terms used ........51 General ................. 51 TIME/DATE menu ..............52 PROGRAMME menu ............
Page 43 Contents SETTING HOLIDAY, LIGHT SENSOR (Holiday OFF/ON, sun/twilight setting)......69 INTERMEDIATE POSITION, VENTILATION/TILT, PROG 1 END LIMIT (Time/position programming) ........70 PROG 2 END LIMIT (Time/position programming) ........71 GB ENGLISH/ASTRO SHIFT ▲▼ (Language, astro shift) ........... 72 EXPERT MODE City (LONGITUDE, LATITUDE, TIME ZONE) ......
Page 44: Safety Instructions
VDE 100 must be observed when the system is connected. • Use in dry rooms only. • For use with unmodified original SELVE parts only. • Keep persons away from the systems operating range. • Keep children away from controls.
Page 45: Explanation Of Displays And Buttons
Explanation of displays and buttons Explanation of displays and buttons Manual/automatic sliding switch UP button Alarm signal STOP button control light DOWN button Cover Buttons under the cover MENU button RESET button OK button - button + button Display symbols Programme Setting Function...
Page 46: General
(GMT), automatically controls the drive at the astro times (sunrise and sunset). It is possible to manually operate the i-Timer Plus at any time. Battery operation makes it also possible to programme the unit when the operating device is disconnected since the display is maintained.
Page 47: Installation/Connection
• If more than one drive is controlled using the i-Timer Plus, the drives must be decoupled by relay controls. Take into consideration the maximum switched current Warning! of the device. 1. Remove the protective caps. 2. Connect the power supply unit to the i-Timer Plus as follows:...
Page 48 Installation/Connection Connection as a drive controller N L1 DOWN C mains i-Timer Plus light sensor low-level signal connection Individual UP Individual DOWN GROUND Group UP Group DOWN 3. Put the protective caps back on the power supply unit. 4. Fix the power supply unit in the box.
Page 49 Installation/Connection Connection as a group controller N L1 DOWN C mains i-Timer Plus low-level signal connection Individual UP Individual DOWN GROUND Group UP Group DOWN N L1 DOWN C mains i-Timer Plus light sensor low-level signal connection Individual UP Individual DOWN...
Page 50: Initial Operation
• ROLLER SHUTTER, DRIVE CONTROLLER, EXTERNAL SWITCH, ALARM SIGNAL ON, EXPERT MODE OFF Note: When the RESET button is pressed (with a ballpoint pen or similar), the i-Timer Plus reverts to the default setting. Exception: Menu levels of function, language and city.
Page 51: Explanation Of Functions/Terms Used
Explanation of functions/terms used Explanation of functions/terms used General Manual/automatic sliding switch In the ‘Man’ sliding switch setting, only manual command controls are carried out (e. g.: UP, STOP, DOWN by pressing the relevant buttons). In the ‘Auto’ sliding switch setting, automatic command controls are carried out (e.
Page 52: Time/Date Menu
RESET button When the RESET button is pressed (with a ballpoint pen or similar), the i-Timer Plus reverts to the default setting. Exception: Menu levels of function, language and city. TIME/DATE MENU This menu is used to set the time and the date.
Page 53: Explanation Of Functions/Terms Used
Explanation of functions/terms used ASTRO The i-Timer Plus automatically controls the roller shutters or venetian blinds at sunrise and sunset. These times are used as guidelines. winter time summer time winter time 05:00 h sunrise 07:00 h 09:00 h Astro Dec.
Page 54 Explanation of functions/terms used ASTRO EVENING Roller shutters are raised according to the set switching time. Roller shutters are lowered according to the astro function. winter time summer time winter time 05:00 h switching time 07:00 h 09:00 h Astro Evening Dec.
Page 55 Explanation of functions/terms used INDIVIDUAL Using the INDIVIDUAL menu, you can set separate switching times for every day of the week. BLOCKING TIME Prevents the roller shutter from moving up or down too early because of the astro function. ➞ 5:30 h For example: Astro time Blocking time ➞...
Page 56 Explanation of functions/terms used OFFSET An additional switching time ▼ can be programmed using the OFFSET menu. This depends on the PROG 1 switching time (max. +/- 240 mins.). For example: Astro time ➞ 20:00 h ➞ +60 mins. Offset The roller shutter moves to the intermediate position at 20:00 h and to the lower end limit at 21:00 h.
Page 57: Setting Menu
Explanation of functions/terms used SETTING MENU The SETTING menu gives you the following options: • HOLIDAY SETTING • SUN (when sensor is connected) • TWILIGHT SETTING (when sensor is connected) • INTERMEDIATE POSITION • VENTILATION/TILT • PROG 1 (END LIMIT, INTERMEDIATE POSITION, VENTILATION/TILT) •...
Page 58: Intermediate Position
Explanation of functions/terms used INTERMEDIATE POSITION The intermediate position is a position of the roller shutter/venetian blind between the upper and lower end limits that can be freely selected. This position can be reached from the upper position after programming. Press the DOWN button twice in rapid succession to move to the intermediate position.
Page 59: Function Menu
• INITIAL OPERATION (for purposes of service) • RELAY (for purposes of service) • TOTAL RUNNING TIME (for purposes of service) DRIVE CONTROLLER The drive is connected directly to the i-Timer Plus. GROUP CONTROLLER The i-Timer Plus controls a group.
Page 60: Expert Mode
Explanation of functions/terms used EXTERNAL OFF/EXTERNAL ON/EXTERNAL SWITCH • EXTERNAL OFF ➞ group inputs are always switched off. • EXTERNAL ON ➞ group inputs are always switched on. • EXTERNAL ➞ group inputs are switched on in auto SWITCH mode, switched off in manual mode. EXPERT MODE If selecting the city (EXPERT MODE OFF) is not precise enough, you can make a fine adjustment by setting the degrees of...
Page 61: Programming
Programming Programming OPERATING MODE (Overview of the menu) OPERATING MODE TIME/DATE PROGRAM SETTING FUNCTION PROG 1 PROG 2 1. Press the MENU button until TIME/DATE appears. 2. To select further menus, press the +/- buttons. 3. Press the MENU button to switch to operating mode. TIME/DATE (to set the time and date) TIME/DATE TIME...
Page 62: Prog 1/Astro
Programming PROG 1/ASTRO WEEK (Astro function for week + blocking time ▲▼) PROG 1/ASTRO BLOCK (Astro function for block 1/2 + blocking time ▲▼) PROG 1/ASTRO INDIVIDUAL (Astro function for individual + blocking time ▲▼) PROG 1 WEEK/ BLOCK/ ASTRO BLOCKING TIME BLOCKING TIME INDIVIDUAL...
Page 63 Programming 8. Now set the BLOCKING TIME ▲ and BLOCKING TIME ▼ using the +/- buttons. Confirm each entry by pressing OK. 9. Press the MENU button to switch to operating mode.
Page 64: (Astro Function Evening For Week + Switching Time ▲ + Blocking Time ▼)
Programming PROG 1/ASTRO EVENING WEEK (Astro function evening for week + switching time ▲ + blocking time ▼) PROG 1/ASTRO EVENING BLOCK (Astro function evening for block 1/2 + switching time ▲ + blocking time ▼) PROG 1/ASTRO EVENING INDIVIDUAL (Astro function evening for individual + switching time ▲...
Page 65 Programming 8. Now set the SWITCHING TIME ▲ using the +/- buttons. Confirm your entry by pressing OK. 9. Now set the BLOCKING TIME ▼ using the +/- buttons. Confirm your entry by pressing OK. 10. Press the MENU button to switch to operating mode.
Page 66: Prog 1/Individual
Programming PROG 1/INDIVIDUAL WEEK (Individual switching time ▲▼ for week) PROG 1/INDIVIDUAL BLOCK (Individual switching time ▲▼ for block 1/2) PROG 1/INDIVIDUAL INDIVIDUAL (Individual switching time ▲▼ for individual day) PROG 1 WEEK/ INDIVIDUAL SWITCHING TIME SWITCHING TIME BLOCK/ INDIVIDUAL PROGRAM 1.
Page 67: Prog 2/Individual
Programming PROG 2/INDIVIDUAL WEEK (Individual switching time ▲▼ for week) PROG 2/INDIVIDUAL BLOCK (Individual switching time ▲▼ for block 1/2) PROG 2/INDIVIDUAL INDIVIDUAL (Individual switching time ▲▼ for individual day) PROG 2 WEEK/ INDIVIDUAL SWITCHING TIME SWITCHING TIME BLOCK/ INDIVIDUAL PROGRAM 1.
Page 68: Prog 2/Offset
Programming PROG 2/OFFSET (e. g. time shutters are lowered to ventilation position in the evening) PROG 2 OFFSET OFFSET PROGRAM 1. Press the MENU button. 2. To select the PROGAMME menu, press the + button until PRO- GAMME appears. 3. Confirm by pressing OK. 4.
Page 69: Holiday, Light Sensor (Holiday Off/On, Sun/Twilight Setting)
Programming SETTING HOLIDAY, LIGHT SENSOR (Holiday OFF/ON, sun/twilight setting) SETTING LIGHT SENSOR continuing HOLIDAY CONNECTED? next page OFF/ON TWILIGHT 1. Press the MENU button. 2. To select the SETTING menu, press the + button until SETTING appears. 3. Confirm by pressing OK. 4.
Page 70: Intermediate Position, Ventilation/Tilt, Prog 1 End Limit (Time/Position Programming)
Programming SETTING INTERMEDIATE POSITION, VENTILATION/TILT, PROG 1 END LIMIT (Time/position programming) Con- continuing INTERMEDIATE VENTILATION PROG 1 tinuation next page POSITION (TILT) END POSITION PROG 1 INTERMEDIATE POSITION PROG 1 VENTILATION (TILT) 1. You have confirmed the HOLIDAY/LIGHT SENSOR menu levels.
Page 71: Prog 2 End Limit (Time/Position Programming)
Programming SETTING PROG 2 END LIMIT (Time/position programming) Con- continuing PROG 2 tinuation next page END POSITION PROG 2 INTERMEDIATE POSITION PROG 2 VENTILATION (TILT) Note: This dialog window will only be displayed if a time is set in PROG 2. 1.
Page 72: Gb English/Astro Shift
Programming SETTING GB ENGLISH/ASTRO SHIFT ▲▼ (Language, astro shift) Con- TEST MODE ASTRO GB ENGLISH tinuation ON/OFF SHIFT continuing ASTRO next page SHIFT Note: The TEST MODE menu level will only be displayed if a light sensor is connected to the device. 1.
Page 73: Expert Mode City (Longitude, Latitude, Time Zone)
Programming SETTING EXPERT MODE City (LONGITUDE, LATITUDE, TIME ZONE) Con- EXPERT continuing LONDON tinuation MODE next page LONGITUDE LATITUDE TIME ZONE 1. You have confirmed the function ASTRO SHIFT ▼. The city selected (LONDON) will appear. 2. You can set the nearest town using the +/- button. 3.
Page 74: Summer/Winter
Programming SETTING SUMMER/WINTER (Automatic clock adjustment for daylight saving changes) Con- SUMMER/WINTER SETTING tinuation ON/OFF 1. You have confirmed the TIME ZONE function. SUMMER/ WINTER will appear. 2. You can switch SUMMER/WINTER on or off using the +/- button. 3. Confirm your selection by pressing OK. 4.
Page 75: Roller Shutter/Venetian Blind, Drive Controller/Group Controller, Running Time
Programming FUNCTION (only when the operating device is disconnected, only for qualified electricians) ROLLER SHUTTER/VENETIAN BLIND, DRIVE CONTROLLER/ GROUP CONTROLLER, RUNNING TIME (Selection of roller shutter/venetian blind, selection of the drive controller/group controller, running time of the roller shutter/venetian blind) FUNCTION continuing ROLLER SHUTTER/...
Page 76: External On/Off/Switch, Alarm Signal On/Off (Processing External Signals, Processing Alarm Signals)
Programming FUNCTION (only when the operating device is disconnected, only for qualified electricians) EXTERNAL ON/OFF/SWITCH, ALARM SIGNAL ON/OFF (Processing external signals, processing alarm signals) DRIVE Con- continuing EXTERNAL CONTROLLER? tinuation next page SWITCH EXTERNAL OFF ALARM SIGNAL ON/OFF EXTERNAL ON 1.
Page 77: Initial Operation, Relay, Total Running Time (Date Of Initial Operation, Relay Switching Rate, Total Running Time)
Programming FUNCTION (only when the operating device is disconnected, only for qualified electricians) INITIAL OPERATION, RELAY, TOTAL RUNNING TIME (Date of initial operation, relay switching rate, total running time) EXPERT Con- INITIAL TOTAL RELAY MODE tinuation OPERATION RUNNING TIME OFF/ON FUNCTION 1.
Page 78: Changing The Battery
Subject to technical modifications. General conformity declaration The company SELVE GmbH & CO. KG, hereby declares that the i-Timer Plus is in conformity with the basic requirements and other relevant provisions of the Directive 1999/5/EC.
Page 79: Troubleshooting
Holiday function Switch holiday function off is switched on Astro shift is set Adjust astro shift The i-Timer Plus does not The sliding switch is Move the sliding switch carry out the switching on manual to automatic commands...
Page 80: Notes
Notes...
Page 81: Warranty
Warranty Warranty The warranty period of SELVE GmbH & Co. KG for new equipment installed in accordance with the assembly instructions is 24 months from the date of purchase. It ends no later than 30 months after the date of manufacture. The warranty covers all construction, material and fabrication faults.
Page 82 Table des matières Consignes de sécurité .............. 84 Explication de l’affichages et des touches ......85 Remarques générales ............... 86 Domaine d’application .............. 86 Montage/Connexion ..............87 Mise en service ................90 Réglage d’usine ................. 90 Explication des fonctions/des termes ........91 Généralités ................
Page 83 Table des matières REGLAGE VACANCES, CAPTEUR LUMIERE (Vacances OFF/ON, Soleil/Crépuscule) ...... 109 POSITION INTERMEDIAIRE, AERATION/ INVERSION, PROG 1 POSITION FINALE (Programmation de l’heure/de la position) ....110 PROG 2 POSITION FINALE (Programmation de l’heure/de la position) ....111 FRANCAIS/DECALAGE ASTRO ▲▼ (Sélection de langue, décalage Astro) ......
Page 84: Consignes De Sécurité
VDE 0100 concernant les pièces mouillées et humides. • A utiliser seulement dans des locaux secs. • Utilisez seulement des pièces SELVE originales. • Veillez à ce que personne ne se trouve dans la zone d’opération des installations.
Page 85: Explication De L'affichages Et Des Touches
Explication de l’affichages et des touches Explication de l’affichages et des touches Interrupteur à coulisse Manuel/Auto Touche HAUT LED de contrôle Touche STOP signal d’alarme Touche BAS Couvercle Touches au-dessous du couvercle Touche MENÜ Touche RESET Touche OK Touche - Touche + Explication du display/des symboles Programme...
Page 86: Remarques Générales
Remarques générales/Domaine d’application Remarques générales L’automatisme i-Timer Plus est livré avec la date et l’heure actuelles (HEC). Il commande le moteur automatiquement aux heures Astro (heures du lever et du coucher du soleil). Une manipulation manuelle de l’i-Timer Plus est toujours possible.
Page 87: Montage/Connexion
• Pour la connexion de plusieurs moteurs sur un Avertisse- ment! i-Timer Plus, il faut utiliser des relais de séparation. Veillez au courant de rupture de l’appareil. Avertisse- ment! 1. Enlevez les couvercles de protection. 2. Connectez le socle d’alimentation de l’i-Timer Plus comme suit:...
Page 88 Montage/Connexion Connexion comme commande de moteur N L1 BAS C HAUT branchement électrique i-Timer Plus capteur lumiere branchement pour signal faible Individuel HAUT Individuel BAS Groupe HAUT Groupe BAS 3. Remettez le couvercle de protection sur le socle d’alimentation. 4. Fixez le socle d’alimentation dans le boîtier.
Page 89 Montage/Connexion Connexion comme commande de groupe N L1 BAS C HAUT branchement électrique i-Timer Plus branchement pour signal faible Individuel HAUT Individuel Groupe HAUT Groupe BAS N L1 BAS C HAUT branchement électrique i-Timer Plus capteur lumiere branchement pour signal faible...
Page 90: Mise En Service
• VOLET ROULANT, APP. COMM MOT, EXTERNE COMMUT., SIGNAL D’ALARME ON, EXPERT MODE OFF Remarque: Par appui sur la touche RESET (avec un stylo à bille ou un objet similaire), l’i-Timer Plus est remis au réglage d’usine. Exception: Menu fonction, sélection de langue et sélection de ville.
Page 91: Explication Des Fonctions/Des Termes
Explication des fonctions/des termes Explication des fonctions/des termes Généralités Interrupteur à coulisse Manuel/Auto Dans la position ‹Hand› seules les commandes manuelles sont exécutées (par ex.: HAUT, STOP, BAS par appui sur un bouton). Dans la position ‹Auto› les commandes automatiques sont exécutées (par ex.: fonction de protection solaire, fonction cré- pusculaire, heure, fonction Astro etc.).
Page 92: Menu Heure/Date
Touche RESET Par appui sur la touche RESET (avec un stylo à bille ou un objet similaire), l’i-Timer Plus est remis au réglage d’usine. Exception: Menu fonction, sélection de langue et sélection de ville.
Page 93: Explication Des Fonctions/Des Termes
Explication des fonctions/des termes ASTRO i-Timer Plus commande les volets roulants et les stores vénitiens automatiquement selon les heures du lever et du coucher du soleil. Ces heures sont des valeurs indicatives. Heure d’hiver Heure d’été Heure d’hiver 05:00 h...
Page 94 Explication des fonctions/des termes ASTRO SOIR Commande la montée selon l’heure de declenchement réglée. Descente selon fonction Astro. Heure d’hiver Heure d’été Heure d’hiver 05:00 h Haut Heure de 07:00 h declenchement 09:00 h Fonc. Astro Déc. Jan. Fév. Mars Avr. Mai Juin Juil. Août. Sep. Oct. Nov. Déc. Soir 16:00 h Coucher...
Page 95: Heure De Declenchement
Explication des fonctions/des termes SEUL Avec le menu SEUL, vous réglez des heures de declenchement séparément pour chaque jour de la semaine. HEURE DE BLOCAGE Empêche une montée et une descente avant l’heure du volet roulant par la fonction Astro. ➞...
Page 96 Explication des fonctions/des termes OFFSET Avec le menu OFFSET, il est possible de programmer une heure de declenchement supplémentaire ▼. Celle-ci dépend de l’heure de declenchement PROG 1 (+/- 240 min. au max.). Exemple: Heure Astro ➞ 20:00 h ➞ + 60 Min. Offset A 20:00 h, le volet roulant est manœuvré...
Page 97: Menu Reglage
Explication des fonctions/des termes MENU REGLAGE Dans le menu REGLAGE vous avez les possibilités suivantes: • VACANCES • SOLEIL (si un capteur est connecté) • CREPUSCULE (si un capteur est connecté) • POSITION INTERMEDIAIRE • AERATION/INVERSION • PROG 1 (POSITION FINALE, POSITION INTERMEDIAIRE, AERATION/INVERSION) •...
Page 98: Position Intermediaire
Explication des fonctions/des termes POSITION INTERMEDIAIRE La position intermédiaire est une position librement programmable du volet roulant/store vénitien entre les positions finales supérieure et inférieure. Après la programmation, il est possible de manœuvrer le tablier à cette position intermédiaire à partir de la position finale supérieure.
Page 99: Menu Fonction
• 1-IERE MISE EN SERVICE (pour le service après-vente) • RELAIS (pour le service après-vente) • TEMPS TOTAL (pour le service après-vente) APP. COMM MOT Le moteur est connecté directement à l’i-Timer Plus. COMMANDE DE GROUPE L’i-Timer Plus commande un groupe.
Page 100 Explication des fonctions/des termes EXTERNE OFF/EXTERNE ON/EXTERNE COMMUT. • EXTERNE OFF ➞ Les entrées de groupe sont toujours dé- connectées. • EXTERNE ON ➞ Les entrées de groupe sont toujours connec- tées. • EXTERNE ➞ Les entrées de groupe sont connectées dans COMMUT.
Page 101: Programmation
Programmation Programmation MODE DE FONCTIONNEMENT (Synoptique des menus) MODE DE FONCTIONNEMENT HEURE/DATE PROGRAMME REGLAGE FONCTION PROG 1 PROG 2 1. Appuyez sur la touche MENU. HEURE/DATE apparaît. 2. Pour sélectionner d’autres menus, appuyez sur les touches +/. 3. Appuyez sur la touche MENU pour venir dans le mode de fonctionnement.
Page 102: Prog 1/Astro
Programmation PROG 1/ASTRO SEMAINE (Fonction Astro pour semaine + heures de blocage ▲▼) PROG 1/ASTRO BLOC (Fonction Astro pour Bloc 1/2 + heures de blocage ▲▼) PROG 1/ASTRO SEUL (Fonction Astro pour seul + heures de blocage ▲▼) PROG 1 SEMAINE/ BLOC/ ASTRO...
Page 103 Programmation 8. Avec les touches +/-, vous réglez l’HEURE DE BLOCAGE ▲ et l’HEURE DE BLOCAGE ▼. Confirmez chaque entrée avec OK. 9. Appuyez sur la touche MENU pour venir au mode de fonctionnement.
Page 104: Programmation
Programmation PROG 1/ ASTRO SOIR SEMAINE (Fonction Astro soir pour semaine + heure de declenchement ▲ + heure de blocage ▼) PROG 1/ ASTRO SOIR BLOC (Fonction Astro soir pour Bloc 1/2 + heure de declenchement ▲ + heure de blocage ▼) PROG 1/ ASTRO SOIR SEUL (Fonction Astro soir pour seul + heure de declenchement ▲...
Page 105 Programmation 7. Sélectionnez votre fonction PROG 1 ASTRO SOIR souhaitée avec les touches +/-: ASTRO SOIR SEMAINE Avec OK, vous venez au menu SEMAINE (1 à 7). Toutes les ultérieures entrées se réfèrent à chaque jour de la semaine. ASTRO SOIR BLOC Avec OK, vous venez au menu BLOC (BLOC 1 1 à...
Page 106: Prog 1/Individuel
Programmation PROG 1/INDIVIDUEL SEMAINE (Heure de declenchement individuelle ▲▼ pour semaine) PROG 1/INDIVIDUEL BLOC (Heure de declenchement individuelle ▲▼ pour bloc 1/2) PROG 1/INDIVIDUEL SEUL (Heure de declenchement individuelle ▲▼ pour seul) PROG 1 SEMAINE/ HEURE DE HEURE DE INDIVIDUEL BLOC/ DECLENCHEMENT DECLENCHEMENT...
Page 107: Prog 2/Individuel
Programmation PROG 2/INDIVIDUEL SEMAINE (Heure de declenchement individuelle ▲▼ pour semaine) PROG 2/INDIVIDUEL BLOC (Heure de declenchement individuelle ▲▼ pour bloc 1/2) PROG 2/INDIVIDUEL SEUL (Heure de declenchement individuelle ▲▼ pour seul) PROG 2 SEMAINE/ HEURE DE HEURE DE INDIVIDUEL BLOC/ DECLENCHEMENT DECLENCHEMENT...
Page 108: Prog 2/Offset
Programmation PROG 2/OFFSET (par ex. heure de descente le soir à la position de aeration) PROG 2 OFFSET OFFSET PROGRAMME 1. Appuyez sur la touche MENU. 2. Pour sélectionner le menu PROGAMME, appuyez sur la touche + jusqu’à ce que PROGAMME apparaisse. 3.
Page 109: Vacances, Capteur Lumiere (Vacances Off/On, Soleil/Crépuscule)
Programmation REGLAGE VACANCES, CAPTEUR LUMIERE (Vacances OFF/ON, Soleil/Crépuscule) REGLAGE continuer CAPTEUR LUMIERE VACANCES page EXISTANT? OFF/ON suivante SOLEIL CREPUSCULE 1. Appuyez sur la touche MENU. 2. Pour sélectionner le menu REGLAGE appuyez sur la touche + jusqu’à ce que REGLAGE apparaisse. 3.
Page 110 Programmation REGLAGE POSITION INTERMEDIAIRE, AERATION/INVERSION, PROG 1 POSITION FINALE (Programmation de l’heure/de la position) continuer POS. AERATION PROG 1 suite page INTERM (INVERSION) POS. FINALE suivante PROG 1 POS. INTERM PROG 1 AERATION (INVERSION) 1. Vous avez confirmé les menus VACANCES/CAPTEUR LUMIERE.
Page 111: Prog 2 Position Finale (Programmation De L'heure/De La Position)
Programmation REGLAGE PROG 2 POSITION FINALE (Programmation de l’heure/de la position) continuer PROG 2 suite page POS. FINALE suivante PROG 2 POS. INTERM PROG 2 AERATION (INVERSION) Remarque: Seulement si une heure est réglée dans PROG 2 cette fenêtre de dialogue est affichée. 1.
Page 112: Francais/Decalage Astro ▲▼ (Sélection De Langue, Décalage Astro)
Programmation REGLAGE FRANCAIS/DECALAGE ASTRO ▲▼ (Sélection de langue, décalage Astro) MODE TEST DECALAGE suite FRANCAIS ON/OFF ASTRO continuer DECALAGE page ASTRO suivante Remarque: Seulement si un capteur lumiere est connecté le menu MODE TEST est affiché. 1. Vous avez confirmé le menu PROG 2 POSITION FINALE. MODE TEST ON/OFF apparaît.
Page 113: Expert Mode Sélection De Ville (Longitude, Latitude, Fuseau Horaire)
Programmation REGLAGE EXPERT MODE Sélection de ville (LONGITUDE, LATITUDE, FUSEAU HORAIRE) continuer EXPERT suite PARIS page MODE suivante LONGITUDE LATITUDE FUSEAU HORAIRE 1. Vous avez confirmé le menu DECALAGE ASTRO ▼. Sélection de ville (PARIS) apparaît. 2. Avec les touches +/-, vous pouvez régler la ville qui se trouve le plus proche de votre localité.
Page 114: Ete/Hiver
Programmation REGLAGE ETE/HIVER (passage automatique heure été/hiver) ETE/HIVER suite REGLAGE ON/OFF 1. Vous avez confirmé le menu FUSEAU HORAIRE. ETE/HIVER apparaît. 2. Avec les touches +/-, vous pouvez activer ou désactiver ETE/ HIVER. 3. Confirmez votre sélection avec OK. 4. Appuyez sur la touche MENU pour venir au mode de fonctionnement.
Page 115: Fonction
Programmation FONCTION (n’apparaît que si l’organe de commande est enlevé, seulement pour spécialistes formés) VOLET ROULANT/STORE VENITIEN, APP. COMM MOT/ COMMANDE DE GROUPE, TEMPS DE FONCTIONNEMENT (Sélection du tablier, sélection app. comm mot/commande de groupe, temps de fonctionnement du volet roulant/store vénitien) FONCTION continuer VOLET ROULANT/...
Page 116: Externe On/Off/Commut., Signal D'alarme On/Off (Traitement De Signaux Externes, Traitement De Signaux D'alarme)
Programmation FONCTION (n’apparaît que si l’organe de commande est enlevé, seulement pour spécialistes formés) EXTERNE ON/OFF/COMMUT., SIGNAL D’ALARME ON/OFF (Traitement de signaux externes, traitement de signaux d’alarme) continuer EXTERNE suite APP. COMM MOT? page COMMUT. suivante EXTERNE OFF SIGNAL D'ALARME ON/OFF EXTERNE ON 1.
Page 117: 1-Iere Mise En Service, Relais, Temps Total (Date De La 1-Iere Mise En Service, Fréquence De Rupture Des Relais, Temps De Fonctionnement Total)
Programmation FONCTION (n’apparaît que si l’organe de commande est enlevé, seulement pour spécialistes formés) 1-IERE MISE EN SERVICE, RELAIS, TEMPS TOTAL (Date de la 1-iere mise en service, fréquence de rupture des relais, temps de fonctionnement total) EXPERT 1-IERE MISE TEMPS suite MODE...
Page 118: Remplacement Des Piles
Sous réserve de modifications techniques. Déclaration de conformité Par la présente, la société SELVE GmbH & Co. KG déclare que l’auto- matisme i-Timer Plus est conforme aux exigences fondamentales et aux autres prescriptions de la directive 1999/5/CE en vigueur.
Page 119: Dépannage
Fonction vacances activée Désactiver la fonction vacances Le décalage Astro est réglé Adapter le décalage Astro L’i-Timer Plus n’exécute pas L’interrupteur à coulisse Réglez l’interrupteur à les commandes réglées est sur mode manuel coulisse sur mode automatique L’i-Timer Plus exécute les La fonction vacances Désactiver la fonction...
Page 120: Notices
Notices...
Page 121: Conditions De Garantie
Conditions de garantie Conditions de garantie La durée de garantie de SELVE GmbH & Co. KG pour des appareils neufs qui ont été installés conformément aux instructions de montage est de 24 mois à partir de la date d’achat. Elle est terminée au plus tard 30 mois après la date de production.
Page 122 Inhoudsapgave Veiligheidsinstructies .............. 124 Verklaring van display en toetsen ......... 125 Algemeen ................. 126 Reglementaire toepassing ............. 126 Montage/Aansluiting ............... 127 Inbedrijfstelling ................ 130 Fabrieksinstelling ..............130 Verklaring van functies en begrippen ........131 Algemeen ................131 Menu TIJD/DAT ..............132 Menu ROGRAMMA ............
Page 123 Inhoudsapgave INSTELLING VAKANTIE, LICHTSENSOR (Vakantie OFF/ON, Zon/Schemering) ......149 TUSSENPOSITIE, VENTILATIE/KANTELEN, PROG 1 EINDSTAND (Tijd/Standprogrammering)..........150 PROG 2 EINDSTAND (Tijd/Standprogrammering) ......... 151 NEDERLANDS/ASTROVERSCHUIVING ▲▼ (Taalkeuze, Astroverschuiving) ........152 EXPERT MODUS Stadkeuze (LENGTEGRAAD, BREEDTEGRAAD, TIJDZONE) ..153 ZO/WI (Automatische zomer-/wintertijd omschakeling) ..154 FUNCTIE ROLLUIKEN/JALOEZIE, MOTORSTURING/ GROEPSBESTURING, LOOPTIJD...
Page 124: Veiligheidsinstructies
VDE 100 te worden aangehouden. • Uitsluitend in droge ruimte gebruiken. • Gebruik uitsluitend niet veranderde originele onder- delen van SELVE. • Houd personen buiten het werkgebied van de in- stallatie. • Houd kinderen op afstand van besturingsapparaten.
Page 125: Verklaring Van Display En Toetsen
Verklaring van display en toetsen Verklaring van display en toetsen Hand/ Automatisch schuifschakelaar OP-toets Noodsignaal STOP-toets controlelampje NEER-toets Afdekklep Toetsen onder de afdekklep MENÜ-toets RESET-toets OK-toets - toets + toets Displaysymbolen Programma Instelling Functie Tijd/Datum Astro Tekstregel Cijferweergave Weekdagen Neer (ma.–zo.)
Page 126: Algemeen
Plus uitgebreid worden met een comfortabele zonweringbesturing (schaduw geven aan planten en meubels). Reglementaire toepassing De i-Timer Plus mag uitsluitend gebruikt worden voor het bedienen van rolluiken en jaloezie-installaties. Het aansluiten van vreemde apparaten moet gebeuren na rug- gespraak met de vakhandel...
Page 127: Montage/Aansluiting
• Wanneer meer dan één aandrijving via de i-Timer Plus Waar- schuwing! wordt geregeld, ontkoppel dan aandrijvingen dan d.m.v. relais. Let op de schakelstroom van het apparaat. Waar- schuwing! 1. Verwijder de beschermkappen. 2. Sluit de voeding van de i-Timer Plus als volgt aan:...
Page 128 Montage/Aansluiting Aansluiting als individuele bediening N L1 NEER C Netaansluiting i-Timer Plus Lichtsensor Aansluiting laagspanning Afzonderlijk OP Afzonderlijk NEER MASSA Groep OP Groep NEER 3. Plaats de beschermkap weer op de voeding. 4. Bevestig de voeding in het stopcontact. 5. Plaats het bedieningsgedeelte in het frame en steek het be-...
Page 129 Montage/Aansluiting Aansluiten als groepsbediening N L1 NEER C Netaansluiting i-Timer Plus Aansluiting laagspanning Afzonderlijk OP Afzonderlijk NEER MASSA Groep OP Groep NEER N L1 NEER C Netaansluiting i-Timer Plus Lichtsensor Aansluiting laagspanning Afzonderlijk OP Afzonderlijk NEER MASSA Groep OP Groep NEER 3.
Page 130: Inbedrijfstelling
• ZO/WI ON FUNCTIE: • ROLLUIKEN, MOTORSTURING, EXTERN SCHAKELAAR, NOODSIGNAAL ON, EXPERT MODUS OFF Aanwijzing: Door het indrukken van de RESET-toets (met een ball- point of i.d.) wordt de i-Timer Plus teruggezet in de fabrieksinstelling. Uitzondering: menu Functie, Taalkeuze en Stadkeuze.
Page 131: Verklaring Van Functies En Begrippen
Verklaring van functies en begrippen Verklaring van functies en begrippen Algemeen Hand/Auto schuifschakelaar In de stand ”Hand” van de schuifschakelaar worden uitsluitend handmatige commando’s uitgevoerd (bijv.: OP, STOP, NEER met een druk op de toets). In de stand ”Auto” van de schuifschakelaar worden automatische commando’s uitgevoerd (bijv.: schaduwfunctie, schemerfunctie, tijd, astrofunctie ...).
Page 132: Menu Tijd/Dat
RESET-toets Door het indrukken van de RESET-toets (met een ballpoint of i.d.) wordt de i-Timer Plus teruggezet in de fabrieksinstelling. Uitzondering: Menu-item Functie, Taalkeuze en Stadkeuze. MENU TIJD/DAT In dit menu kunnen tijd en datum worden ingesteld.
Page 133: Verklaring Van Functies En Begrippen
Verklaring van functies en begrippen ASTRO De i-Timer Plus bestuurt automatisch de rolluiken of de jaloezie op de tijden van zonsopgang of zonsondergang. Deze tijden gelden als richtwaarden. Wintertijd Zomertijd Wintertijd 05:00 uur Zons- 07:00 uur opgang 09:00 uur Astro Dec.
Page 134 Verklaring van functies en begrippen ASTRO AVOND Stuurt het omhoog lopen na de ingestelde schakeltijd. Omlaag lopen volgens astrofunctie. Wintertijd Zomertijd Wintertijd 05:00 uur Schakeltijd 07:00 uur 09:00 uur Astro Avond Dec. Jan. Febr. Maart Apr. Mei Juni Juli Aug. Sep. Okt. Nov. Dec. Functie 16:00 uur Neer...
Page 135 Verklaring van functies en begrippen AFZONDERLIJK Gebruik het menu AFZONDERLIJK om voor iedere dag van de week de schakeltijden apart in te stellen. SPERTIJD Voorkomt een te vroeg Op en Neer sturen van het rolluik door de astrofunctie. Voorbeeld: Astrotijd ➞ 5:30 uur Spertijd ➞...
Page 136 Verklaring van functies en begrippen OFFSET Gebruik het menu OFFSET om een extra schakeltijd ▼ te pro- grammeren. Deze is afhankelijk van de PROG 1 schakeltijd (max. +/- 240 Min.). Voorbeeld: Astrotijd ➞ 20:00 uur ➞ + 60 min. Offset Het rolluik loopt om 20:00 uur in ventilatiepositie en om 21.00 uur in de onderste eindstand.
Page 137: Menu Instelling
Verklaring van functies en begrippen MENU INSTELLING In het menu INSTELLING zijn de volgende mogelijkheden: • VAKANTIE • ZON (bij aangesloten sensor) • SCHEMER (bij aangesloten sensor) • TUSSENPOSITIE • VENTILATIE/KANTELEN • PROG 1 (EINDSTAND, TUSSENPOSITIE, VENTILATIE/KANTELEN) • PROG 2 (EINDSTAND, TUSSENPOSITIE, VENTILATIE/KANTELEN) •...
Page 138 Verklaring van functies en begrippen TUSSENPOSITIE De Tussenpositie is een vrij te kiezen stand van het rolluik/ de jaloezie tussen de bovenste en onderste eindstand. Het rolluik/ de jaloezie kan na het programmeren vanuit de bovenste positie in de tussenstand worden gezet. Druk daartoe twee maal kort na elkaar op de NEER-toets.
Page 139: Menu Functie
Schakeling externe groepsingangen • NOODSIGNAAL • EXPERT MODUS • EERSTE INGEBRUIKNAME (voor servicedoeleinden) • RELAIS (voor servicedoeleinden) • TOTALE TIJD (voor servicedoeleinden) MOTORSTURING De aandrijving wordt rechtstreeks op de i-Timer Plus aangesloten. GROEPSBESTURING De i-Timer Plus stuurt een groep aan.
Page 140: Expert Modus
Verklaring van functies en begrippen EXTERN OFF/ EXTERN ON/ EXTERN SCHAKELAAR • EXTERN OFF ➞ Groepeningangen zijn altijd uitgeschakeld. ➞ Groepeningangen zijn altijd ingeschakeld. • EXTERN ON • EXTERN SCHAKELAAR ➞ Groepeningangen zijn in de auto-modus inge- schakeld, in de handmodus uitgeschakeld. EXPERT MODUS Wanneer de stadkeuze (EXPERT MODUS OFF) te onnauwkeurig is, is een fijnafstelling met de lengte- en breedtegraad mogelijk...
Page 141: Programmering
Programmering Programmering BEDRIJFSMODUS (Menuoverzicht) BEDRIJFSMODUS TIJD/DAT PROGRAMMA INSTELLING FUNCTIE PROG 1 PROG 2 1. Druk op de MENU-toets TIJD/DAT verschijnt. 2. Druk op de +/- toetsen om meer menu’s te selecteren. 3. Druk op de MENU-toets, om in de bedrijfsmodus terecht te komen.
Page 142: Prog 1/Astro
Programmering PROG 1/ASTRO WEEK (Astrofunctie voor week + spertijden ▲▼) PROG 1/ASTRO BLOK (Astrofunctie voor blok 1/2 + spertijden ▲▼) PROG 1/ASTRO AFZONDERLIJK (Astrofunctie voor afzonderlijk + spertijden ▲▼) PROG 1 WEEK/ ASTRO BLOK/ SPERTIJD SPERTIJD AFZONDERLIJK PROGRAMMA 1. Druk op de MENU-toets. 2.
Page 143 Programmering 8. Met de +/- toetsen wordt nu de SPERTIJD ▲ en de SPERTIJD ▼ ingesteld. Bevestig ieder ingevoerd gegeven met OK. 9. Druk op de MENU-toets, om in de bedrijfsmodus terecht te komen.
Page 144: Schakeltijd ▲ + Spertijd ▼)
Programmering PROG 1/ASTRO AVOND WEEK (Astrofunctie Avond voor week + schakeltijd ▲ + spertijd ▼) PROG 1/ASTRO AVOND BLOK (Astrofunctie Avond voor blok 1/2 + schakeltijd ▲ + spertijd ▼) PROG 1/ASTRO AVOND AFZONDERLIJK (Astrofunctie Avond voor afzonderlijk + schakeltijd ▲ + spertijd ▼) PROG 1 WEEK/ ASTRO...
Page 145 Programmering 8. Stel nu met de +/- toetsen de SCHAKELTIJD ▲ in. Bevestig de ingevoerde gegevens met OK. 9. Stel nu met de +/- toetsen de SPERTIJD ▼ in. Bevestig de ingevoerde gegevens met OK. 10. Druk op de MENU-toets, om in de bedrijfsmodus terecht te komen.
Page 146: Prog 1/Individueel
Programmering PROG 1/INDIVIDUEEL WEEK (Individuele schakeltijd ▲▼ voor week) PROG 1/INDIVIDUEEL BLOK (Individuele schakeltijd ▲▼ voor blok 1/2) PROG 1/INDIVIDUEEL AFZONDERLIJK (Individuele schakeltijd ▲▼ voor afzonderlijk) PROG 1 WEEK/ INDIVIDUEEL SCHAKELTIJD SCHAKELTIJD BLOK/ AFZONDERLIJK PROGRAMMA 1. Druk op de MENU-toets. 2.
Page 147: Prog 2/Individueel
Programmering PROG 2/INDIVIDUEEL WEEK (Individuele schakeltijd ▲▼ voor week) PROG 2/INDIVIDUEEL BLOK (Individuele schakeltijd ▲▼ voor blok 1/2) PROG 2/INDIVIDUEEL AFZONDERLIJK (Individuele schakeltijd ▲▼ voor afzonderlijk) PROG 2 WEEK/ INDIVIDUEEL SCHAKELTIJD SCHAKELTIJD BLOK/ AFZONDERLIJK PROGRAMMA 1. Druk op de MENU-toets. 2.
Page 148: Prog 2/Offset
Programmering PROG 2/OFFSET (bijv. vertrektijd avond naar ventilatiestand) PROG 2 OFFSET OFFSET PROGRAMMA 1. Druk op de MENU-toets. 2. Om het nieuwe PROGAMMA te selecteren, op de + toets drukken tot PROGRAMMA verschijnt. 3. Bevestig met OK. 4. Druk op de + toets PROG 2 verschijnt. 5.
Page 149: Vakantie, Lichtsensor
Programmering INSTELLING VAKANTIE, LICHTSENSOR (Vakantie OFF/ON, Zon/Schemering) INSTELLING NEEN verder op LICHTSENSOR VAKANTIE de volgende AANWEZIG? OFF/ON pagina SCHEMER 1. Druk op de MENU-toets. 2. Om het menu INSTELLING te selecteren, op de + toets drukken tot INSTELLING verschijnt. 3. Bevestig met OK. 4.
Page 150: Tussenpositie, Ventilatie/Kantelen, Prog 1 Eindstand (Tijd/Standprogrammering)
Programmering INSTELLING TUSSENPOSITIE, VENTILATIE/KANTELEN, PROG 1 EINDSTAND (Tijd/Standprogrammering) verder op TUSSEN- VENTILATIE PROG 1 vervolg de volgende POSITIE (KANTELING) EINDSTAND pagina PROG 1 TUSSEN- POSITIE PROG 1 VENTILATIE (KANTELING) 1. De menu-items VAKANTIE/LICHTSENSOR zijn bevestigd. TUSSENPOSITIE verschijnt. 2. Met de +/- toets kan de looptijd naar de TUSSENPOSITIE worden ingesteld.
Page 151: Prog 2 Eindstand (Tijd/Standprogrammering)
Programmering INSTELLING PROG 2 EINDSTAND (Tijd/Standprogrammering) verder op PROG 2 vervolg de volgende EINDSTAND pagina PROG 2 TUSSEN- POSITIE PROG 2 VENTILATIE (KANTELING) Aanwijzing: Alleen wanneer in PROG 2 een tijd is ingesteld, wordt het dialoogvenster weergegeven. 1. Het menu-item VENTILATIE/KANTELEN is bevestigd. PROG 2 EINDSTAND verschijnt.
Page 152: Nederlands/Astroverschuiving ▲▼ (Taalkeuze, Astroverschuiving)
Programmering INSTELLING NEDERLANDS/ASTROVERSCHUIVING ▲▼ (Taalkeuze, Astroverschuiving) TEST MODUS ASTRO- vervolg NEDERLANDS ON/OFF VERSCHUIVING verder op ASTRO- de volgende VERSCHUIVING pagina Aanwijzing: Het menu-item TEST MODUS verschijnt alleen wanneer er een lichtsensor in het apparaat gestoken is. 1. Het menu-item VENTILATIE/KANTELEN is bevestigd. TEST MODUS ON/OFF verschijnt.
Page 153: Expert Modus Stadkeuze (Lengtegraad, Breedtegraad, Tijdzone)
Programmering INSTELLING EXPERT MODUS Stadkeuze (LENGTEGRAAD, BREEDTEGRAAD, TIJDZONE) verder op EXPERT vervolg AMSTERDAM de volgende MODUS pagina LENGTEGRAAD BREEDTEGRAAD TIJDZONE 1. De functie ASTROVERSCHUIVING ▼ is bevestigd. Stadkeuze (AMSTERDAM) verschijnt. 2. Gebruik de +/- toets om de dichtst bij gelegen stad in te stellen. 3.
Page 154: Zo/Wi
Programmering INSTELLING ZO/WI (Automatische zomer-/wintertijd omschakeling) ZO/WI vervolg INSTELLING ON/OFF 1. De functie TIJDZONE is bevestigd. ZO/WI verschijnt. 2. Gebruik de +/- toets om ZO/WI in- of uit te schakelen. 3. Bevestig de keuze met OK. 4. Druk op de MENU-toets, om in de bedrijfsmodus terecht te komen.
Page 155: Functie
Programmering FUNCTIE (uitsluitend bij afgetrokken bedieningsgedeelte, uitsluitend voor vakkundig personeel) ROLLUIKEN/JALOEZIE, MOTORSTURING/GROEPSBESTURING, LOOPTIJD (Keuze van het type, keuze als motorsturing/groepsbesturing, loop- tijd van het rolluik/de jaloezie) FUNCTIE verder op ROLLUIKEN/ MOTORSTURING/ LOOPTIJD de volgende JALOEZIE GROEPSBESTURING pagina 1. Druk op de MENU-toets. 2.
Page 156: Extern On/Off/Schakelaar, Noodsignaal On/Off (Verwerking Van Externe Signalen, Verwerking Van Noodsignalen)
Programmering FUNCTIE (uitsluitend bij afgetrokken bedieningsgedeelte, uitsluitend voor vakkundig personeel) EXTERN ON/OFF/SCHAKELAAR, NOODSIGNAAL ON/OFF (Verwerking van externe signalen, verwerking van noodsignalen) NEEN verder op MOTOR- EXTERN vervolg de volgende STURING? SCHAKELAAR pagina EXTERN OFF NOODSIGNAAL ON/OFF EXTERN ON 1. De functie LOOPTIJD is bevestigd. EXTERN ON verschijnt. (EXTERN ON/OFF/SCHAKELAAR geeft de externe be- sturingssignalen aan.
Page 157: Eerste Ingebruikname, Relais, Totale Tijd (Datum Van De Eerste Ingebruikname, Relaisschakelfrequentie, Totale Looptijd)
Programmering FUNCTIE (uitsluitend bij afgetrokken bedieningsgedeelte, uitsluitend voor vakkundig personeel) EERSTE INGEBRUIKNAME, RELAIS, TOTALE TIJD (Datum van de eerste ingebruikname, relaisschakelfrequentie, totale looptijd) EXPERT EERSTE TOTALE vervolg MODUS RELAIS INGEBRUIKNAME TIJD OFF/ON FUNCTIE 1. De functie NOODSIGNAAL ON/OFF is bevestigd EXPERT MODUS OFF/ON verschijnt.
Page 158: Vervanging Van De Batterijen
Inbouw Ø 58 mm wandinbouw, opbouw in bijpassende AP-behuizing Technische wijzigingen voorbehouden. Algemene conformiteitsverklaring Hiermee verklaart de firma SELVE GmbH & CO. KG, dat het apparaat i-Timer Plus in overeenstemming is met de basisvereisten en andere relevante voorschriften volgens richtlijn 1999/5/EG.RR.
Page 159: Opmerkingen Met Betrekking Tot Het Zoeken Van Storingen
Vakantiefunctie Vakantiefunctie ingeschakeld uitschakelen Astroverschuiving Astroverschuiving is ingesteld aanpassen De i-Timer Plus voert de in- De schuifschakelaar staat Zet de schuifschakelaar op gestelde schakelopdrachten op handbediening automatische bediening niet goed uit De i-Timer Plus voert de in- Vakantiefunctie ist...
Page 160: Notities
Notities...
Page 161: Garantie
Garantie Garantie De garantieperiode van SELVE GmbH & Co. KG voor nieuwe apparaten die volgens de montagehandleiding zijn gemonteerd, bedraagt 24 maanden vanaf datum van aankoop. De garantie eindigt op zijn laatst 30 maanden na productiedatum. De garantie omvat alle constructie-, materiaal- en fabricagefouten.
Page 164 SELVE GmbH & Co. KG Werdohler Landstraße 286 D-58513 Lüdenscheid Tel.: +49 2351 925-0 Fax: +49 2351 925-111 Internet: www.selve.de E-Mail: info@selve.de...

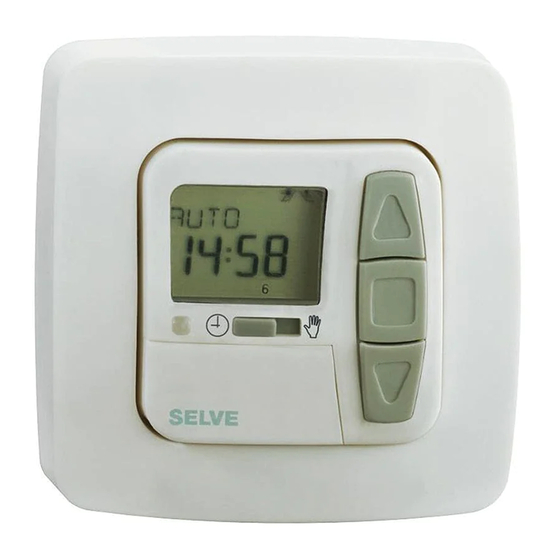

Selve i-Timer Plus Notice D'utilisation

Deutsch

English

Français

Dutch

Les langues disponibles

Liens rapides

Chapitres

Dépannage

Manuels Connexes pour Selve i-Timer Plus

Sommaire des Matières pour Selve i-Timer Plus

Table des Matières
