Montage et branchement électrique

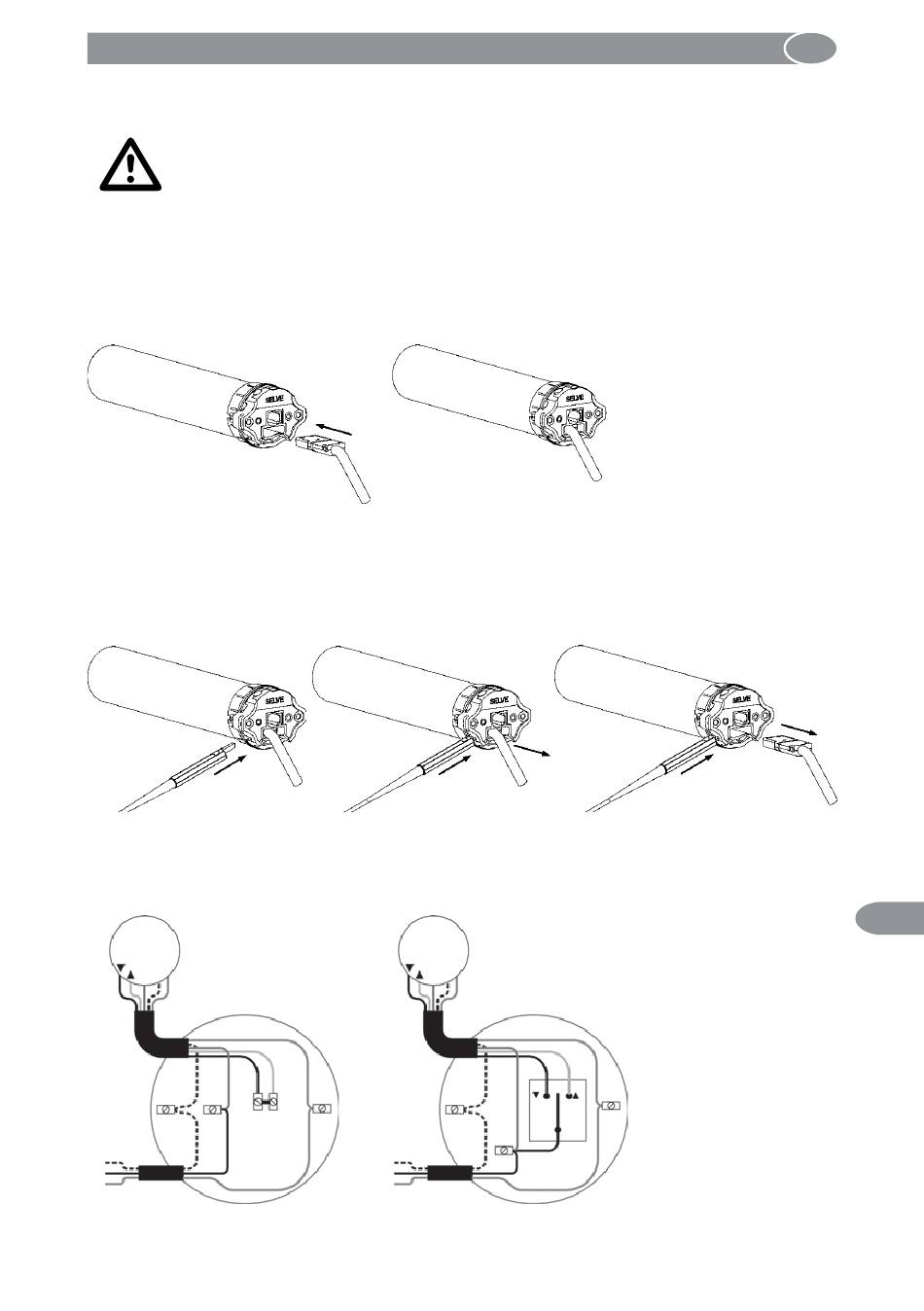

3.3. Connexion et déconnexion du câble débrochable
Tous les moteurs ne sont pas munis d'un câble débrochable.
Attention ! Risque d'électrocution !
Le câble débrochable ne peut être connecté que lorsque l'installation est
hors tension !
Attention !
Lors du branchement du câble dans son logement, il doit impérativement être hors
tension. Pousser le connecteur à fond jusqu'à ce que vous entendiez le connecteur
s'enclencher et se verrouiller !
Avant de démonter le câble, veuillez le débrancher pour le mettre hors tension. Déver-
rouiller la prise par le trou latéral, dans la tête moteur. Vous pouvez utiliser un petit
tournevis ou l'outil spécial SELVE. Veuillez simultanément pousser sur le clip de ver-
rouillage avec le tournevis et tirer le câble hors du connecteur, pour l'extraire.
3.4. Raccordement électrique
Moteur radio – sans inverseur
M 1
~
N
PE
L
1
2
3
PE
L1
N
Moteur radio – avec inverseur
M 1
~
PE
L
4
5
PE
L1
N
N
1
2
3
4
5
0
L
79
F
1 = PE, jaune-vert
2 = L1, marron
3 = A droite, noir
4 = A gauche, gris
5 = N, bleu
L'utilisation d'un inver-
seur est optionnelle.
Dans le cas ou le moteur
est uniquement en Mode
radio, le branche ment N,
L1 et PE est suffisant.
