MONTAGEM DO MOTOR E DO EIXO PROPULSOR
CUIDADO : Antes de realizar qualquer trabalho no cortador de
grama, desligue sempre o motor e puxe para fora a
conexão da vela de ignição.
Tenha cuidado com partes quentes do motor e
bordas de lâminas afiadas.
Utilize sempre luvas de proteção.
CUIDADO : Somente ligue o cortador de grama após a montagem
total do mesmo.

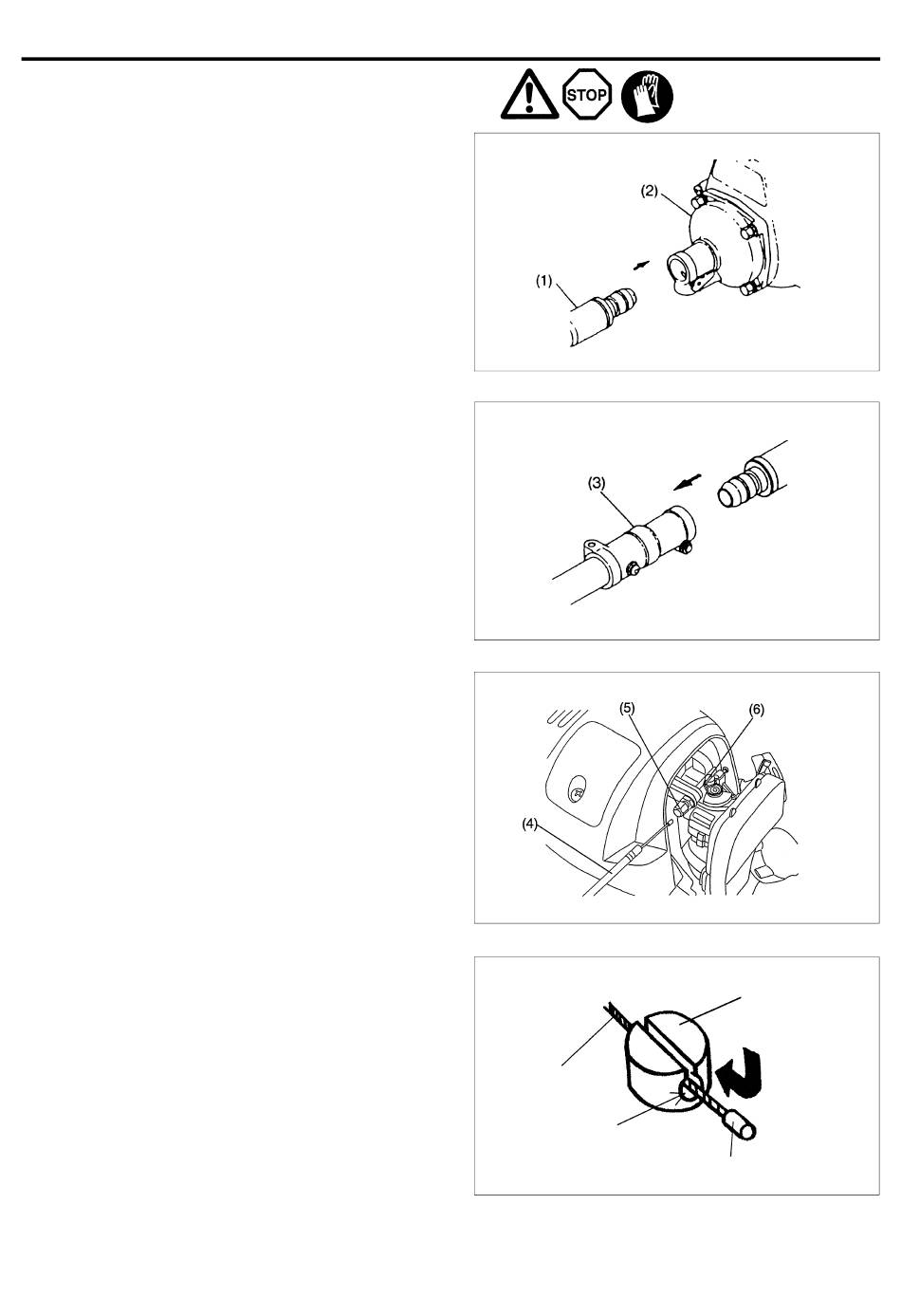

1. Conexão do tubo flexível com o motor e fixador do tubo
Introduza uma extremidade do tubo flexível (1) no compartimento
de embreagem (2) do motor até que a mesma trave com um ruído
de clique.
Introduza a outra extremidade do tubo flexível no fixador do tubo
(3) do cortador de grama até que a mesma trave.
As extremidades do tubo flexível são intercambiáveis.
Certifique-se de que a extremidade quadrada do eixo flexível
encaixe na junta do eixo motor.
ATENÇÃO : Caso você tenha dificuldade em introduzir o tubo flexível
corretamente, a extremidade quadrada do eixo flexível
pode não ter encaixado na junta do eixo motor. Não force
a introdução para evitar danos na extremidade do eixo
flexível. Repita o mesmo procedimento até que o eixo
flexível encaixe corretamente com o tubo.
2. Montagem do cabo de controle
– Remova a tampa do filtro de ar.
– Coloque o cabo de controle (4) no parafuso de ajuste (5), e
desloque o pivô (6) de modo que o cabo seja colocado na ranhura
do pivô. Assim sendo, o lado do orifício redondo do pivô ficará
orientado no sentido do encaixe final de metal do cabo interno.
– Solte o pivô e certifique-se de que o encaixe final de metal do cabo
interno fica encaixado no orifício.
– Recoloque a tampa do filtro de ar.
Cabo de controle
Orifício redondo
136
Pivô
Inserção
Encaixe final
