OPTISYS TUR 1050
3.4.4 Branchement des tuyaux
L'appareil est livré avec deux tuyaux (tuyau d'arrivée, tuyau d'évacuation) munis de raccords
pour la liaison entre le support pour mesure en débit d'une part et les points d'arrivée et
d'évacuation d'autre part. Le tuyau d'arrivée est équipé d'une pince et le tuyau d'évacuation est
muni d'un régulateur de contre-pression. Branchez ces tuyaux conformément au schéma
suivant :
ATTENTION !
Ne branchez pas encore le câble de raccordement de la sonde à la partie supérieure de
l'appareil et veillez à respecter l'ordre de montage indiqué au chapitre
électriques
brancher ensuite le câble de raccordement de la sonde, au risque d'endommager l'appareil !

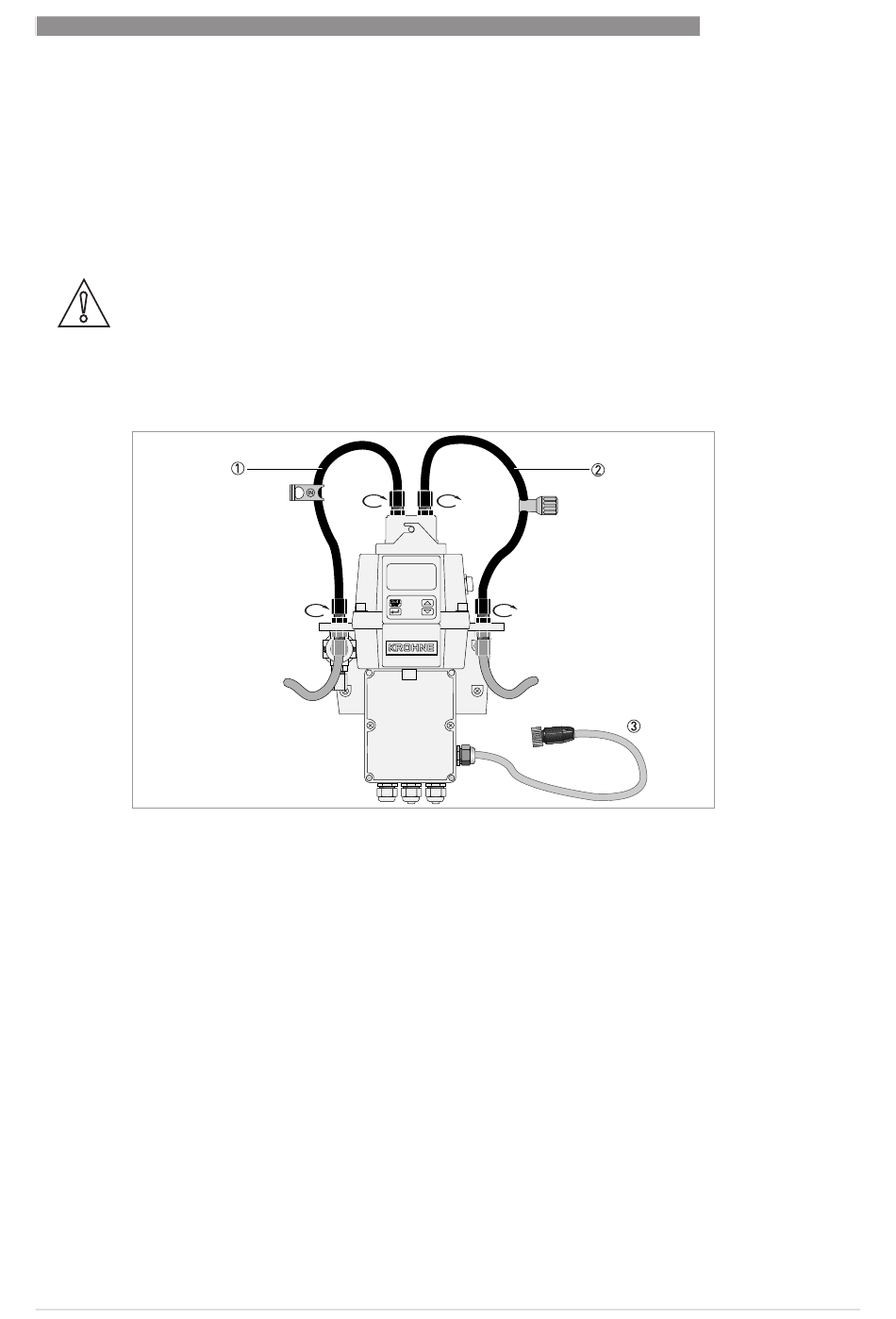

Figure 3-3: Branchement des tuyaux
1 Tuyau d'arrivée avec pince
2 Tuyau d'évacuation avec régulateur de pression
3 Câble de raccordement de la sonde
Le tuyau permettant de raccorder l'appareil au point de prise d''échantillons n'est pas fourni
avec l'appareil, de même que le tuyau de purge. Utilisez des tuyaux répondant aux
caractéristiques suivantes :
• Diamètre intérieur : 4,75 mm / 3/16".
• Diamètre extérieur : 8 mm / 5/16".
• Matériau opaque, souple et résistant au développement d'algues si les tuyaux sont
directement exposés à la lumière du soleil.
02/2017 - 4002912002 - MA OPTISYS TUR 1050 R03 fr
»
! En effet, vous devez tout d'abord réaliser le câblage interne de l'appareil et
www.krohne.com
MONTAGE
«
Raccordements
3
19
