OPTISENS COND 1200

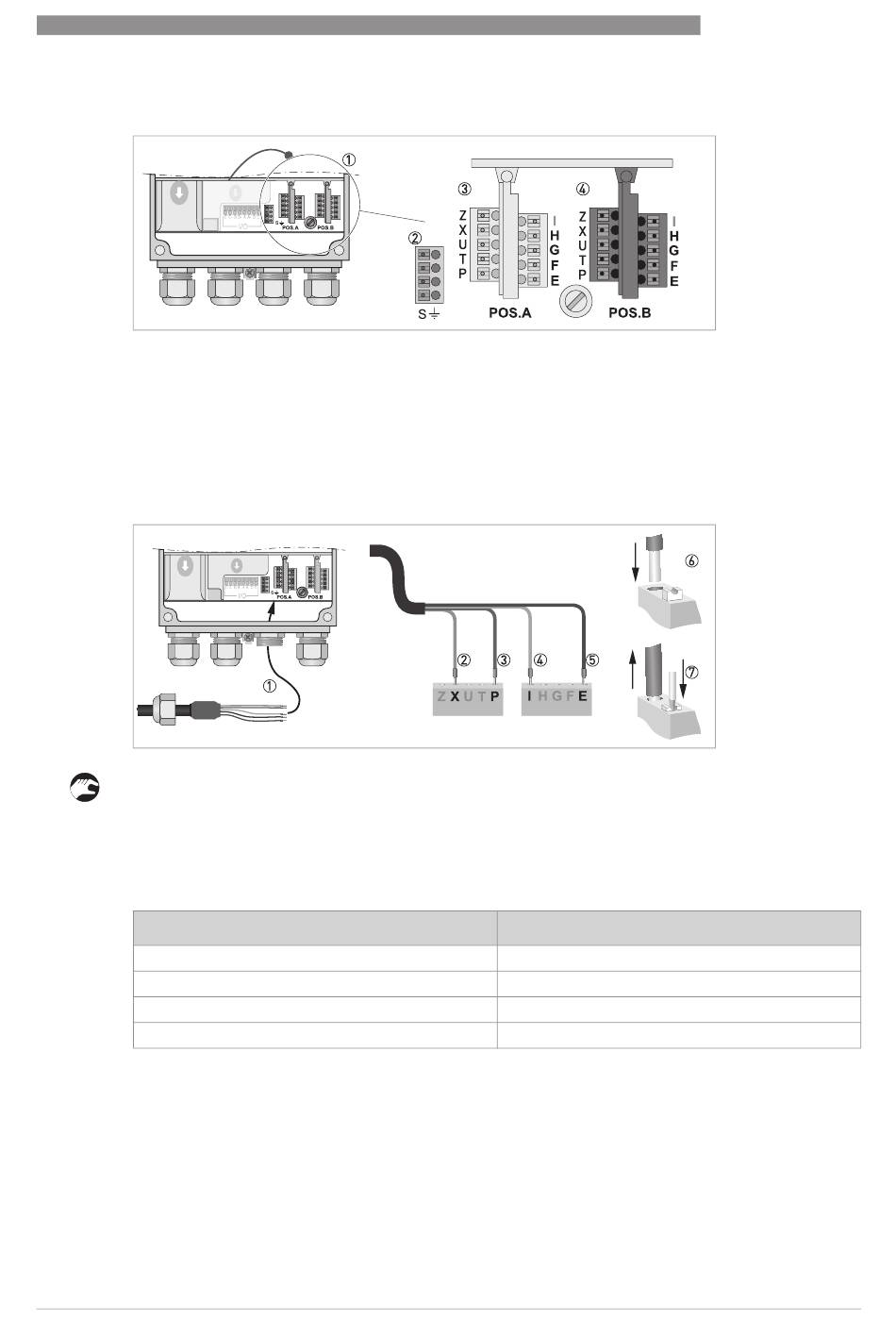

1 Bornes de raccordement de sonde
2 Bornier S (conducteur de protection)
3 Bornier A : bornes pour sonde
4 Bornier B : bornes pour sonde
En cas de commande de la version à un seul canal, seule l'interface « Pos.A » est disponible.
Dans la version à deux canaux, les interfaces « Pos.A » et « Pos.B » sont disponibles.
Raccordement de la sonde au convertisseur de mesure
• Introduire le câble de sonde par le presse-étoupe au centre à droite 1.
• Pousser le câble 7 dans le bornier Pos. A ou Pos. B comme indiqué dans le tableau.
• Pour retirer un câble, appuyer sur la languette blanche 8 des bornes et tirer le fil
correspondant.
Fils
Vert 2
Jaune 3
Blanc 4
Marron 5
03/2014 - 4001967601 - MA OPTISENS COND 1200 R01 fr
Bornier A ou B
X
P
I
E
www.krohne.com
MONTAGE
3
15
