SMARTPAT COND 1200
SMARTPAT COND 1200
SMARTPAT COND 1200
SMARTPAT COND 1200

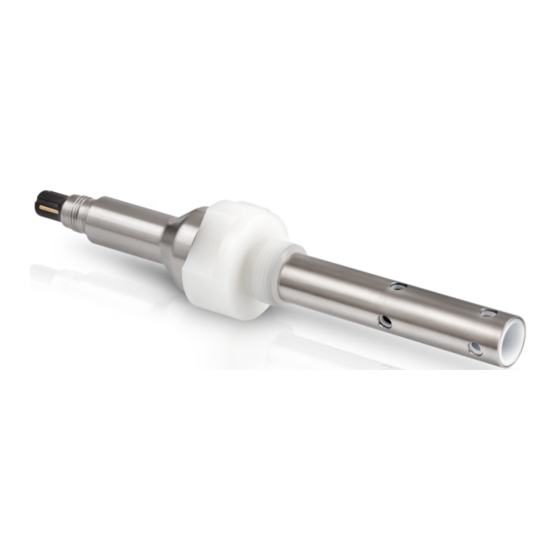

Sonde numérique de conductivité conductive pour
l'industrie de l'eau et des eaux usées
•
Sonde à technologie de convertisseur intégrée avec alimentation 2 fils par boucle
de courant
•
Échelle de mesure étendue pour toutes les applications du domaine de l'eau
•
Conception robuste avec sonde de température intégrée
© KROHNE 10/2015 - 4004019601 - TD SMARTSENS COND1200 R01 fr
Notice technique
Notice technique
Notice technique
Notice technique
Publicité
Table des Matières
Manuels Connexes pour KROHNE SMARTPAT COND 1200
Sommaire des Matières pour KROHNE SMARTPAT COND 1200
- Page 1 Sonde à technologie de convertisseur intégrée avec alimentation 2 fils par boucle de courant • Échelle de mesure étendue pour toutes les applications du domaine de l'eau • Conception robuste avec sonde de température intégrée © KROHNE 10/2015 - 4004019601 - TD SMARTSENS COND1200 R01 fr...
-
Page 2: Table Des Matières
SOMMAIRE SMARTPAT COND 1200 1 Caractéristiques produit 1.1 Sonde de conductivité conductive SMARTSENS .............. 3 1.2 Conception et options....................... 4 1.3 Mesure de conductivité ....................6 2 Caractéristiques techniques 2.1 Caractéristiques techniques .................... 7 2.2 Dimensions ........................9 3 Montage 3.1 Consignes générales de montage.................. -
Page 3: Caractéristiques Produit
SMARTPAT COND 1200 1.1 Sonde de conductivité conductive SMARTSENS Les sondes d'analyse SMARTSENS de KROHNE sont les premières et les seules sur le marché à disposer d'une technologie de convertisseur intégrée. Le circuit entier est miniaturisé et se trouve dans la tête de la sonde. Ce succès technique réduit le prix de moitié par rapport à tous les autres systèmes de mesure. -
Page 4: Points Forts
CARACTÉRISTIQUES PRODUIT SMARTPAT COND 1200 Points forts • Raccordement direct via bus de terrain standardisé • Manipulation facile de la configuration en ligne et hors ligne via PACTware FDT/DTM gratuit • Constante de cellule élevée pour plage de mesure étendue •... - Page 5 CARACTÉRISTIQUES PRODUIT SMARTPAT COND 1200 Adaptable par nature Adaptable par nature Adaptable par nature Adaptable par nature Systèmes de montage série SENSOFIT En tant que fournisseur de systèmes complets pour l'analyse de process, nous proposons bien sûr une gamme complète de sondes. Celle-ci comporte non seulement des systèmes à...
-
Page 6: Mesure De Conductivité
CARACTÉRISTIQUES PRODUIT SMARTPAT COND 1200 1.3 Mesure de conductivité Figure 1-2: Principe de mesure pour la mesure de conductivité 1 Sens d'écoulement 2 Électrode interne 3 Électrode externe 4 Alimentation La conductivité est la propriété d'une solution aqueuse à conduire l'électricité par transport d'ions. -
Page 7: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES SMARTPAT COND 1200 2.1 Caractéristiques techniques Les données suivantes sont fournies pour les applications générales. Si vous avez une • application spécifique, veuillez contacter votre agence de vente locale. Des informations complémentaires (certificats, outils spéciaux, logiciels,...) et une •... -
Page 8: Raccordements Électriques
CARACTÉRISTIQUES TECHNIQUES SMARTPAT COND 1200 Communication Échelle de mesure 0,1...20 mS/cm à 25°C / 77°F (pour c=1, l'unité affichée sont les mS/cm pour la conductivité et les kOhm*cm pour la résistivité) Signal de sortie 4...20 mA (passif) Résolution de la sortie 20 µA... -
Page 9: Dimensions
CARACTÉRISTIQUES TECHNIQUES SMARTPAT COND 1200 2.2 Dimensions Figure 2-1: SMARTPAT COND 1200 Filetage G3/4 A du raccordement process (mâle) Dimensions [mm] Dimensions [pouce] 228,2 8,98 7,79 0,28 4,57 3,94 Ø20,5 Ø0,81 VarioPin Ø24 Ø0,94 Clé taille 36 G3/4 A Ø45 Ø1,77... -
Page 10: Montage
Le fabricant ne pourra être tenu responsable pour tout dommage dû à une utilisation incorrecte ou non conforme à l'emploi prévu. La sonde SMARTPAT COND 1200 est conçue pour mesurer la conductivité de liquides électriquement conducteurs. www.krohne.com... -
Page 11: Préparation De L'installation
MONTAGE SMARTPAT COND 1200 3.3 Préparation de l'installation Veillez à ne pas faire tomber l appareil et le manipuler avec précaution! • ’ Ne jamais toucher ou rayer les électrodes de la sonde. • Stocker la sonde dans son emballage d'origine, dans un endroit sec et à l'abri de la •... -
Page 12: Procédure D'installation
MONTAGE SMARTPAT COND 1200 3.4 Procédure d'installation Pendant l'installation de l'appareil, veiller à utiliser un équipement de protection contre les décharges électrostatiques (ESD). 1 Raccorder la sonde à la boîte de jonction ou directement au système de contrôle commande. 2 Installer la sonde à l'emplacement de mesure définitif. -
Page 13: Raccordement Électrique
RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 4.1 Consignes de sécurité Les appareils utilisés en atmosphère explosible sont soumis à des spécifications de sécurité supplémentaires ; consulter à ce sujet la documentation Ex. Toute intervention sur le raccordement électrique doit être effectué uniquement si l'alimentation électrique est coupée. -
Page 14: Raccordement Du Câble De Sonde
RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 4.3 Raccordement du câble de sonde Toute intervention sur le raccordement électrique doit être effectué uniquement si l'alimentation électrique est coupée. Les presse-étoupe installés par le fabricant sont conçus pour un diamètre de câble de 8 à... - Page 15 RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 ® Figure 4-3: SJB 200 W-Ex avec sonde SMARTPAT, affichage et sans résistance HART intégrée (côté gauche). ® SJB 200 W-Ex avec sonde SMARTPAT, sans affichage ni résistance HART intégrée (côté droit) SJB 200 W-Ex avec sonde SMARTPAT, affichage SJB 200 W-Ex avec sonde SMARTPAT, sans ®...
-
Page 16: Montage De La Sonde
RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 4.5 Montage de la sonde 4.5.1 OPTIBRIDGE / SMARTBRIDGEInstructions de montage générales Veiller à ce que la conduite soit hors pression avant de poser ou déposer une sonde ! Lors du montage, installer une vanne d'isolement en amont et en aval de l'appareil afin de pouvoir sortir la sonde en cas de contrôle. - Page 17 RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 Figure 4-5: Installation pour eau propre 1 Sens d'écoulement 2 Sonde spécifiée à la commande • Cette installation est recommandée uniquement si la conduite est entièrement remplie et si elle ne contient pas de particules ou de bulles d'air.
- Page 18 RACCORDEMENT ÉLECTRIQUE SMARTPAT COND 1200 Figure 4-7: Installation possible 1 Sens d'écoulement 2 Sonde spécifiée à la commande • Cette installation est recommandée uniquement si la conduite est entièrement remplie et si elle ne contient pas de particules ou de bulles d'air.
-
Page 19: Informations Relatives À La Commande
INFORMATIONS RELATIVES À LA COMMANDE SMARTPAT COND 1200 5.1 Code de commande Les caractères du code de commande sur fond gris clair font référence au standard. VGS C VGS C 4 4 4 4 Type de sonde Type de sonde... -
Page 20: Accessoires Et Consommables
INFORMATIONS RELATIVES À LA COMMANDE SMARTPAT COND 1200 5.2 Accessoires et consommables Accessoires Code de commande Câble Câble VP2-S-3 (3 m / 9,84 ft) XGA W 080130 Câble VP2-S-5 (5 m / 16,4 ft) XGA W 080140 Câble VP2-S-10 (10 m / 32,8 ft) XGA W 080150 Câble VP2-S-15 (15 m / 49,2 ft) -
Page 21: Notes
NOTES SMARTPAT COND 1200 10/2015 - 4004019601 - TD SMARTSENS COND1200 R01 fr www.krohne.com... - Page 22 NOTES SMARTPAT COND 1200 www.krohne.com 10/2015 - 4004019601 - TD SMARTSENS COND1200 R01 fr...
- Page 23 NOTES SMARTPAT COND 1200 10/2015 - 4004019601 - TD SMARTSENS COND1200 R01 fr www.krohne.com...
- Page 24 Analyse de process • Services Siège social KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Allemagne) Tél. : +49 203 301 0 Fax : +49 203 301 10389 info@krohne.com Consultez notre site Internet pour la liste des contacts KROHNE : www.krohne.com...
