6.2

Raccordement du ballon d'eau chaude

sanitaire uniSTOR à l'appareil de régulation
e
Danger !
Danger de mort par électrocution
sur les raccords sous tension !
Une tension permanente est appliquée
sur les bornes de raccordement au secteur
de l'appareil de chauffage.
> Coupez l'alimentation électrique.
> Protégez l'alimentation électrique contre
tout réenclenchement.
> Assurez-vous que les opérations sur
le circuit électrique seront bien réalisées
par un installateur spécialisé qualifié.

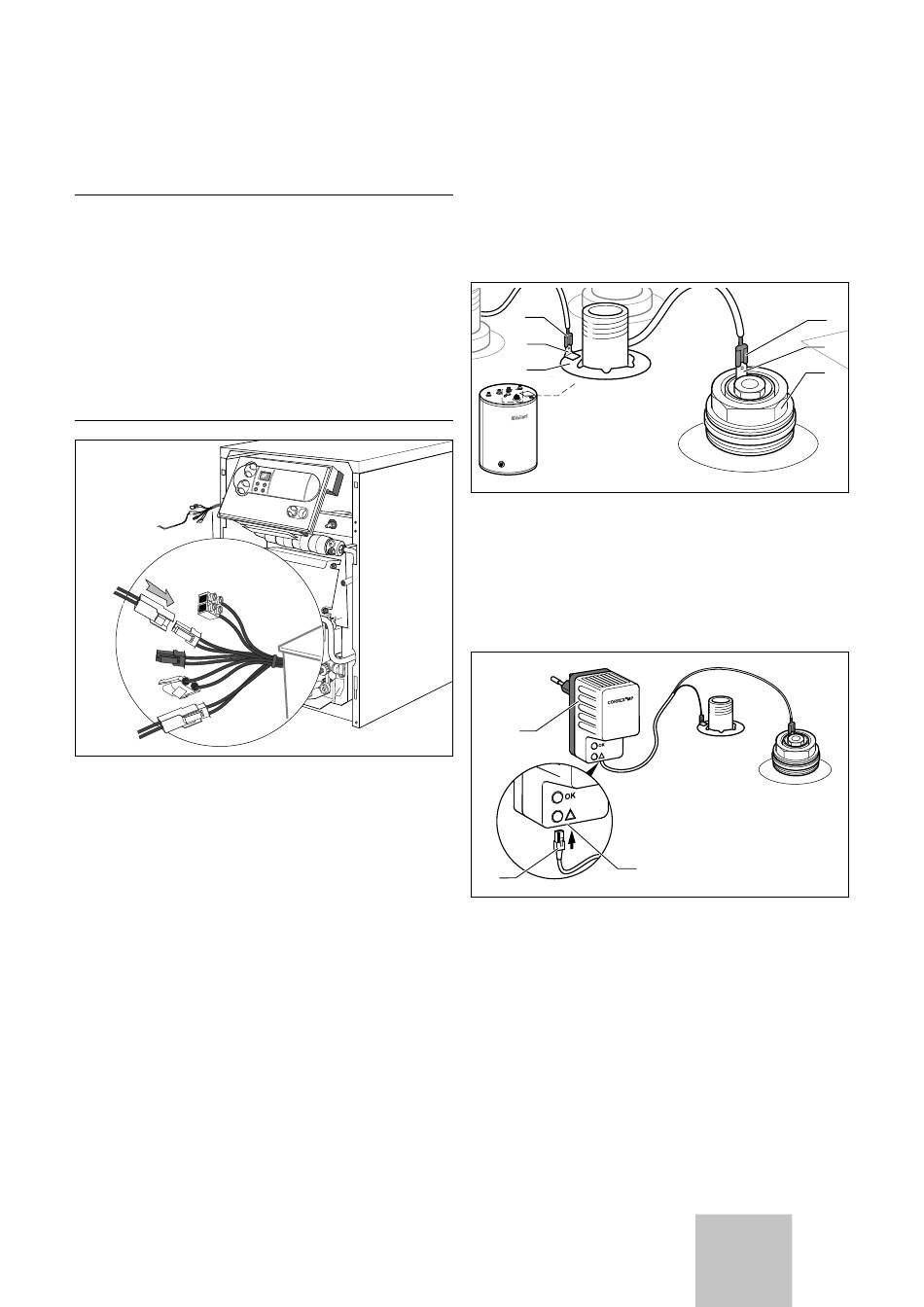

Fig. 6.2 Installation électrique (exemple appareils de chauffage)
> Câblez la sonde du ballon avec l'appareil de chauffage
ou un appareil de régulation externe.
> Vous trouverez l'emplacement de la barrette de
connexion correspondante et la désignation des
bornes dans la notice d'installation de l'appareil
de chauffage ou de l'appareil de régulation externe.
Notice d'installation et de maintenance uniSTOR VIH R 0020131407_01
Installation électrique 6
6.3

Raccordement de l'anode de courant vagabond

L'anode de courant vagabond (¬ (6) sur Fig. 3.1 Ballon
d'eau chaude sanitaire uniSTOR) est installée par le
fabricant, mais doit encore être raccordé électriquement
de façon distincte.
6
5
4
Fig. 6.3 Raccords sur l'anode de courant vagabond
> Prenez en main le câble de connexion (compris dans
la fourniture).
> Insérez la cosse large (1) du câble sur l'anneau (2) du
raccord de l'anode de courant vagabond (3).
> Insérez la cosse fine (6) du câble sur l'anneau (5) du
raccord de la rondelle (4).
3
1
2
Fig. 6.4 Raccords sur le bloc d'alimentation
> Prenez en main le bloc d'alimentation (compris dans
la fourniture).
> Insérez le connecteur à deux pôles (2) dans l'orifice
de raccordement situé en dessous du bloc d'alimenta-
tion (1).
> Insérez le bloc d'alimentation (3) dans une prise à
contact protégé.
1
2
3
