5 Die Anschlüsse

5.1 Stromversorgung: Klemmen U,V

Die LZV200 wird über zwei Kabel an den Klemmen U und V mit dem
Transformator TR150 verbunden. In der Werkseinstellung haben Sie
16 Volt und ca 5A am Gleis zur Verfügung.
Sollten Sie einen Trafo mit 3 A (50VA) anschliessen, so stellen Sie die
Strombegrenzung bitte auch auf 3A ein. Hinweise dazu im Abschnitt
0, S. 21.
Alternativ können Sie die LZV200 auch über ein Netzteil versorgen.
Dies wird in Abschnitt 5.9, S. 17 beschrieben.
Achten Sie darauf, dass Sie nur eine Stromversorgungsart
angeschlossen haben. Also entweder einen Transformator
ODER ein Netzteil verwenden.

5.2 Gleisanschluss: Klemmen J,K

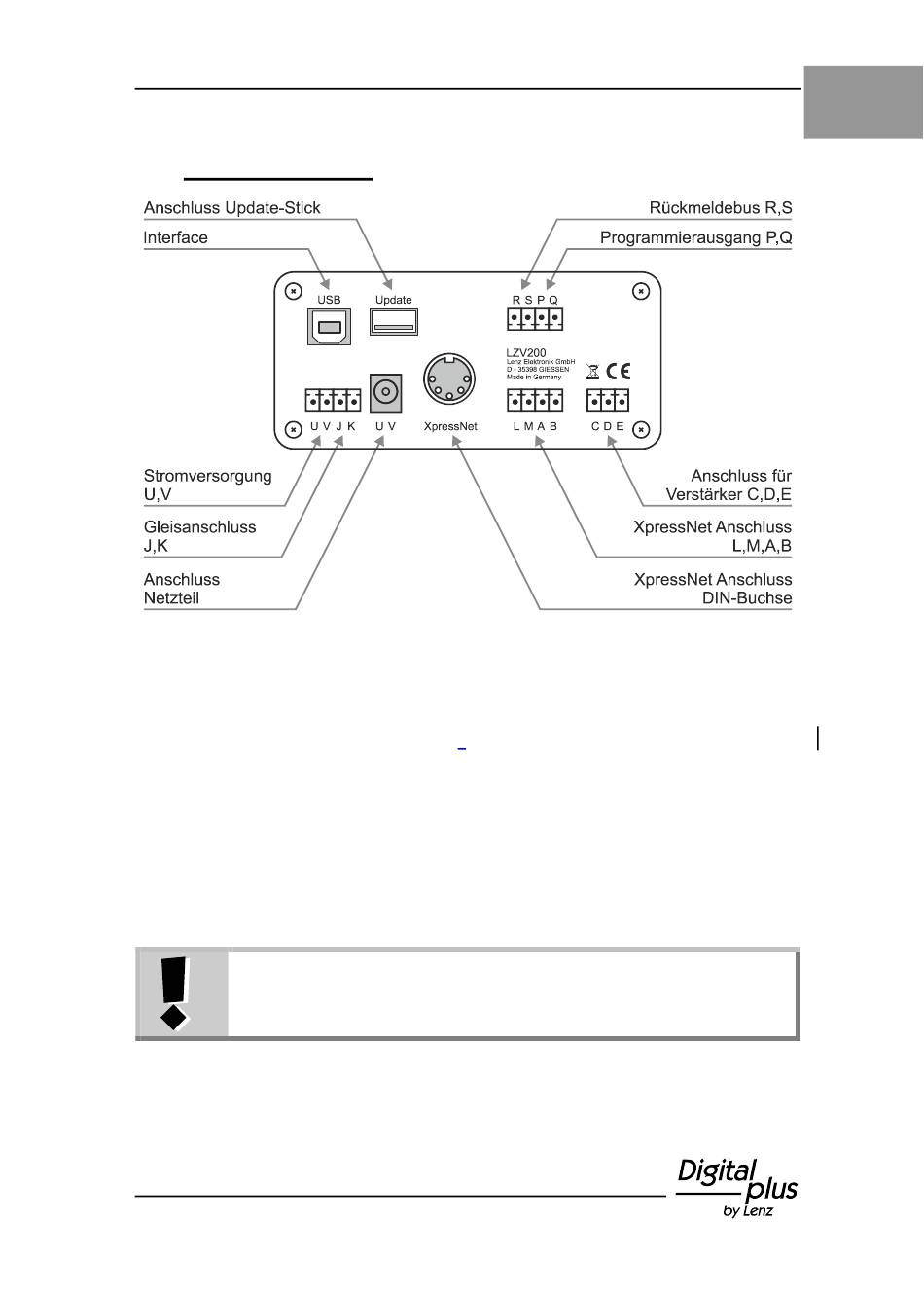

Abb. 1: Die Anschlüsse der LZV200
