Veuillez noter qu'en cas de panne de courant, le
régulateur ne dispose que d'une autonomie de
30 min. L'horloge interne s'arrête au bout de 30
min. et le calendrier ne redémarre pas après la
reprise de l'alimentation. Dans ce cas, il faut
procéder à un nouveau réglage de l'heure et à
une vérification de la date actuelle.
Mode de remplissage/de service
Pour garantir un remplissage rapide de l'installation
après le démarrage de la pompe du circuit solaire, le
régulateur est équipé d'une fonction « Mode de remplis-
sage ». À chaque démarrage, la pompe fonctionne en
mode de remplissage avec puissance réglée. La régula-
tion différentielle n'est pas active pendant cette durée,
ce qui évite l'arrêt de la pompe, même en dessous du
seuil de mise à l'arrêt. Dans le niveau de réglage 1, la
pompe est amorcée avec la puissance minimale pour 20
sec. Pendant les 20 sec. suivantes, au niveau de réglage
2, la pompe fonctionne à un niveau de réglage moyen
(env. 65 %). Ensuite, dans le niveau de réglage 3, la
pompe fonctionne à 100 % de sa puissance pour la
durée restante du mode de remplissage.
Le mode de service succède au mode de remplissage,
une fois ce dernier terminé. Afin d'éviter une mise à l'ar-
rêt prématurée de la pompe solaire en cas de faible ren-
dement solaire, la pompe fonctionne tout d'abord un
moment en puissance minimale, et ce indépendamment
de la régulation différentielle. La durée du fonctionne-
ment de la pompe est déterminée par votre installateur
lors du montage de l'installation solaire. Après écoule-
ment de ce délai, la régulation différentielle définit la
durée du fonctionnement de la pompe solaire par la
suite.
Fonction Arrêt occasionnel
L'activation de la fonction Arrêt occasionnel débloque la
fonction de recharge, c'est-à-dire que la température de
consigne du ballon est maintenue en permanence, en
l'occurence par la recharge.
Recharge unique
En activant la recharge unique, le ballon est chauffé une
seule fois à la valeur de consigne réglée.
Fonction Vacances
L'activation de cette fonction met, pour la durée réglée
des vacances (1...99 jours), le mode de fonctionnement
sur
. Le rendement solaire mais aussi la fonction de
recharge sont ainsi désactivées.
2.5
Structure et fonctionnement
L'installation solaire auroSTEP est une installation solai-
re thermique permettant la production d'eau chaude. En
cas d'arrêt de l'installation solaire, le fluide caloporteur
contenu dans les capteurs et les conduites regagne le
ballon solaire. Les dégâts dus au gel et à un excès de
Description du système auroSTEP
Description du système 2
chaleur peuvent être évités de cette manière. Une pro-
tection antigel supplémentaire garantit l'efficacité du
mélange eau-glycol en tant que fluide caloporteur.

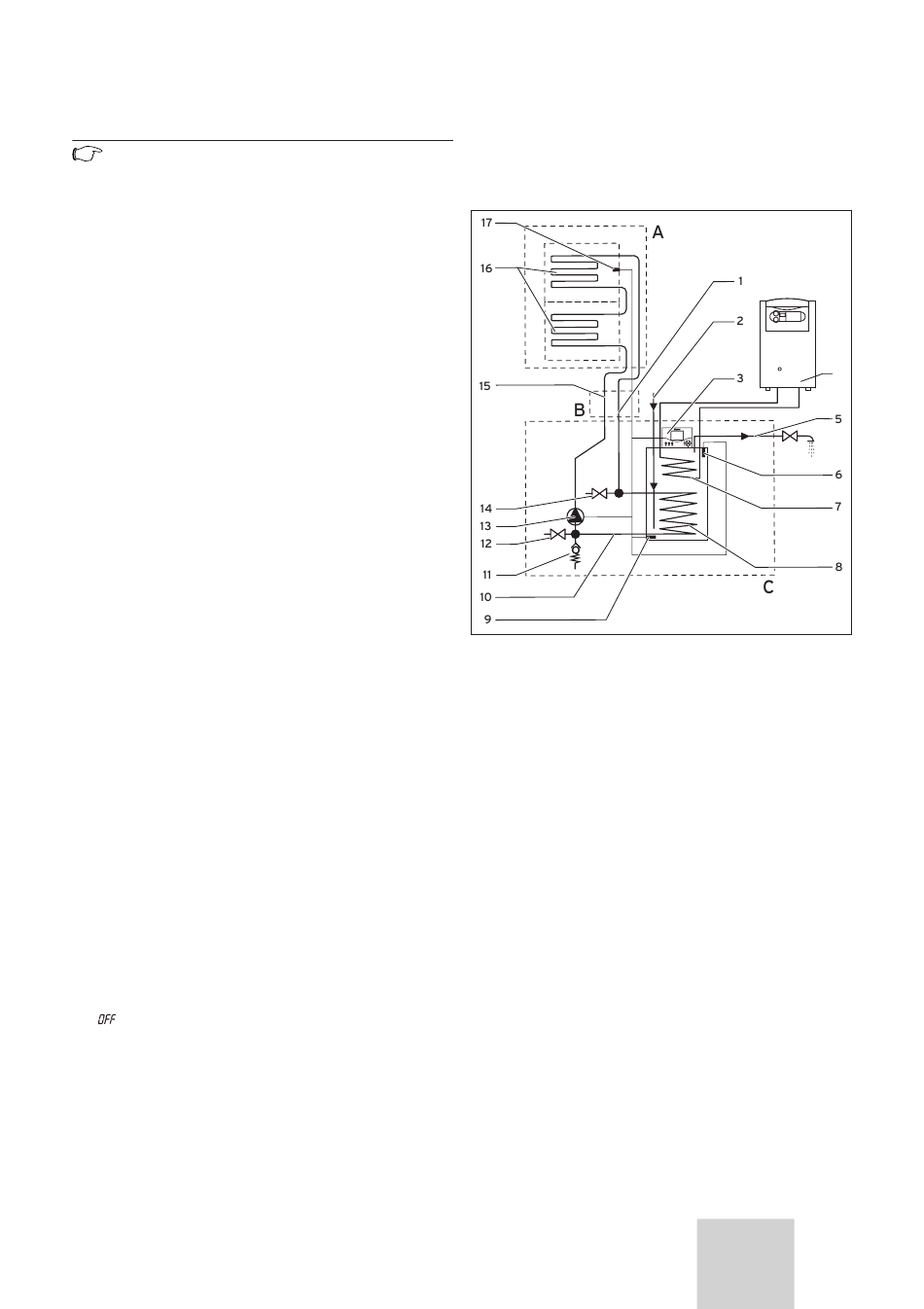

Fig. 2.4 Composants principaux de l'installation auroSTEP avec
ballon VIH SN 250 i (schéma de principe, accessoires
de raccordement non compris)
Légende
1
Conduite de refoulement solaire
2 Conduite eau froide
3 Régulation
4 Appareil de chauffage
5 Conduite eau chaude
6 Sonde ballon supérieure
7 Échangeur thermique
8 Échangeur solaire
9 Sonde ballon inférieure
10 Tuyauterie solaire intégrée
11 Soupape de sécurité
12 Robinet de remplissage et de vidange inférieur
13 Pompe solaire
14 Robinet de remplissage et de vidange supérieur
15 Conduite de retour solaire
16 Capteurs plans
17 Sonde de capteur
Le système se compose de trois éléments principaux :
A deux capteurs,
B la tuyauterie isolée et
C un ballon solaire avec pompe intégrée et régulation.
Capteurs A
Il s'agit ici de capteurs plan auroTHERM VFK 900 (16) à
absorbeurs à serpentin. Une sonde de capteur (17) fixée
dans le capteur mesure la température du capteur.
�
